威克肖特紧凑型气动执行元件结构

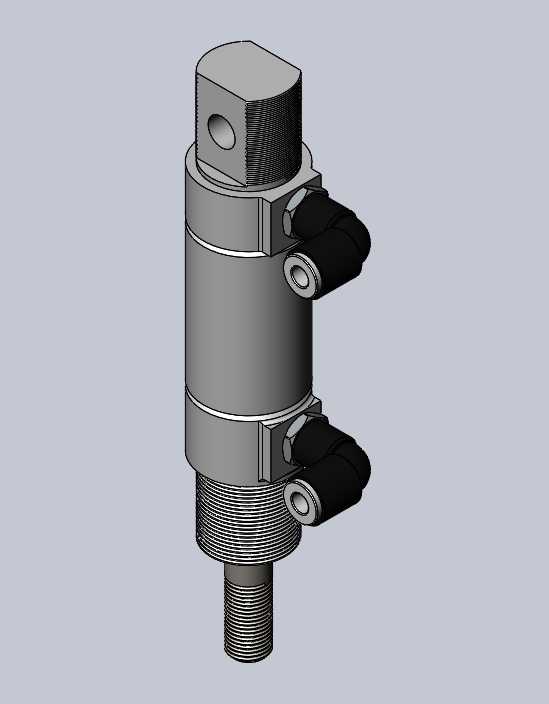

　　这款气动执行元件的结构设计，完全围绕紧凑安装空间下的气动驱动需求展开，在自动化产线的工装夹具、小型物料推送、检测工位的位置切换场景中，这类短行程紧凑型气动元件的应用占比极高，尤其是在半导体分拣、小型零件装配、包装线的挡料定位环节，不需要大行程大推力的工况下，这类元件的空间优势会被无限放大。从结构布局来看，该元件采用双进气口的双向驱动设计，缸体部分采用一体化硬质阳极氧化铝合金材质，表面粗糙度控制在Ra0.8以下，既保证了缸筒内壁的耐磨性能，也能降低活塞往复运动的摩擦阻力，两个快插式进气接头呈90度错位布置在缸体中部的阀座集成块上，这种布局区别于常规气缸的端盖进气设计，能够避免气管在缸体两端走线时与周边安装结构产生干涉，

　　尤其适合在密集排布的阀岛附近、狭小的工装板内部安装使用。顶部的连接耳座采用带横向销孔的铰接结构，销孔内预留了自润滑轴承的安装位，能够适配铰接式的负载连接，避免活塞杆承受径向偏载，这一点在实际选型中非常关键，很多现场故障都是因为活塞杆长期受径向力导致密封件过早磨损、缸筒内壁拉伤。底部的外螺纹安装段采用细牙螺纹设计，螺纹精度达到6g级，配合锁紧螺母可以实现安装高度的微调，调整行程范围在10mm以内，能够满足不同工位对执行元件伸出高度的差量补偿需求，不需要额外加装调整垫片，现场调试的便利性大幅提升。从安装边界来看，缸体的最大外径控制在40mm以内，总长度不含顶部铰接耳的话不到120mm，两个侧置的快插接头向外突出的尺寸不超过15mm，

　　也就是说在安装板上只需要开出直径42mm的过孔，预留15mm的侧向气管走线空间就可以完成安装，相比同缸径的标准气缸，安装占用的径向空间缩小了近30%。设计过程中，密封结构的排布也做了针对性优化，活塞上的双向密封圈采用格莱圈结构，相比普通O型圈，动密封的使用寿命能提升4倍以上，端盖处的防尘圈采用带骨架的双唇结构，能够阻挡车间环境中的金属碎屑、粉尘进入缸筒内部，在机加工工位的工装夹具上使用时，不需要额外加装防尘护套就能满足IP54的防护等级。另外，缸体中部的两个进气口内部集成了单向节流阀的安装槽，用户可以根据实际使用需求直接在缸体上安装节流阀调整活塞运动速度，不需要在外部管路上额外串接节流元件，进一步压缩了管路占用的空间，

　　也减少了管路接头的泄漏点。在实际工况适配中，这款元件的工作压力范围在0.15-0.8MPa之间，常温环境下使用丁腈橡胶密封件就能满足-10℃到70℃的工作温度需求，如果是在有焊接飞溅的工位使用，只需要更换氟橡胶密封件，外加一个薄的金属隔热护套就可以适配，不需要重新设计整个执行结构。很多结构工程师在做小型工装设计的时候，往往会优先选用标准气缸，但在安装空间受限的场景下，这种集成化设计的紧凑型气动执行元件，能够大幅降低整体结构的设计尺寸，减少不必要的安装支架，同时因为集成了进气接口和安装结构，零件的总数量也比标准气缸加安装附件的组合少了近40%，装配的时候能够减少一半的紧固件安装工作量，后期维护的时候也只需要更换密封件，不需要拆解整个安装结构。需要注意的是，这类侧进气的气缸在安装的时候，进气接头的朝向要尽量避开切削液、焊渣的飞溅方向，如果实在无法避开，可以在接头处加装一个小型的防护挡板，避免杂质进入气路导致阀件堵塞。另外，底部的螺纹安装段在锁紧的时候，锁紧螺母的拧紧力矩不能超过25N·m，否则会导致缸体底部的端盖变形，影响活塞的运动同轴度，长期使用会出现爬行、漏气的问题。顶部铰接耳的连接销要采用带开口销的防脱结构，避免设备高速往复运动的时候连接销脱出，造成设备故障。
