剖视展示弹性套筒耦合联轴结构

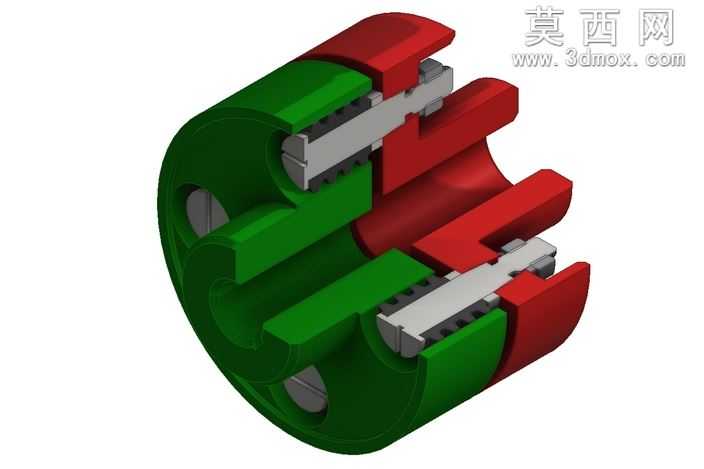

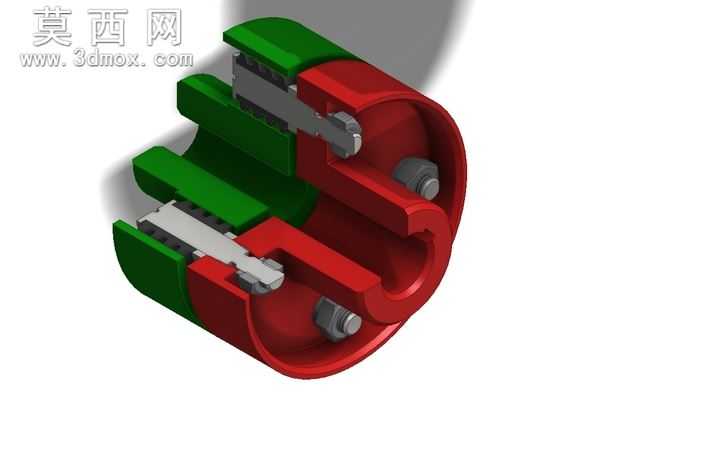

本作品为弹性套筒耦合联轴结构的三维剖视模型，建模阶段采用Autodesk Inventor完成全参数化零件构建，首先拆分出两半联轴基体、内嵌弹性套筒、周向分布传力销、定位卡簧等独立零件，对每个零件的尺寸参数进行关联约束，确保两半联轴节的爪齿间距、套筒安装槽深度、传力销孔径等配合尺寸完全匹配，避免装配干涉。建模过程中对弹性套筒的薄壁开槽结构做了细节还原，精准复刻套筒周向均匀分布的弹性槽特征，还原其受载时的形变补偿空间，同时对传力销与爪齿的接触端面做了圆角过渡处理，还原实际零件的工艺倒角特征，避免应力集中的结构缺陷。材质与渲染阶段，为区分不同功能部件做了差异化材质分配：两半联轴基体分别赋予高饱和度的绿色、红色哑光工程塑料材质，模拟实际产品中常用的增强尼龙基体材质质感，内嵌传力销赋予银灰色金属材质，还原合金钢销件的金属光泽，弹性套筒赋予深灰色橡胶质感材质，凸显弹性元件的柔韧属性；渲染时采用剖视视角展示内部结构，通过柔和的环境光打亮内部装配关系，添加轻微的环境阴影增强结构立体感，让观者可以清晰看到各零件的装配层级与配合关系。结构设计上，该耦合结构依靠两半联轴节的交错爪齿嵌入弹性套筒的对应槽位，配合周向传力销传递扭矩，弹性套筒可补偿两轴之间的径向、角向与轴向偏差，同时具备缓冲吸振的作用，相比刚性联轴器更适用于有冲击载荷、安装对中精度有限的传动场景；建模时特意采用半剖的展示形式，无需拆解装配体即可直观呈现内部的传力路径与弹性元件的安装位置，清晰展示爪齿与套筒的嵌合关系、传力销的固定方式，完整还原该耦合结构的工作原理。设计思路围绕“结构可视化”展开，摒弃了传统外观建模只做外表面的做法，重点还原内部装配逻辑，所有配合间隙均按照实际工程公差设置，既保证模型的视觉展示效果，也具备实际工程参考价值，可用于传动部件的教学演示、结构选型参考，帮助设计者快速理解弹性套筒联轴器的耦合传动原理。
