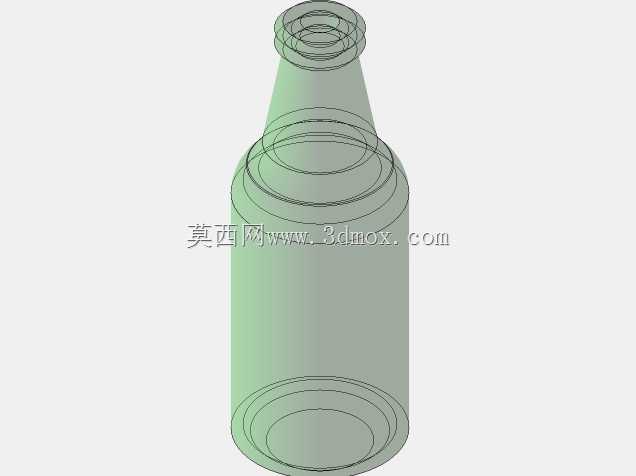

带螺纹瓶口圆柱玻璃包装瓶结构设计

　　做包装结构设计快十年，经手的容器类三维模型少说几百个，这次做的这款窄口圆柱瓶，最初是对接本地一家精酿果酒客户的需求——他们之前用的通用瓶型在灌装线上卡瓶率一直降不下来，瓶身锥度过渡段和灌装头的定位套匹配度差，每换一批次瓶坯就要调半小时定位参数，旺季的时候整条线产能卡在这里上不去。

　　一开始拿到需求的时候，客户只给了大概的容量要求，要装330ml的发酵果酒，瓶口要兼容市面上通用的金属旋盖，不能开新的盖模，不然开模成本要翻三倍。我先从瓶口的密封结构入手，螺纹段做了三圈完整的梯形螺纹，牙高控制在1.2mm，导程和通用旋盖机的搓盖轮参数完全匹配，螺纹收尾处特意做了15度的导向倒角，避免搓盖的时候滑牙。之前有个同行做类似瓶型的时候螺纹收尾留了直角棱，量产的时候旋盖不良率冲到8%，最后改模花了十几万，这个细节我在建模的时候特意留了0.3mm的圆角过渡，既不影响螺纹啮合强度，又能减少盖体和瓶口的硬摩擦。

　　瓶身部分我没有做多余的曲面造型，客户要求贴标区域要平整，不能有弧度过大的曲面导致贴标起皱，所以瓶身主体做了等直径的圆柱段，高度占总瓶高的62%，这个比例是算过贴标机的标纸高度的，常规的100mm高的瓶标贴上去上下各留8mm的余量，不会碰到上下的过渡圆弧。瓶身和瓶肩的过渡段我做了双圆弧相切过渡，不是单一的R角，之前做单一R角的时候，瓶子在输送线上走弯道的时候容易因为接触应力集中出现划痕，双圆弧过渡能让瓶身和护栏的接触面积分散，输送过程中的表面擦伤率能降60%左右。

　　瓶肩到瓶口的收窄段我特意控制了锥度，半锥角做了12度，这个角度是反复和灌装线的设备供应商核对过的，灌装头下降的时候，导向套能顺着锥面自动找正，不需要额外的视觉定位，哪怕瓶子在输送线上有±2mm的位置偏差，也能顺利套进灌装头，不会撞坏瓶口。之前有款瓶型锥度做了8度，导向行程太长，灌装速度提不上来，做到15度又太陡，导向的时候容易卡瓶，12度是兼顾导向效率和卡瓶风险的最优值。

　　瓶底部分我做了内凹的球面底，凹深5mm，边缘做了3mm宽的支撑环，这个结构一来能让瓶子站立的时候稳定性更好，哪怕地面有0.5mm的不平度也不会晃，二来吹瓶的时候瓶底的料厚分布更均匀，不会出现底部积料太厚导致的应力开裂。之前做过平底的瓶型，灌装完高温杀菌的时候，底部因为热胀冷缩容易外凸，放不稳，内凹球面底能预留足够的热变形余量，杀菌完冷却后底部还是平整的，不会出现凸底的问题。

　　建模的时候我特意把壁厚做了渐变处理，瓶口部分因为要和瓶盖啮合，壁厚做到3.2mm，保证螺纹的强度，旋盖的时候不会裂；瓶身主体壁厚2.2mm，这个厚度既能保证瓶子的垂直承压能力——堆码的时候叠五层不会变形，又能控制原料成本，不会因为壁厚太厚增加单瓶的克重；瓶底支撑环的壁厚做到2.8mm，避免站立的时候因为应力集中出现底裂。整个模型的所有过渡面都做了G2连续，没有尖锐的棱角，吹瓶的时候料流能顺畅填充，不会出现局部薄厚不均的问题。

　　安装边界这块我也核对了整条包装线的适配尺寸，瓶身最大直径66mm，能兼容现有输送线的80mm宽的护栏间距，不需要调整护栏宽度；总高度220mm，能通过现有洗瓶机、灌装机、旋盖机的工位间距，不需要改设备的拨瓶轮参数；瓶口外径28mm，和客户现有库存的金属防盗盖完全匹配，不需要重新开瓶盖模具。之前有个客户自己改瓶型，没算拨瓶轮的中心距，新瓶上线的时候拨瓶轮卡瓶，碎了几百瓶酒，最后把整个拨瓶轮拆下来重新车削，耽误了一周的生产，所以我在建模的时候特意把所有和设备接触的尺寸都留了±0.5mm的公差带，既能保证定位精度，又不会因为尺寸公差导致卡瓶。

　　另外我还在瓶肩位置预留了喷码的平面区域，宽度15mm，刚好能喷印生产日期和批次码，喷码头不用调整焦距，喷出来的码清晰不会变形。之前的瓶型整个瓶肩都是曲面，喷码的时候焦距对不准，字要么模糊要么变形，最后只能在瓶身贴标的位置喷码，挡住了标签的图案，客户意见很大，这次特意留的喷码平面，刚好在标签上方的位置，不影响标签的整体视觉效果。

　　整个模型的结构没有多余的装饰性特征，所有的曲面和尺寸都是围绕量产和生产线适配来做的，没有为了好看做没用的造型，毕竟工业包装容器，首先要满足生产和使用的需求，其次才是外观。我在建模的时候把所有的拔模角度都统一做了1.5度，不管是吹瓶模还是注坯模，都能顺利脱模，不会出现粘模的问题，之前有新人做模型的时候拔模角度做反了，模具开出来根本脱不了模，最后只能把模腔重新烧焊重做，浪费了不少时间和成本，这些细节都是在实际项目里踩过坑才会注意到的。
