管道式轴流风轮结构三维设计

　　在工业通风、电子设备散热、小型风道送风系统的设计环节中，这类管道内嵌式轴流风轮是核心的动部件，直接决定整套送风系统的风压、风量与运行噪音水平。不同于外露式轴流扇叶，该结构采用筒状外壳与风轮一体化的设计思路，外壳同时承担风道约束、安装定位、风叶防护三重作用，省去了额外加装风罩的工序，适配圆形管道的直连安装场景，常见于新风系统支管增压、机柜内置散热、小型设备排风模块等安装空间紧凑的工况。

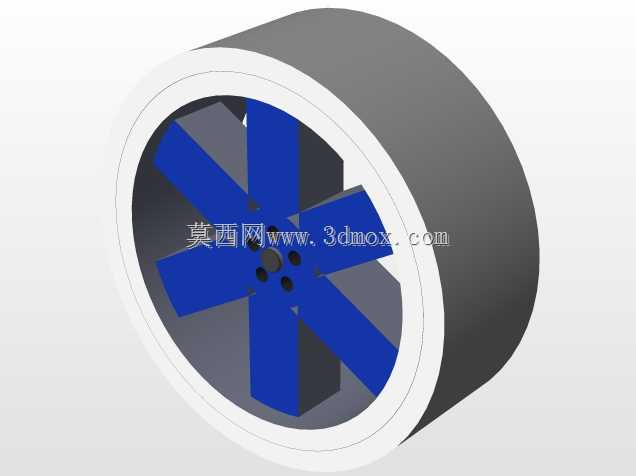

　　从结构设计逻辑来看，风轮的轮毂采用中心多安装孔的布局，可直接与驱动电机的输出轴端法兰对接，安装孔沿圆周均布，保证动平衡调校时的配重对称性，避免高速运转时出现径向跳动。六片直叶式叶片沿轮毂径向延伸至外壳内壁的预留间隙处，叶片与外壳之间的单边间隙控制在合理范围，既避免运转时叶尖与外壳剐蹭，又能减少间隙处的气流回流损失，提升送风效率。叶片采用等厚度直板构型，加工成型难度低，批量生产时可采用注塑或钣金冲压工艺快速成型，成本可控，同时直板叶型的气动特性偏向大风量、低风压的送风场景，适配短距离、低阻力的风道系统。

　　外壳的两端设计有平直的止口结构，可直接与同直径的圆形通风管道承插对接，安装时无需额外制作转接法兰，对接处辅以密封胶条即可完成密封，降低现场安装的加工工作量。外壳的轴向长度覆盖整个叶片的轴向尺寸，叶片完全处于外壳的筒状腔体内部，可避免安装、运维过程中异物触碰运转的叶片，提升使用安全性，同时筒状内壁可对叶片驱动的气流进行整流，减少气流的径向扩散，让送出的气流更具指向性，降低紊流带来的气动噪音。

　　在建模过程中，需要重点关注叶片的安装角度与轮毂、外壳的同轴度约束：叶片与轮毂的连接位置做了圆弧过渡处理，减少应力集中，避免长期运转时叶片根部出现疲劳断裂；叶片的倾斜角度经过匹配调校，在额定转速下可实现稳定的轴向送风，不会出现明显的气流旋流导致的风压损失。整个结构的安装边界以筒状外壳的外圆柱面为基准，安装时只需保证外壳与对接管道的同轴度，即可保证风轮运转时的叶尖间隙均匀，无需额外调整风轮的对中位置，降低了装配调试的难度。

　　这类结构在实际选型应用中，可根据不同的送风需求调整叶片数量、倾斜角度与外壳直径，当前的六叶构型在噪音与风量的平衡上表现适中，既不会因为叶片过少导致送风脉动明显、噪音偏大，也不会因为叶片过多导致风阻提升、驱动负载增大。轮毂中心的通孔可用于走线或者安装温度传感探头，适配需要在风道中心监测气流参数的场景，拓展了结构的适用范围。外壳的壁厚采用均匀设计，既保证结构强度，避免安装受力时出现变形剐蹭叶片，又能控制整体重量，降低驱动电机的额外负载。
