快脱式棘轮套筒扳手结构设计

项目分类:通用五金配件 发布时间:2022-03-03 ID:568971
  • 快脱式棘轮套筒扳手结构设计
  • 快脱式棘轮套筒扳手结构设计
  • 快脱式棘轮套筒扳手结构设计
  • 快脱式棘轮套筒扳手结构设计
  • 快脱式棘轮套筒扳手结构设计
  • 快脱式棘轮套筒扳手结构设计
  • 快脱式棘轮套筒扳手结构设计
  • 快脱式棘轮套筒扳手结构设计
  • 快脱式棘轮套筒扳手结构设计
  • 快脱式棘轮套筒扳手结构设计

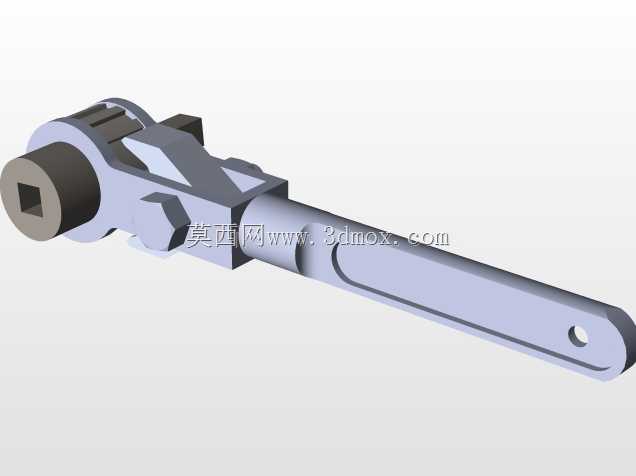

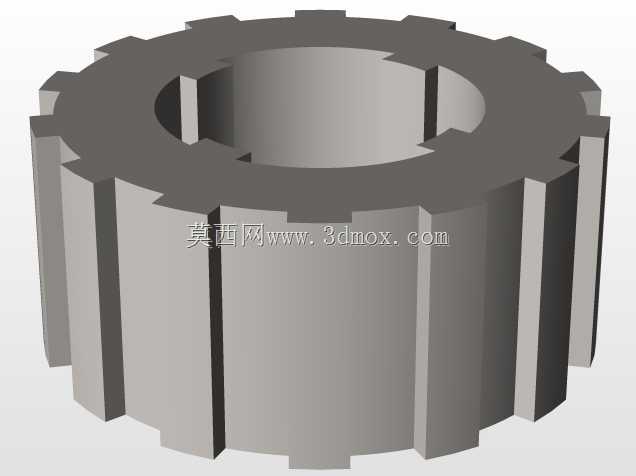

  这款手动棘轮扳手的结构设计,核心围绕狭小空间内的紧固件拆装场景展开,在设备维保、装配流水线、户外抢修等作业场景中,这类工具的操作效率直接决定了整体作业进度,传统开口扳手需要反复脱离螺栓调整咬合角度,在操作空间受限的位置往往需要耗费数倍的作业时间,而棘轮结构的单向锁止特性,让操作人员无需脱离紧固件即可完成连续回转操作,大幅缩减重复对位的动作损耗。从功能实现逻辑来看,扳手头部集成的棘轮棘爪机构是核心传动单元,设计时需要重点考量棘爪与棘轮齿的啮合角度,通常齿形采用不对称梯形截面,正向传动时齿面贴合传递扭矩,反向回转时棘爪沿齿背斜面滑过实现空程,啮合面的接触应力需要匹配常用拆装场景的扭矩上限,避免长期高负载使用出现齿面崩裂、

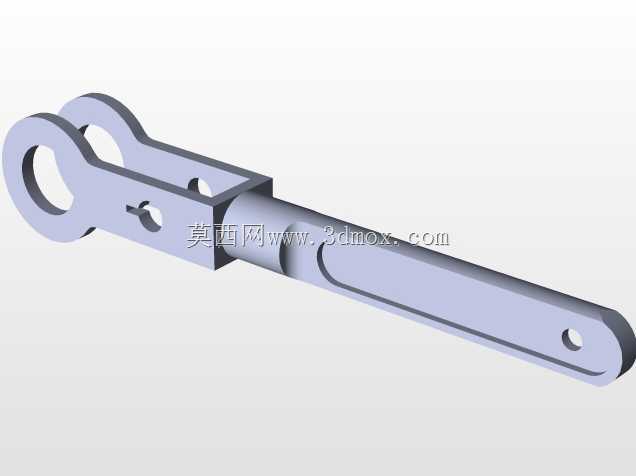

  塑性变形等失效问题。手柄部分的长条形结构采用等强度设计思路,从头部连接位置向尾端逐步过渡截面厚度,既保证握持时的结构刚度,又避免整体重量过大增加操作人员的长时间握持负担,尾端开设的悬挂孔可适配工具挂板的收纳需求,方便车间现场的工具定置管理,减少工具遗失的管理成本。快脱结构的设计是这款扳手区别于基础款棘轮扳手的核心特性,头部侧面设置的解锁拨杆可联动内部的锁止弹片,更换套筒时只需拨动拨杆即可解除对套筒驱动方的锁止,无需额外拔取操作,单手即可完成套筒更换动作,在高空作业等无法双手操作的场景下,这一结构的实用性尤为突出。设计过程中需要严格控制驱动方头的尺寸公差,方头的四个配合面需要保证足够的平面度与垂直度,

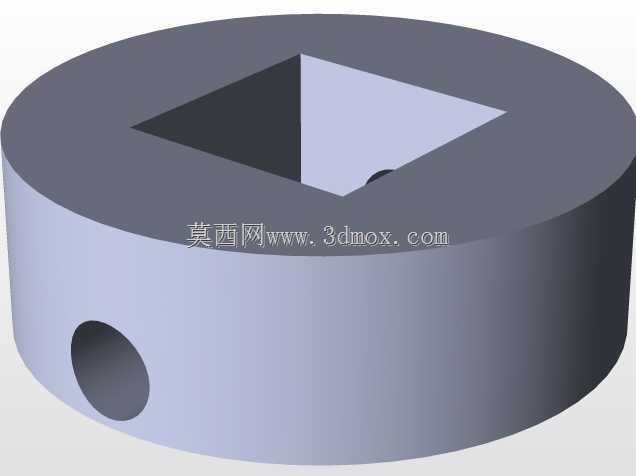

  与套筒内方孔的配合间隙控制在合理区间,间隙过大会导致传动时出现冲击晃动,长期使用会造成方头棱角磨损打滑,间隙过小则会出现套筒卡滞、拆装不畅的问题。头部棘轮腔的密封结构同样是设计重点,车间作业环境中往往存在金属切屑、粉尘、油污等杂质,一旦进入棘轮啮合区域会加剧齿面磨损,甚至造成棘爪卡滞失去单向传动功能,因此端盖与本体的配合位置需要设置密封槽,加装密封垫阻挡杂质侵入,同时预留润滑脂存储腔,保证长期使用时内部机构的润滑状态,降低摩擦损耗。手柄表面的防滑结构设计需要兼顾握持舒适度与防滑性能,金属本体表面可做哑光喷砂处理,既避免反光影响作业视线,又能增加与手掌的接触摩擦力,在沾有少量油污的作业场景下也能保证握持稳定性,不会出现打滑脱手的问题。

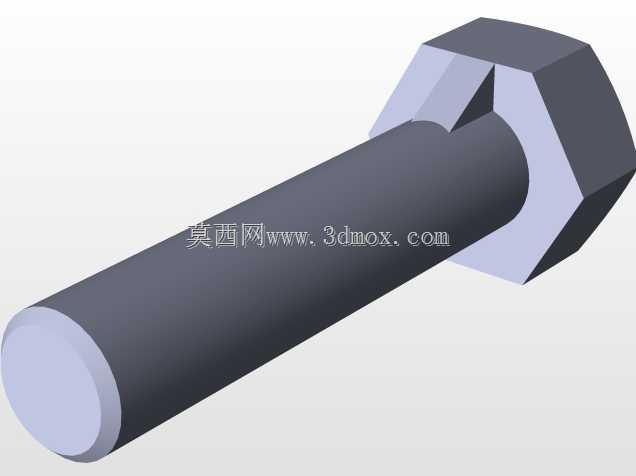

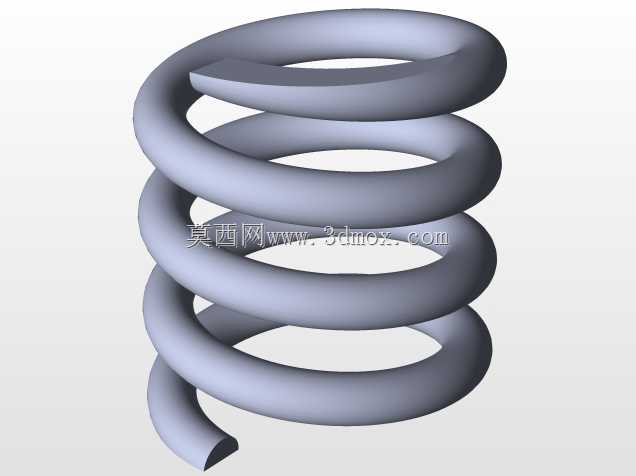

  从安装边界与适配性来看,驱动方头采用标准通用尺寸,可适配同规格的所有标准六角套筒、火花塞套筒、旋具批头等附件,覆盖常见的螺栓、螺母拆装需求,头部的外径尺寸做了收窄设计,相比普通棘轮扳手缩小了头部轮廓,在发动机舱、设备内部框架等狭小空间内,能够顺利伸入紧固件位置完成操作,不会因为头部尺寸过大出现干涉问题。整体结构的受力路径经过优化,操作时施加在手柄上的扭力通过手柄本体直接传递到棘轮中心,力臂长度经过人体工程学测算,匹配普通操作人员的手部施力范围,常规M6到M12规格的紧固件拆装时,无需加接延长杆即可达到所需的拧紧扭矩,同时避免力臂过长导致过载拧断螺栓的问题。棘爪的复位弹簧采用弹性稳定的弹簧钢材质,设计时需要保证弹簧的预压力适中,预压力过大会导致反向回转时阻力过大,操作手感生涩,预压力过小则会出现棘爪啮合不到位,正向传动时打滑的问题,弹簧的安装位置做了内嵌式设计,不会暴露在外部受到磕碰出现变形失效。
