剪叉式伸缩联动支撑铰链结构

　　这类剪叉式伸缩联动支撑结构，常被应用在需要线性伸缩展开、同步抬升或角度联动调整的设备场景中，比如小型升降工作台的支撑臂、隐藏式伸缩置物架的联动构件、特种门窗的同步开合传动组、小型检测设备的探头伸缩推送机构，部分轻量化的摄影器材支撑脚架、车载折叠置物支架也会采用同原理的结构变体。从实际使用逻辑来看，该结构核心作用是通过多组连杆的铰接联动，将单侧的直线驱动力或摆角驱动力，同步传递到整个剪叉组的所有铰接点，实现整体结构的等比例伸缩或抬升，运动过程中所有铰接点的相对运动轨迹固定，不会出现单侧偏移、卡滞的问题，相比单组连杆支撑，剪叉结构的受力分布更均匀，同等展开行程下收拢后的体积更小，空间利用率优势明显。

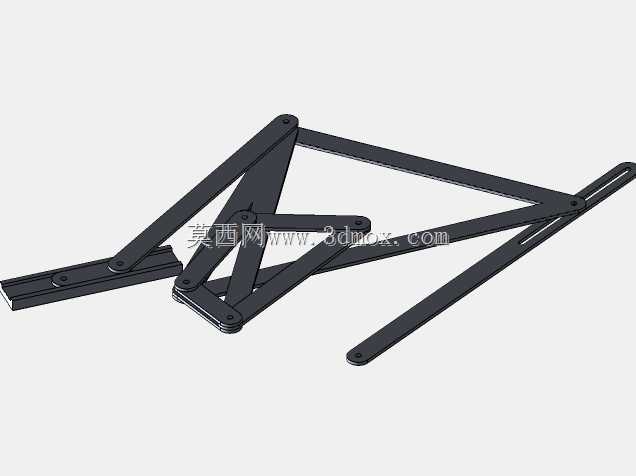

　　从结构设计思路来看，该构件采用多组等长冲孔连杆交叉铰接的布局，每片连杆的铰接孔位严格按照等距排布，确保运动过程中相邻连杆的夹角变化完全同步，避免出现运动干涉。连杆端部的安装固定边做了加厚处理，预留的安装孔位可以直接通过螺栓与设备的固定端、活动端连接，不需要额外设计转接件，降低装配复杂度。铰接位置采用销轴铆接的设计思路，销轴与连杆孔的配合间隙控制在合理范围，既保证转动灵活无卡滞，又不会出现过大的旷量影响结构稳定性。结构展开到最大行程时，相邻连杆的夹角不会超过设计阈值，避免出现机构过死点无法复位的问题，收拢状态下所有连杆层叠排布，整体厚度仅为多片连杆的叠加厚度，占用空间极小。

　　从安装边界与尺寸适配角度来看，该结构的固定端安装面为平直条状结构，可以适配平面安装基面，活动端的安装条带长槽设计，可以在一定范围内调整安装位置，补偿安装面的加工误差，降低对安装基面的精度要求。整体结构的受力方向沿剪叉展开的垂直方向，选型时需要根据实际负载大小调整连杆的板材厚度、铰接销轴的直径，避免大负载下出现连杆变形、销轴剪切断裂的问题。运动过程中，结构的伸缩阻力主要来自铰接点的转动摩擦，定期在铰接位置添加润滑脂可以有效降低磨损，延长构件的使用寿命。针对不同的使用场景，还可以在连杆的铰接位置加装阻尼垫片，让结构可以停留在行程范围内的任意位置，满足需要任意角度悬停的使用需求，比如可调角度的设备支撑托架、折叠式工作台面支撑等场景。

　　在实际建模过程中，需要重点校验每一组铰接孔的位置度公差，确保所有连杆的孔位间距完全一致，否则装配后会出现运动卡滞、伸缩不同步的问题；连杆边缘做了倒圆角处理，避免运动过程中锐边割伤操作人员，也减少应力集中导致的连杆断裂风险。长槽的长度设计需要匹配结构的最大伸缩行程，确保活动端运行到极限位置时，固定螺栓不会与长槽端部发生硬碰撞，同时可以在长槽端部加装缓冲垫，降低极限位置的冲击噪音与结构磨损。
