加拉奥德瓜型压力传感罐体结构设计

　　在工业流体压力检测、密闭管路工况监测的场景里，这类瓜型承压传感罐体是接触式压力传感单元的核心承载外壳，多数应用在净水系统管路、小型化工流体输送支路、暖通循环水系统的压力采样点位，直接和被测流体接触，既要承担管路内压的承载作用，也要为内部传感芯体提供稳定的安装基准与密封防护空间。从实际使用需求出发，设计时首先要考虑的是安装边界的适配性，这类罐体整体为立式回转结构，顶部设置小直径外伸接口，接口内径匹配常规4分外丝管路接头，可直接对接采样管路，无需额外加装变径接头，罐体主体最大外径控制在120mm区间，整体高度不含顶部接口为160mm，安装时仅需要预留直径130mm的竖向安装空间，侧面无外伸结构，可紧贴墙面或设备内壁安装，

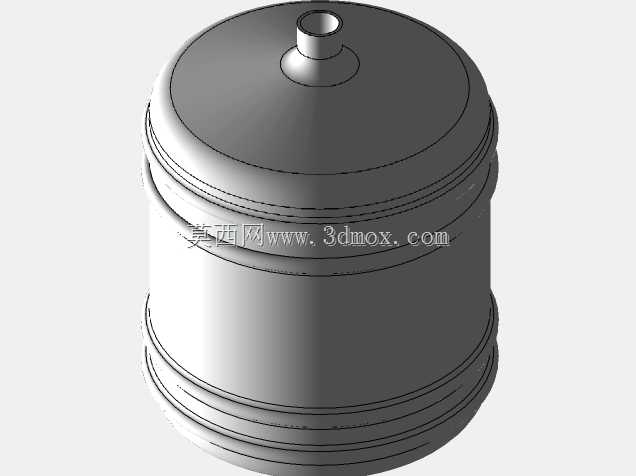

　　适配紧凑型设备的内部布局需求。结构设计上，罐体采用三段式卷边咬合结构，上下端盖与中部筒体通过多道环形卷边压合实现密封，卷边位置预留密封胶填充槽，装配时注入厌氧密封胶后压合，可承受1.2MPa的静态水压无渗漏，相比焊接结构，卷边压合的工艺成本更低，且不会出现焊接热变形导致的芯体安装基准偏移问题，适合批量生产的民用及工业低压传感场景。顶部的接口采用锥形过渡结构，从罐体顶部的圆弧面平滑收窄至接口外径，避免直角转折带来的应力集中，在管路出现水锤冲击时，锥形过渡段可分散瞬时冲击力，降低接口断裂的风险。罐体内部为中空腔体，底部预留传感芯体的安装卡槽，芯体装入后通过顶部接口的压紧圈实现轴向固定，腔体内壁做圆弧过渡处理，无卫生死角，

　　在净水类应用场景中可避免积液滋生细菌，满足涉水部件的卫生要求。从建模逻辑来看，整个回转体结构优先通过旋转特征生成主体轮廓，再通过环形阵列切除生成卷边位置的咬合槽，顶部接口的内螺纹通过装饰螺纹线特征实现，既保证模型的装配参考准确性，也避免了实体螺纹特征带来的文件冗余，方便后续装配时快速调用。实际选型时需要注意，这类罐体的适用介质为非强腐蚀性的水、中性流体，若用于腐蚀性流体场景，需要更换316L不锈钢材质并调整卷边的密封填充材料，常规场景采用304不锈钢冲压成型即可满足强度要求，壁厚控制在1.2mm时，即可满足1.5MPa爆破压力的行业标准要求。安装过程中，顶部接口对接管路时的拧紧力矩需要控制在15N·m以内，

　　避免力矩过大导致锥形过渡段出现变形，影响密封性能。罐体侧面的多道环形凸起一方面是卷边工艺的压合定位结构，另一方面也可增强筒体的径向刚度，在承受外压或者安装夹持时，不易出现筒体凹陷变形，相比光滑筒体，带环形加强筋的结构径向刚度可提升40%左右，无需额外增加壁厚即可满足刚度要求，有效控制零件的材料成本。在流体采样的应用中，罐体内部的腔体容积控制在1.2L左右，既可以缓冲管路内的压力波动，让传感芯体检测到的压力值更稳定，也不会因为腔体过大导致压力响应滞后，响应时间可控制在0.2s以内，满足常规工况的压力监测响应要求。建模过程中需要特别注意卷边位置的尺寸配合，上下端盖的卷边咬合量需要控制在1.5mm，咬合量过小会导致密封压合不足出现渗漏，咬合量过大会导致压合时端盖出现开裂，批量生产前需要通过工艺试模验证咬合尺寸的合理性。另外，顶部接口的端面需要做平面度管控，平面度公差控制在0.1mm以内，保证和管路接头对接时的密封面贴合度，避免端面不平整导致的渗漏问题。
