车用集成传感功能发动机结构三维设计

　　在商用车动力总成的配套开发场景中，这类集成传感模块的发动机结构，主要面向梅卡尼科系列车型的动力输出与工况实时监测需求，区别于传统民用小排量动力单元，该结构在设计之初就兼顾了紧凑安装空间下的动力传递效率与信号采集稳定性，不需要额外在缸体外部加装独立的传感固定支架，从根源上减少了外接部件带来的振动松脱风险。从实际装车用途来看，该动力单元除了完成燃油燃烧做功、向传动系统输出额定扭矩的核心功能外，集成在缸体侧部的传感组件可以实时采集缸内温度、油压、曲轴转角等核心运行参数，将信号同步传递给整车ECU单元，为喷油正时、点火提前角的动态调整提供数据支撑，避免传统外置传感器布线杂乱、受机舱高温干扰出现数据漂移的问题。从结构设计思路来看，

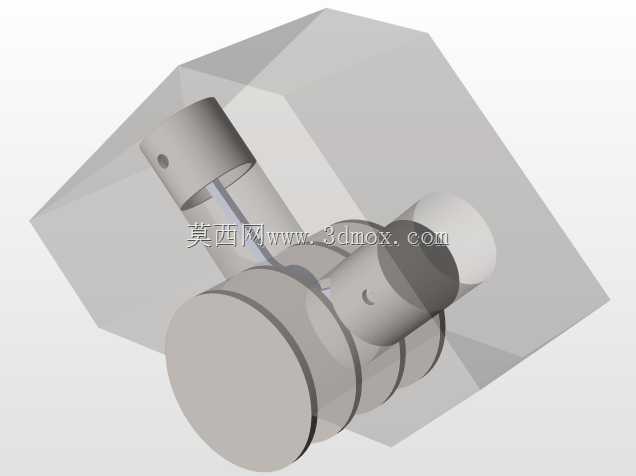

　　建模阶段优先确定了缸体的六边形主体安装轮廓，将原本外置的传感安装座直接整合在缸体侧壁的加工基准面上，保证传感探头的安装轴线与缸内对应检测点位的同轴度控制在合理公差范围内，不需要后期装配时反复调整探头角度；侧置的管路接口采用阶梯式轴段设计，每一段轴颈都对应不同规格的密封件安装槽，既可以满足燃油管路、润滑油路的独立连接需求，也能在有限的侧向空间内错开不同管路的安装操作空间，避免装配时工具与相邻部件发生干涉。在外形尺寸与安装边界的把控上，主体缸体的六边形轮廓完全适配车型机舱内预留的动力安装舱位，六个平面分别对应不同的外接部件安装面，不需要额外切削加工来避让周边的车架横梁、冷却管路等部件；输出端的轴段长度经过反复校核，

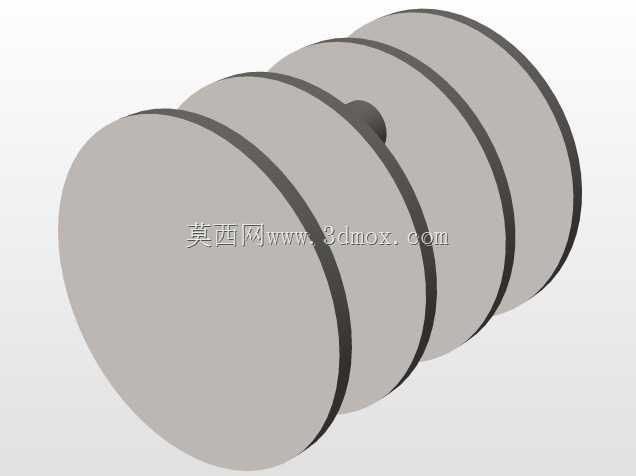

　　伸出缸体的部分刚好匹配离合器总成的安装深度，不会出现轴端过长顶推离合器片、或是过短导致花键啮合长度不足的问题；传感组件的外伸高度控制在缸体轮廓的外包络面以内，即使车辆行驶过程中出现小幅的机舱部件位移，也不会磕碰传感单元造成损坏。从结构细节来看，缸体上预留的多个环形槽位分别对应活塞环、密封胶圈的安装位置，槽宽与槽深的尺寸公差按照车用动力部件的通用标准设定，既可以保证密封件安装后有足够的压缩量，也不会因为槽位过深导致密封件过度压缩出现早期老化失效；侧部的传感探头固定位采用小直径定位销加螺栓紧固的组合固定方式，定位销承担主要的径向定位作用，螺栓只需要提供轴向的压紧力，避免长期受振动影响出现探头偏转，导致检测数据失准。在实际的结构验证环节，

　　该模型的各个安装面的平面度、相邻轴段的同轴度都按照车用发动机的加工精度要求做了参数化设定，建模时每一个特征的建立顺序都和实际机加工的工序保持一致，比如先完成缸体主体的六面粗加工特征，再做内部型腔的去除特征，最后添加各个安装孔、密封槽的细节特征，后续如果需要调整安装尺寸，只需要修改对应特征的参数就可以快速完成模型迭代，不需要重新搭建整体结构。针对装车后的维护需求，设计时特意将传感单元的安装面设置在缸体朝向机舱检修口的一侧，后期更换传感部件时不需要拆卸周边的进气管路、冷却水管，只需要松开固定螺栓就可以直接拔出探头完成更换，大幅降低了后期运维的操作难度；油路接口的位置也预留了足够的扳手操作空间，日常更换机油滤芯、连接油压检测设备时，工具可以直接到达操作位置，不会被周边的部件阻挡。
