工业物流双向进叉木质托盘结构设计

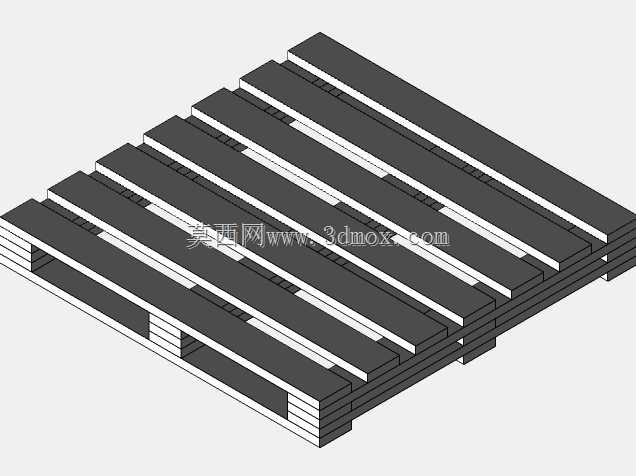

　　在仓储物流、生产车间物料周转、港口货物堆码的日常作业场景里，托盘是衔接装卸、存储、运输全链路的核心单元载具，直接决定了单元化物流的周转效率与堆码安全。本次呈现的这款双面铺板木质托盘，采用双向进叉的结构布局，在设计阶段就充分考虑了手动液压叉车、平衡重式叉车的叉取作业边界，叉孔的净空高度预留了足够的冗余量，既适配常规3吨级叉车的货叉厚度，也能满足手动搬运车在低位作业时的插入需求，避免叉取过程中剐蹭托盘底部铺板造成结构损伤。从结构设计逻辑来看，这款托盘采用上下双层铺板搭配中间纵梁墩的受力架构，上层铺板由多根等宽的实木条平行排布，条与条之间预留了均匀的缝隙，一方面可以减少托盘整体自重，降低无效载荷占比，另一方面在仓储环境中能提升通风透气性，

　　避免承载的货物因底部密闭出现受潮霉变的问题，尤其适合存放纸箱包装的成品、袋装原料等对通风有一定要求的货品。下层铺板采用与上层对称的排布方式，让托盘在堆码时上下层受力均匀，空载叠放时也能保证堆叠稳定性，不会出现偏载滑落的情况。中间的支撑纵梁采用分层叠压的实木墩结构，沿进叉方向垂直布置，三个主要受力墩分别对应托盘的中部与两侧边缘，将上层铺板传递的货物载荷均匀分散到下层铺板与地面接触面上，在额定承载范围内不会出现局部塌陷的问题。从安装与使用边界来看，这款托盘的外形尺寸适配国内常用的1200mm*1000mm标准物流单元模数，能够完美匹配标准货架的货位尺寸、货运卡车的车厢内部宽度，在自动化立体库的堆垛机作业场景下，

　　也能满足货台的定位尺寸要求，不需要额外调整货架或输送线的适配参数。铺板的边缘做了轻微的倒角处理，避免叉车作业时货叉撞击铺板端部造成劈裂，延长托盘的循环使用寿命。在实际生产应用中，这类托盘广泛用于生产车间的工序间物料转运，比如机加工车间的零部件中转、成品仓的货物堆码、快递分拨中心的集包周转，相比单面托盘，双面结构的设计让它既可以用于货架存储，也能用于地面堆码，甚至可以在重载场景下作为临时的物料铺垫平台使用。设计过程中对每根铺板的厚度、支撑墩的间距都做了受力校核，当托盘承载均匀分布的静载时，铺板的最大挠度控制在允许范围内，不会出现铺板断裂导致货物倾翻的风险；动载状态下，支撑墩的抗冲击性能也能满足叉车常规行驶速度下的颠簸震动要求，

　　不会出现墩木脱落的结构失效问题。考虑到木质材料的特性，结构设计时预留了木材湿胀干缩的变形余量，铺板之间的缝隙不会因为环境湿度变化出现挤凸变形，在不同温湿度的仓储环境下都能保持结构尺寸的稳定性。叉孔内侧的支撑墩边缘做了圆弧过渡，减少货叉插入时的碰撞阻力，作业人员不需要完全精准对位就能顺利完成叉取动作，能有效提升一线装卸作业的效率，降低对位调整的时间成本。
