曼卡尔德斯利桑特定位夹紧工装结构

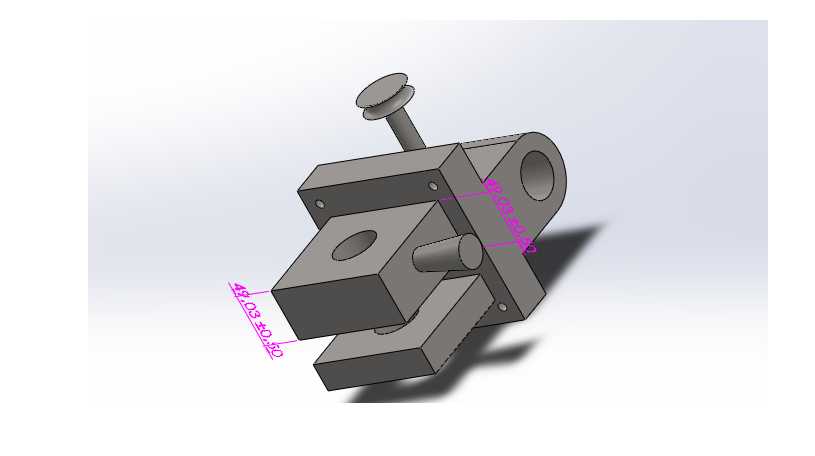

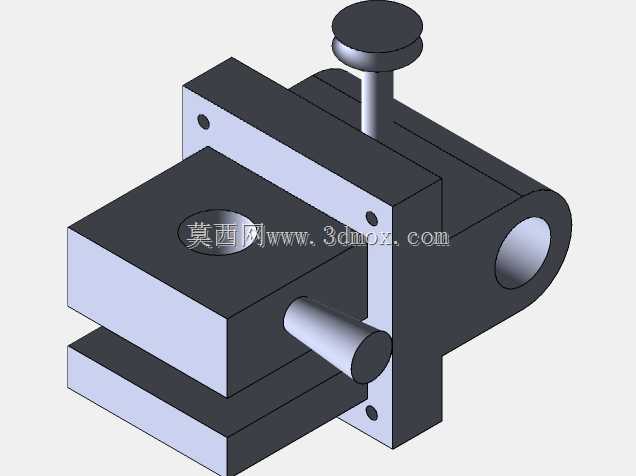

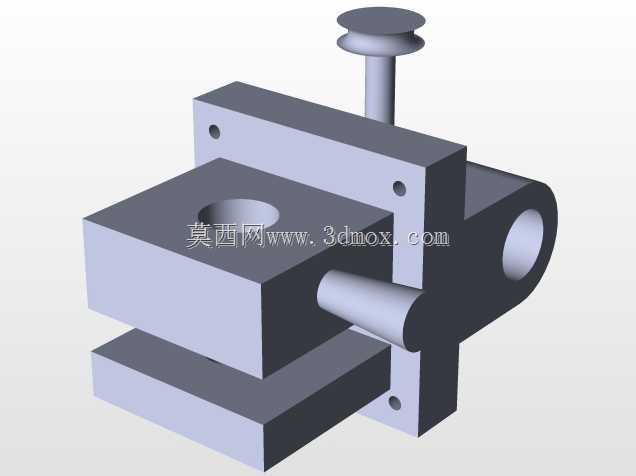

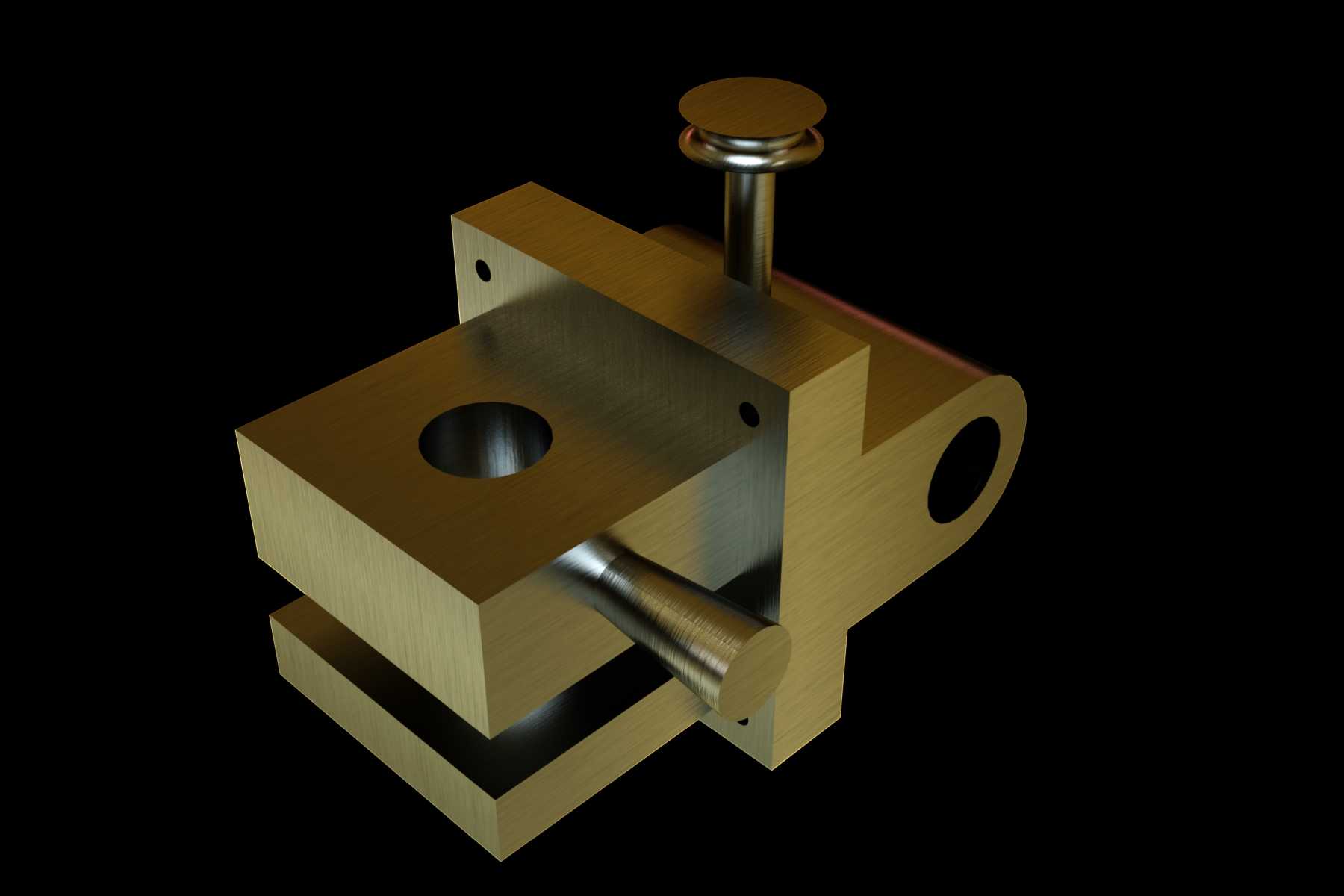

　　在精密装配与小批量零件加工场景里，这类手动式定位夹紧构件的使用频率远高于复杂气动夹具，尤其是在仪器仪表类小尺寸零件的修配、工位临时定位、线束端子压接辅助定位这类对装夹行程要求不高、但对重复定位精度有明确要求的工位上，这类构件的适配性极强。从结构布局来看，主体采用方块式堆叠构型，底部的开槽结构直接作为工件容纳腔，槽宽的加工公差控制在H7级别，能够适配对应厚度的片状、块状工件直接插入，不需要额外加装垫块调整装夹高度，减少了工位辅助工装的配置数量。侧面伸出的锥形顶紧销是核心施力构件，锥度设计能够在顶紧过程中自动补偿工件的尺寸公差，哪怕工件侧边存在0.1mm以内的尺寸偏差，锥面也能通过自适应贴合完成锁紧，

　　不会出现硬顶导致的工件变形或者顶紧失效问题。顶部的按压式柱塞是锁紧触发机构，向下按压后能够通过内部的斜面卡位结构锁定顶销的伸出位置，不需要额外旋转旋钮或者扳动扳手，单手即可完成装夹与松脱操作，在需要频繁上下料的工位上，这种操作逻辑能够减少30%以上的单工位操作时长。构件侧面的带孔凸台是安装基准位，两个垂直分布的通孔分别对应X向与Y向的安装固定需求，既可以通过螺栓直接固定在工作台的T型槽上，也可以搭配L型安装支架固定在垂直立面的安装板上，安装边界的兼容性较强，不需要针对安装面做额外的结构改造。主体上的垂直通孔是避让位，对应装夹后工件需要进行钻孔、点胶、探针检测的作业位置，孔的直径比常规作业刀具的最大直径大2mm，

　　既能够保证作业过程中刀具不会碰到夹具体，也不会因为孔过大导致工件支撑不足出现压装变形。从设计思路上看，整个构件没有采用复杂的传动结构，所有运动副都是面接触滑动配合，配合面的粗糙度控制在Ra1.6，日常使用只需要定期涂抹少量润滑脂即可维护，不需要频繁更换易损件，在车间多粉尘、少量切削液飞溅的环境下也能稳定工作，不会像带弹簧复位的夹具那样因为碎屑卡入弹簧间隙出现复位卡滞。夹具体的边角都做了C2倒角处理，既能够避免安装过程中尖锐边角划伤操作人员，也能减少构件磕碰导致的边缘变形，保证安装基准面的平面度长期稳定。在实际选型适配时，需要注意底部开槽的深度尺寸，确保工件插入后露出的作业高度符合工序要求，顶销的伸出行程为8mm，

　　能够兼容的工件宽度公差范围在0-6mm之间，如果工件尺寸偏差超过这个范围，就需要调整顶销的长度或者更换对应规格的夹具体。这类构件在传感器校准工位、小型精密零件粘接工位、线材端子压接工位都有广泛应用，相比通用台虎钳，它的装夹力更柔和，不会夹伤薄壁类小零件的表面，同时占用的安装空间更小，能够在狭小的工位台面上布置多个夹具体，完成多工序的并行作业。
