安全联锁型限位行程开关结构设计

　　这款安全功能型位置检测元件，常被应用在各类工业设备的安全回路搭建中，不管是自动化生产线的工位安全门联锁、输送线的行程超限防护，还是机床设备的运动部件硬限位触发，都能看到这类元件的身影。和普通民用的微动开关不同，这类带安全功能的位置检测元件，核心作用是在设备运行到危险边界、或者安全防护门被意外开启时，第一时间触发安全回路的通断信号，切断设备动力输出，避免机械伤害、设备碰撞这类生产事故的发生。

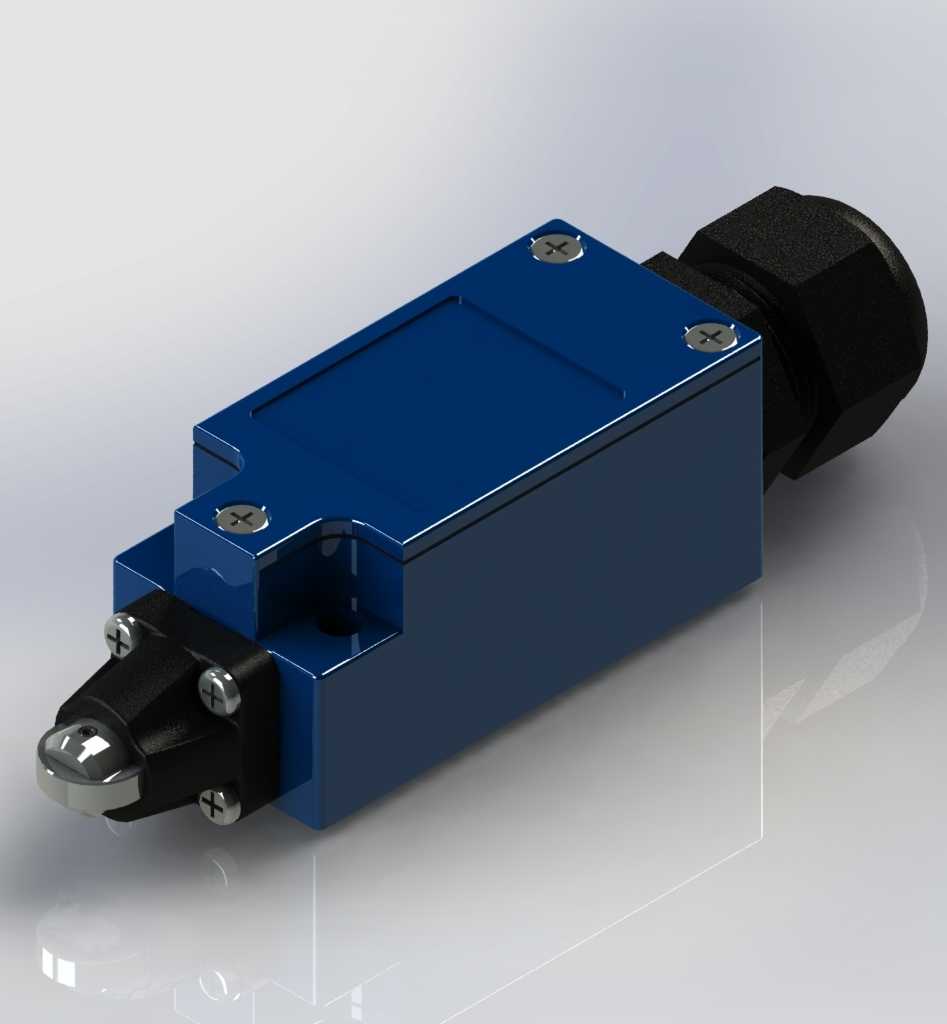

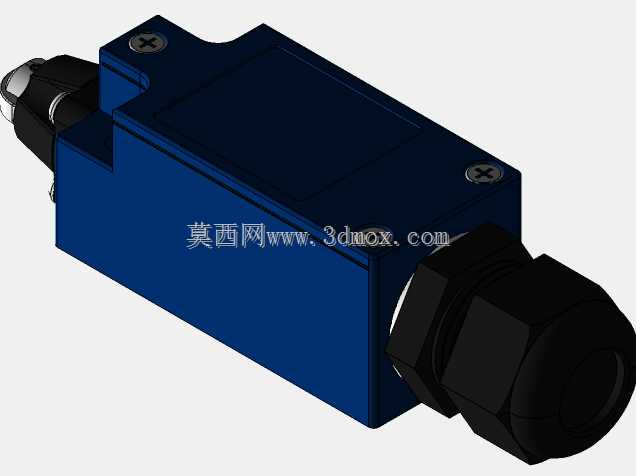

　　从结构设计思路来看，这款元件采用了一体式压铸的金属外壳，外壳表面做了深蓝色的喷塑处理，既可以抵御车间环境里的切削液飞溅、粉尘附着，也能在一定程度上抵抗外力磕碰，适配工业现场相对复杂的使用环境。外壳侧面预留了标准的电缆进线接头，采用黑色的防水格兰头结构，进线后可以通过拧紧密封胶圈实现线缆和壳体之间的密封防护，避免灰尘、水汽从进线位置进入壳体内部影响触点导通可靠性。

　　触发端采用了顶推式的滚轮柱塞结构，前端的金属滚轮可以减少和被检测部件接触时的滑动摩擦，延长触发端的使用寿命，滚轮内部嵌装了耐磨的金属销轴，长期往复触发也不会出现卡滞、偏磨的问题。触发机构和内部触点模块之间做了联动的机械结构设计，当外部滚轮被压下达到设定行程时，内部的常闭安全触点会可靠断开，常开触点同步闭合，而且触点结构采用了强制断开设计，哪怕触点出现熔焊情况，机械结构也能强制将触点顶开，避免安全回路失效，这也是这类安全类检测元件和普通行程开关最核心的设计差异。

　　安装边界上，这款元件的主体壳体采用了行业通用的长方形安装尺寸，壳体两端预留了标准的沉头安装孔位，可以直接通过M4或者M5的螺丝固定在设备的安装支架上，不需要额外做定制化的安装板适配，替换同规格的同类产品时也不需要重新调整安装位置。整体的安装孔距、壳体宽度、触发端的伸出长度都符合行业通用的安装规范，不管是新设备设计选型，还是老设备的备件替换，都能快速完成装配。

　　在实际使用场景里，这类元件的接线需要接入设备的安全继电器回路，不能直接接入普通的PLC输入回路，因为安全回路需要双回路的触点检测来避免单线断线、触点粘连带来的安全隐患。设计选型的时候需要重点关注触发力、触发行程、触点容量这几个核心参数，这款元件的触发力设置在适中的区间，既不会因为设备运行的轻微震动出现误触发，也不会因为触发力过大导致被检测的运动部件出现卡滞。触发行程预留了一定的超程余量，哪怕被检测部件的停止位置有少量的误差，也能可靠触发信号，不会因为超程不足导致触点没有可靠动作。

　　外壳的密封等级可以满足多数普通工业车间的使用要求，在有少量切削液、粉尘的机加工车间、装配生产线都可以直接安装使用，如果是在有腐蚀性气体、长期浸水的特殊场景，还需要额外加装防护外罩。内部的触点模块采用了模块化的设计，如果长期使用后触点出现磨损，不需要整体更换整个壳体，只需要拆开外壳更换内部的触点模块就可以继续使用，能降低后期的维护成本。进线端的格兰头适配常规外径的橡套电缆，接线的时候需要将电缆的屏蔽层可靠接在壳体的接地端子上，避免车间里的变频器、伺服电机产生的电磁干扰导致信号误判。

　　从三维建模的角度来看，这款元件的建模需要重点还原几个关键的装配尺寸：首先是安装孔的中心距，这个尺寸直接决定了元件能不能顺利装到现有支架上；其次是触发端滚轮的中心高度，这个尺寸关系到触发位置的准确性，如果建模的时候这个尺寸有偏差，实际装配后就会出现提前触发或者触发不到位的问题；还有进线端的螺纹尺寸，要和标准的电缆格兰头尺寸匹配，避免后期装配的时候出现螺纹不匹配的问题。外壳的边角都做了小半径的圆角处理，建模的时候不要做成尖锐的直角，既符合实际产品的压铸工艺要求，也能避免安装的时候划伤操作人员。触发端的滚轮要做成可活动的装配结构，还原实际产品的运动状态，在做设备整体的运动仿真的时候，可以模拟滚轮被压下的触发过程，验证整个安全回路的触发逻辑是否合理。
