拉绳式急停安全开关结构设计

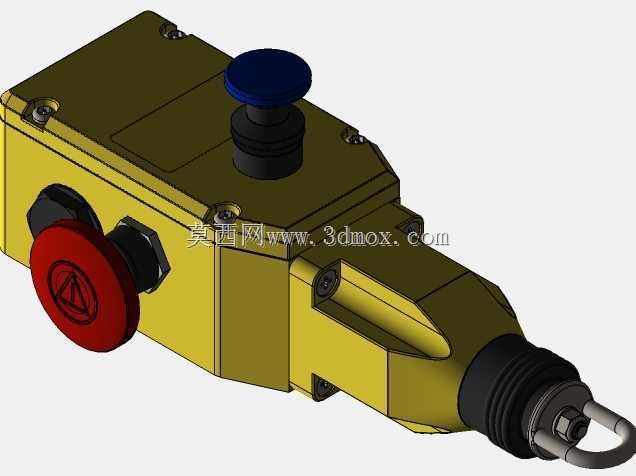

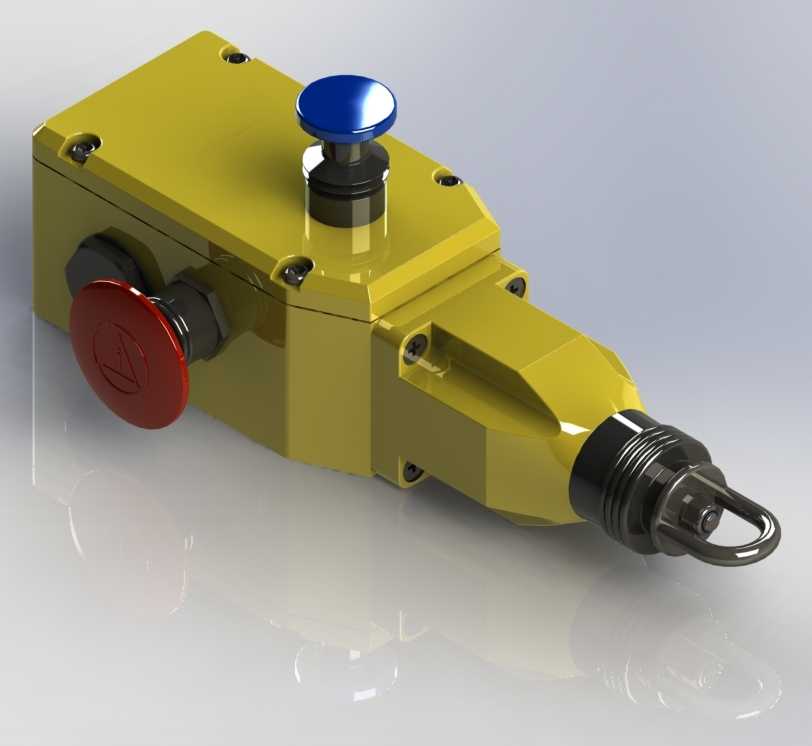

　　在输送线、长距离生产机组、大型冲压设备周边的安全防护设计中，拉绳式急停开关是覆盖范围最广的现场安全触发器件，不同于固定点位的按钮式急停，这类器件可以沿生产线走向布设拉绳，作业人员在沿线任意位置触发拉绳即可切断设备动力回路，避免安全事故扩大。这款拉绳急停开关的壳体采用压铸铝合金成型，表面做黄色喷塑处理，符合工业安全器件的视觉识别规范，现场运维人员可以在复杂的车间环境中快速定位器件位置。壳体上设置了两个操作按钮，顶部蓝色按钮为复位按钮，在急停触发、故障排除后需要按下该按钮完成开关复位，设备才能重新启动；侧面红色带标识的按钮为本地急停按钮，即便拉绳未被牵动，人员在开关安装点位也可以直接按下按钮触发急停，

　　兼顾沿线拉绳触发和本地点位触发的双重需求。开关的拉绳引出端做了万向摆动结构设计，拉绳连接环可以在一定锥角范围内自由偏转，不会因为拉绳牵拉角度偏差导致内部机构卡滞，也能抵消设备运行带来的小幅振动对拉绳张紧度的影响，避免误触发。壳体两侧的电缆引入接口采用防水密封接头，适配工业现场常见的橡套电缆敷设，防护等级可以满足多数车间的粉尘、少量溅水工况使用需求，不需要额外加装防护外罩。从安装边界来看，这款开关的底座预留了四个沉头安装孔，可以直接通过螺栓固定在设备机架的预制安装板上，安装面需要保证平面度，避免壳体紧固后出现变形导致内部操作机构卡涩；拉绳布设时需要沿开关牵引轴线方向布置，每隔一段距离设置支撑导环，控制拉绳的垂度，

　　保证任意位置牵拉都能可靠触发开关动作。内部结构设计上，开关的触发机构采用自锁式结构，一旦拉绳牵拉达到触发行程，或者本地急停按钮被按下，内部触点就会保持断开状态，不会因为拉绳张力消失或者外力撤除就自动复位，必须人工操作顶部的蓝色复位按钮才能恢复触点导通，从机械结构上避免故障未排除时设备意外启动的风险。触点模块采用模块化设计，可以根据安全回路的等级需求选择不同触点配置的模块，适配安全继电器的输入要求，满足不同设备的安全等级设计规范。在实际选型应用中，这类开关通常成对布置在长输送线的两端，沿输送线侧面架设钢丝绳拉绳，拉绳的张紧力需要调整到产品规定的区间内，张紧力过小容易受风吹、设备振动影响出现误触发，张紧力过大则会导致内部机构长期受力，

　　缩短器件使用寿命，甚至出现无法可靠触发的问题。开关的触发拉力经过标定，既不会因为正常的拉绳小幅晃动误动作，也能保证人员在紧急情况下随手牵拉就可以达到触发行程，不需要施加过大的拉力。壳体的棱角处做了圆弧过渡处理，避免安装和运维过程中尖锐棱角划伤作业人员，表面喷塑层的附着力可以适应车间内的温度变化，不会因为长期冷热交替出现涂层脱落、壳体锈蚀的问题。在三维建模过程中，这类器件的细节还原需要重点关注操作按钮的行程空间、拉绳连接环的摆动范围、安装孔的位置精度，避免在做设备整体布局时出现干涉问题，尤其是拉绳引出端的摆动角度，需要在装配模型中预留足够的空间，保证拉绳在最大偏转角度下不会和周边的机架、线槽等部件发生摩擦干涉。
