拉绳式急停安全开关三维结构设计

　　这款拉绳式急停安全开关的三维建模，完全围绕工业现场的安全防护需求展开，在做结构设计之初，首先要明确的就是它的核心使用场景——各类输送线、长距离生产设备、大型机床的沿线紧急停机触发，这类场景下操作人员不需要跑到固定的急停按钮位置，只要拉扯连接在开关拉环上的钢丝绳，就能在任意位置触发设备停机，从根源上降低突发险情下的操作响应时间。

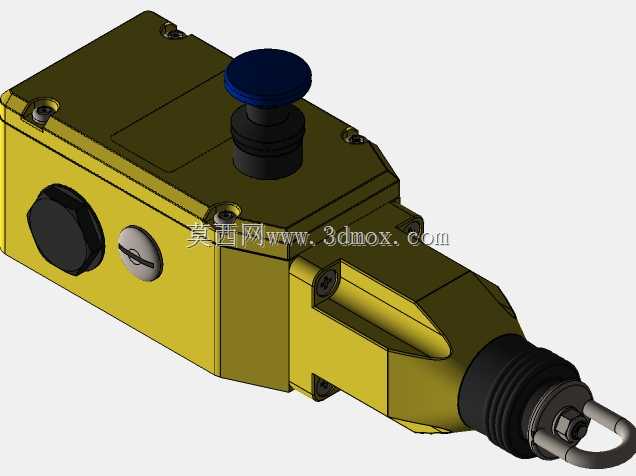

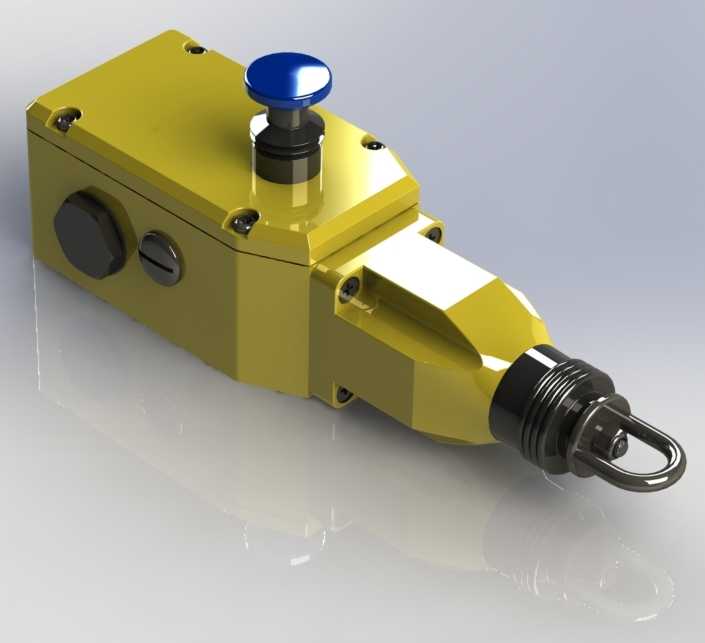

　　从功能特性来看，这款开关采用机械式触发结构，顶部的蓝色蘑菇头按钮兼具本地手动复位与现场急停触发的双重作用，侧面的一字旋钮是模式切换与锁止结构，端部的拉环是钢丝绳安装接口，拉环处做了万向转动结构设计，避免钢丝绳拉扯角度偏移带来的卡滞问题，不管是沿设备轴向还是存在一定偏角的拉力，都能可靠触发内部的触点动作，不会因为安装偏差导致触发失效。开关本体采用压铸铝合金壳体，表面做黄色喷塑处理，一方面是工业安全色的醒目提示作用，另一方面铝合金壳体的抗冲击、耐腐蚀性能，能适配车间多粉尘、少量切削液飞溅的复杂工况，壳体上的固定孔位做了沉台设计，安装时螺栓头不会突出壳体表面，避免现场剐蹭或者积尘堆积。

　　做三维结构设计的时候，首先要考虑的是安装边界的适配性，这款开关的本体长度方向预留了足够的线缆接入空间，侧面的黑色防水接头是线缆出线位置，建模时特意保留了接头的密封螺纹结构，方便后续做布线仿真的时候匹配对应的防水线缆规格，壳体的安装孔位间距按照通用工业安全开关的安装尺寸做了适配，不管是直接固定在设备机架的型材上，还是搭配专用的安装支架，都不需要额外做孔位改制。内部的触点行程做了冗余设计，拉绳触发的行程在3-8mm之间就能可靠动作，同时预留了一定的超程空间，避免拉力过大损坏内部结构，复位结构采用弹簧蓄能设计，触发后需要手动旋转顶部按钮或者操作侧面旋钮才能复位，防止设备误启动带来的安全隐患。

　　在外形尺寸的把控上，建模时严格按照实物的装配公差做了配合间隙预留，顶部按钮的按压行程、拉环的摆动角度、侧面旋钮的旋转档位都做了运动仿真验证，确保各个活动部件在运动过程中不会出现干涉。壳体的分型面位置做了密封槽结构，安装密封圈后可以达到IP65的防护等级，建模时特意把密封槽的深度、宽度尺寸做了参数化设置，方便后续根据不同的密封圈规格快速调整结构。拉环部分采用金属锻造结构，和内部触发拨杆的连接位置做了耐磨衬套的结构设计，长期反复拉扯也不会出现磨损松旷，延长开关的整体使用寿命。

　　从设备选型的角度来看，这款开关的三维模型完整还原了所有装配细节，结构工程师在做生产线安全防护设计的时候，可以直接把模型导入装配体，模拟钢丝绳的走线路径、安装支架的固定位置，提前排查和周边设备的干涉问题，不需要反复测量实物尺寸。开关的触发力设置在50-100N之间，既不会因为现场的轻微触碰误触发，也能保证人员在紧急情况下不需要太大的力气就能拉动触发，这个力度参数是结合大量工业现场的实际使用反馈确定的，建模时内部弹簧的参数也按照这个触发力做了匹配，方便后续做力学仿真验证。另外壳体上的接地螺钉位置也做了明确的结构预留，符合工业设备的电气安全规范，安装时可以可靠连接设备接地回路，避免静电或者漏电带来的安全问题。
