150W防护型LED投光照明灯具结构设计

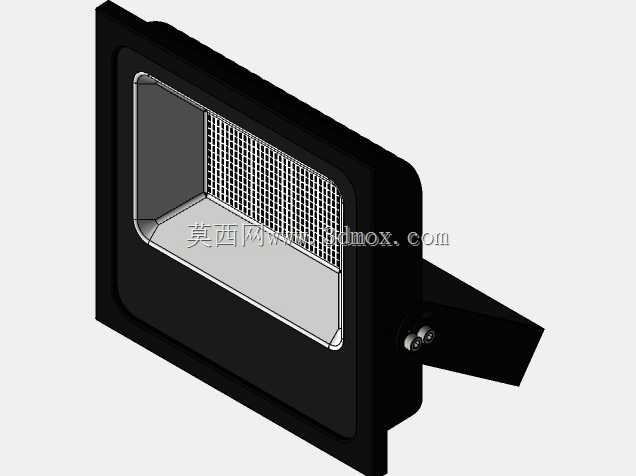

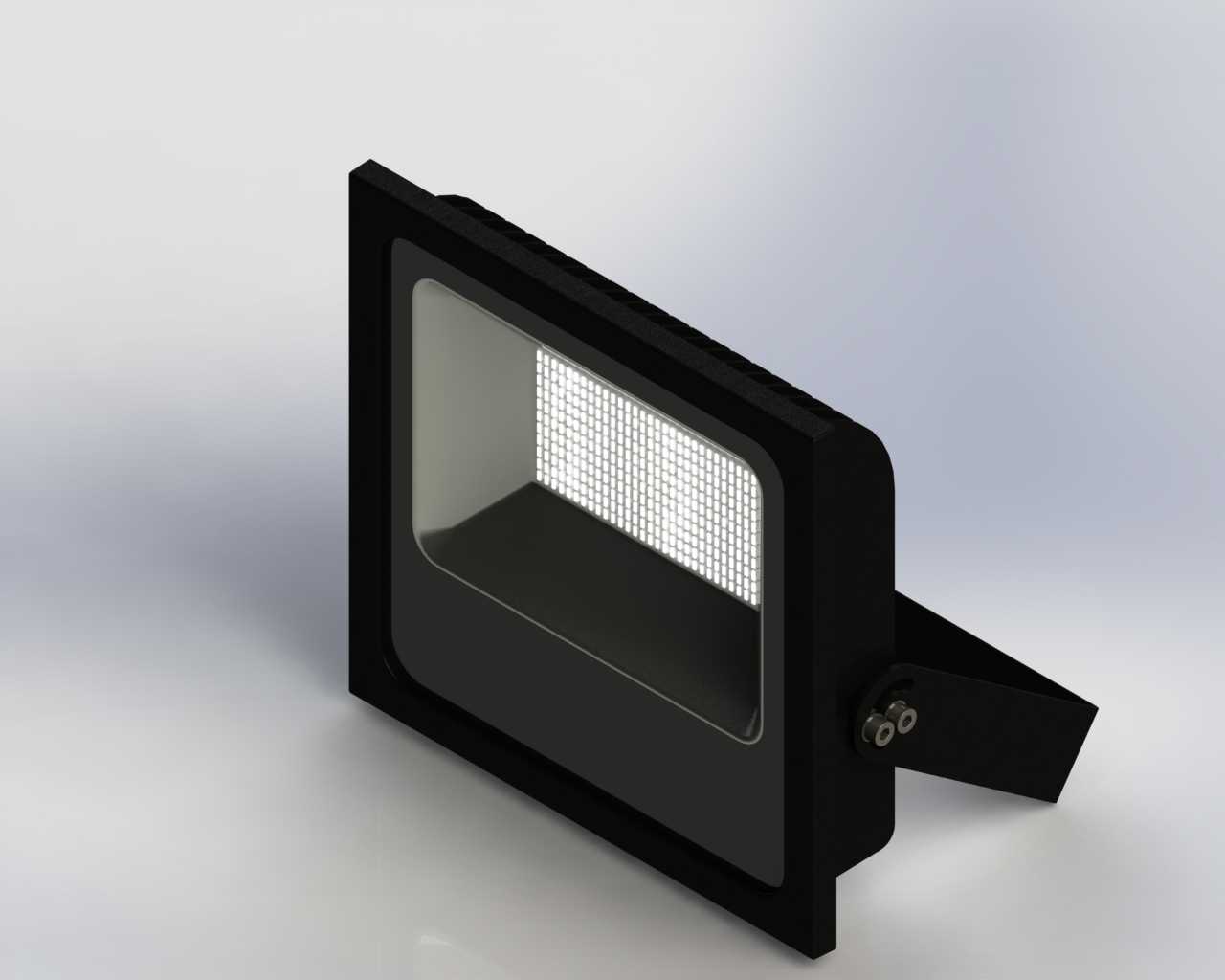

　　这款150W功率等级的LED投光灯具，核心定位是户外大范围泛光照明场景，在厂区夜间作业照明、户外堆场装卸照明、建筑外立面泛光亮化、露天停车场全域照明、户外施工临时照明等场景中都有广泛应用，相比传统金卤投光灯，其光效更高、启动无延迟、抗震性能更优，适配户外复杂工况下的长期使用需求。从结构设计逻辑来看，整灯采用一体化压铸铝壳体作为主体承载结构，壳体外侧设计有密集的横向散热鳍片，鳍片间距经过优化，既保证自然对流下的散热效率，避免LED结温过高导致光衰过快，又能防止户外积尘、落叶堵塞散热通道，鳍片边缘做了圆角钝化处理，避免安装维护过程中划伤操作人员。灯具正面采用钢化玻璃透光面，玻璃与壳体之间嵌入耐老化硅橡胶密封胶条，

　　配合壳体接缝处的密封结构，整灯达到IP65防护等级，可完全阻挡粉尘进入壳体内部，同时能够承受任意方向的低压水柱喷射，在暴雨、扬尘等恶劣户外环境下可稳定工作，无需额外加装防护外罩。灯体尾部设计有可调节角度的U型安装支架，支架与灯体通过带防松齿垫的螺栓铰接，安装时可根据实际照射需求在0到180度范围内调整俯仰角度，调整到位后拧紧铰接螺栓即可锁定角度，支架底座预留两个长条形安装孔，可适配不同孔距的安装基座，不管是安装在墙面、灯杆、设备机架还是临时支架上都能快速对位固定，无需额外打孔适配。灯腔内部的LED光源板采用铝基板直接贴合壳体安装面的设计，安装面之间涂覆导热硅脂，降低接触热阻，将LED工作产生的热量快速传导到外部散热鳍片上，

　　驱动电源内置在灯体后部的独立腔体内，与光源腔之间设置隔热挡板，避免光源热量传导到驱动电源上影响电子元器件寿命，电源腔同样做密封处理，外部电源线通过防水格兰头接入腔体，接线完成后拧紧格兰头即可实现线缆处的密封，防止雨水顺着线缆缝隙进入灯体内部。从安装边界尺寸来看，整灯主体为方正造型，厚度控制在适配常规户外安装的尺寸范围内，支架展开后的最大尺寸预留了足够的操作空间，安装时需注意在灯体周围预留不小于10厘米的散热空间，避免紧贴墙面或其他遮挡物影响空气对流散热，接线时需区分火线零线与接地线，接地端子必须可靠连接到接地网，防止雷雨天气下感应电损坏灯具或引发安全隐患。在实际选型应用中，这款灯具的照射角度为泛光型，

　　单灯覆盖范围可满足半径15米左右的区域照明需求，多灯组合布置时可根据安装高度调整间距，避免出现照明暗区，相比同功率传统投光灯，其重量更轻，安装时对支架承重要求更低，后期维护仅需在光源达到使用寿命后打开灯腔更换光源板即可，维护成本远低于传统气体放电投光灯。
