四缸发动机排气歧管结构设计

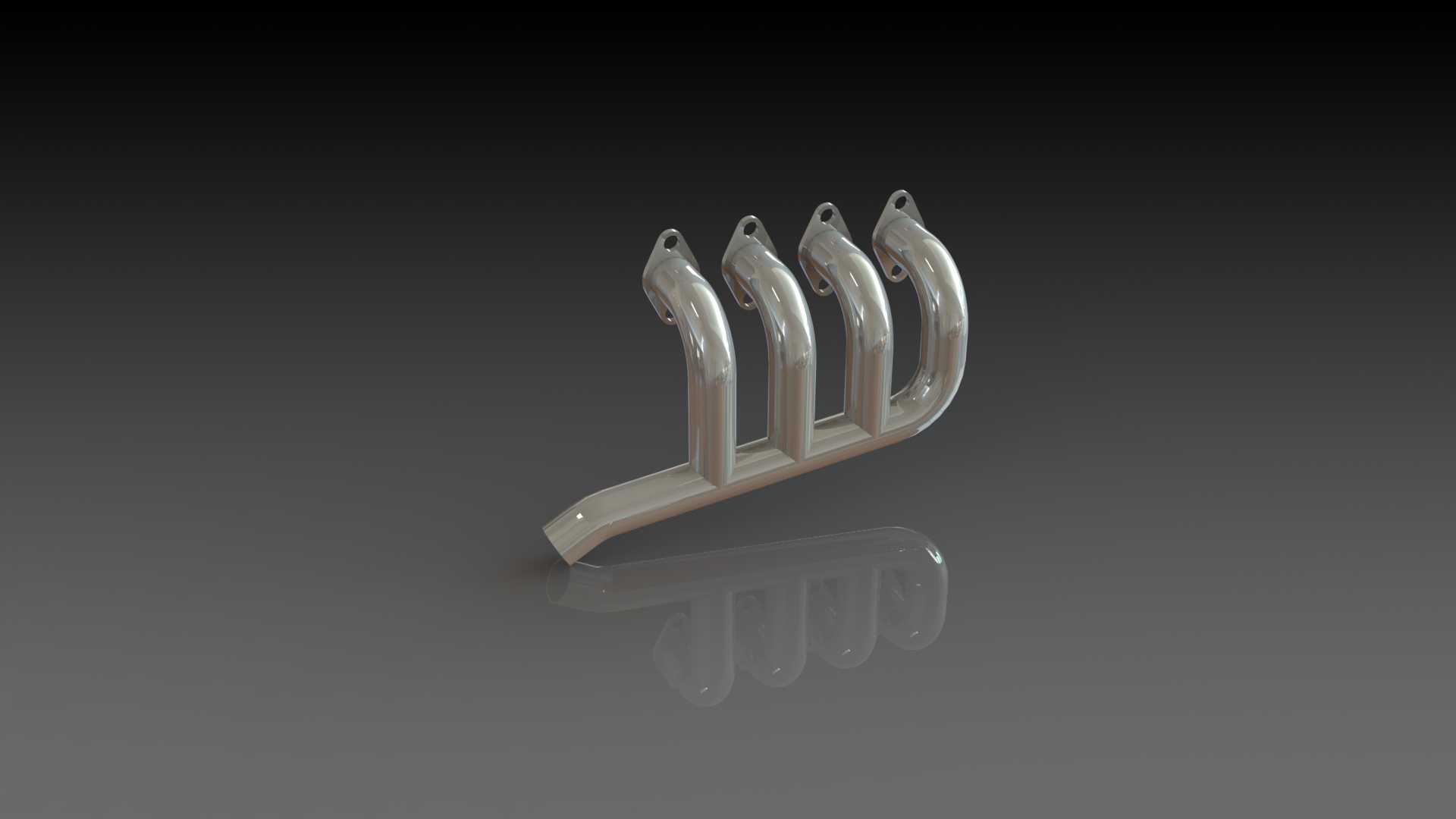

　　这款四缸排气歧管的结构设计，首先要匹配直列四缸动力单元的排气输出逻辑，四个进气支管的排布完全对应缸盖排气侧的缸心距参数，每根支管的弯曲弧度都经过流道走向优化，避免各缸排气脉冲出现相互干涉的问题，保证排气过程的顺畅度。从安装边界来看，支管上端的四个带安装孔的法兰凸台，完全贴合缸盖排气侧的安装面，孔位公差控制在装配允许的范围内，不需要额外修配就能完成对位安装，下端的汇总出口管径为55mm，能够顺畅对接下游的三元催化、排气中段管路，不会出现管径突变带来的排气背压骤升问题。

　　在实际应用场景中，这类排气歧管多用于小排量直列四缸乘用车、小型通用动力机组的排气系统，核心作用是将各个气缸燃烧后排出的高温废气有序汇集，引导至排气后处理装置，同时合理利用排气脉冲效应提升气缸的扫气效率，间接优化动力输出的平顺性。设计过程中，每根支管的长度做了等长化处理，尽可能让四个气缸排出的废气到达汇总口的行程一致，避免不同缸的排气气流在管内形成紊流、对冲，减少不必要的排气阻力，同时支管的弯曲半径选取兼顾了流道顺滑度和机舱布置的空间限制，不会出现曲率过小导致的局部气流阻滞问题。

　　从结构特性来看，整体采用一体成型的弯管结构，管壁厚度均匀，既能够承受排气过程中的高温、高压气流冲击，也能避免壁厚差异带来的热应力集中问题，上端每个法兰凸台的安装孔都做了凸台加厚处理，保证螺栓拧紧时的结构强度，不会长期受振动影响出现安装孔开裂、漏气的问题。管路汇总段的过渡区域做了顺滑的弧面处理，没有生硬的直角转折，气流从四根支管汇入主管道的过程中，流动方向的变化更为平缓，进一步降低排气阻力。

　　在实际装车或者配套动力设备的时候，安装面的平面度需要满足密封要求，配合对应的排气密封垫片就能实现可靠密封，避免高温废气泄漏影响周边部件。整个结构的外形轮廓充分考虑了周边部件的避让需求，支管的向外弯曲弧度不会和缸盖周边的线束、冷却管路、防火墙部件发生干涉，在有限的布置空间内实现了最优的流道设计。这类排气歧管的设计，需要平衡流道性能、结构强度、安装空间三个核心维度的需求，既不能为了追求等长流道过度增加结构体积导致布置困难，也不能为了压缩空间牺牲流道顺滑度提升排气背压，最终的结构是多维度权衡后的工程化结果，能够满足常规自然吸气或者小排量增压四缸动力的排气输出需求，在日常使用的全转速区间内都能维持稳定的排气导通效果，长期受高温排气冲刷、发动机振动影响下，结构本身的强度冗余也能保证足够的使用寿命，不会轻易出现开裂、变形等失效问题。
