车间多抽屉带轮工具转运推车结构设计

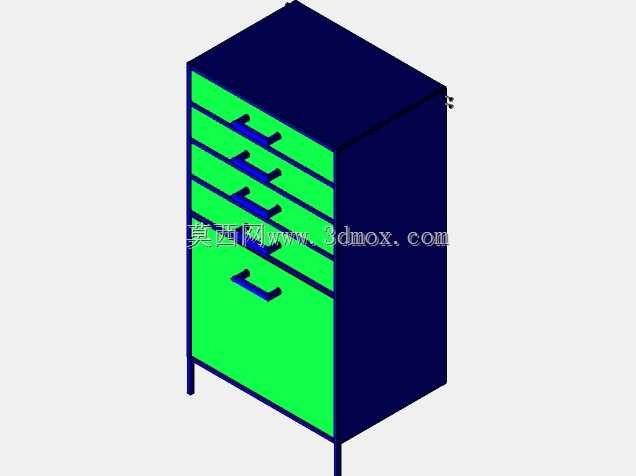

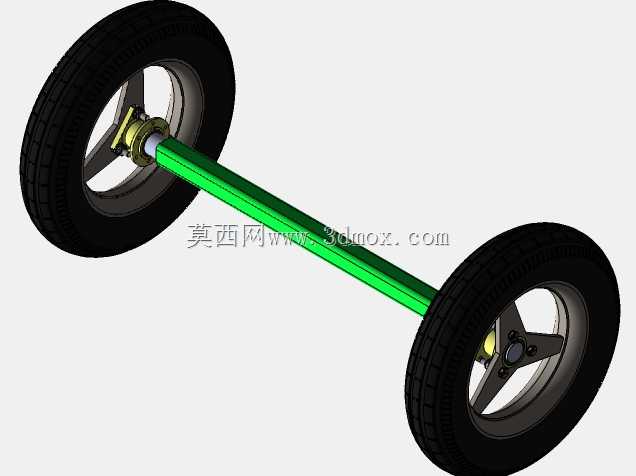

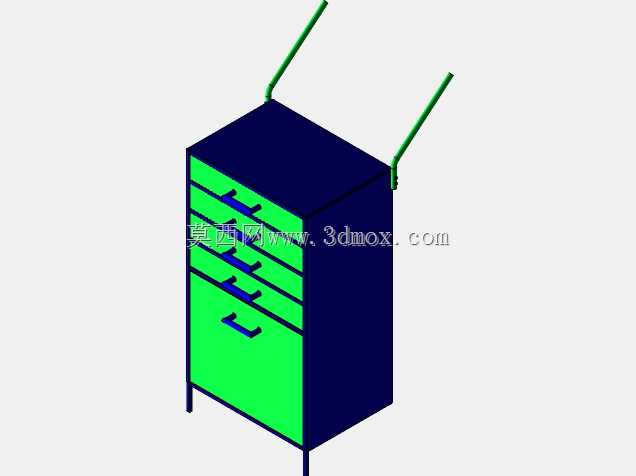

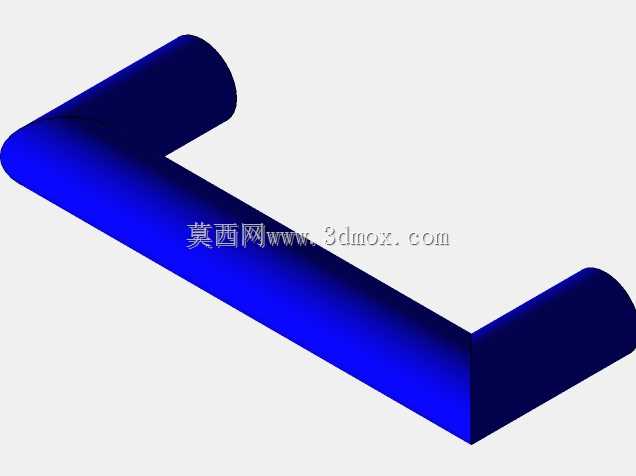

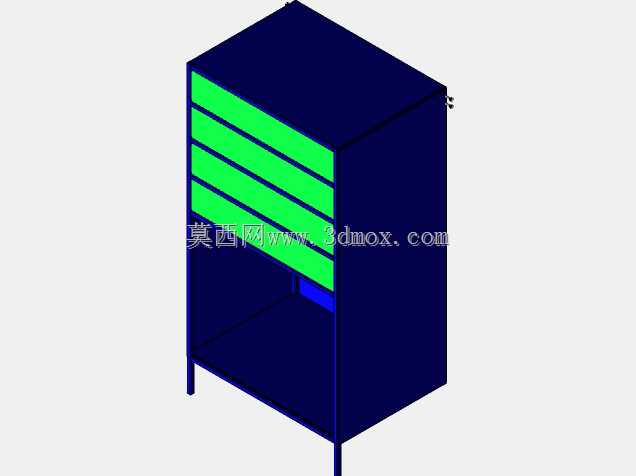

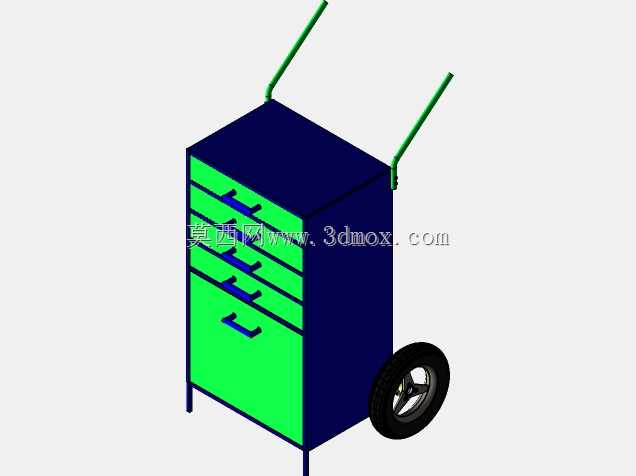

　　这款手推式工具转运推车的设计，最初是针对机加工车间工位间零散工装、量具、小型五金件的转运痛点展开的，不少车间在日常运维、小批量工件转序时，常遇到零散工具混放、搬运过程磕碰掉落、往返取件效率低的问题，这款推车的结构就是围绕这些实际场景做的适配。从功能布局来看，柜体采用四层抽屉式储物结构，最下方抽屉高度略大于上方三层，用来放置体积稍大的扳手、锉刀等机加工工具，上方三个等高度抽屉可分类存放螺丝、垫片、小型量具、电子辅料等零散物料，每个抽屉都配置了内嵌式拉手，避免推车移动过程中拉手剐蹭周边设备或人员，抽屉内部可根据使用需求加装分隔条，实现不同规格物料的分区存放，减少翻找物料的时间损耗。行走机构采用单轮侧置搭配底部支撑脚的结构，

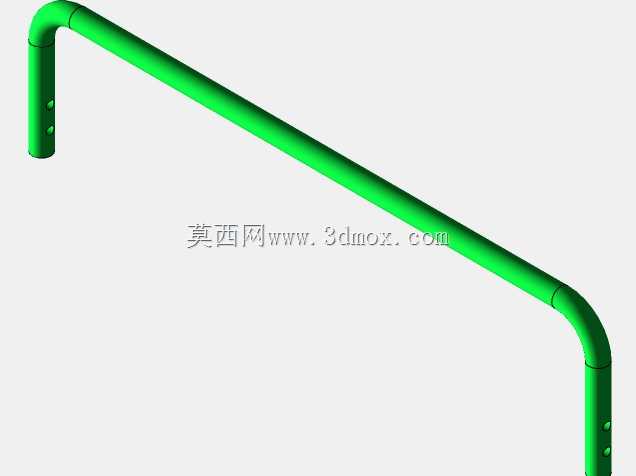

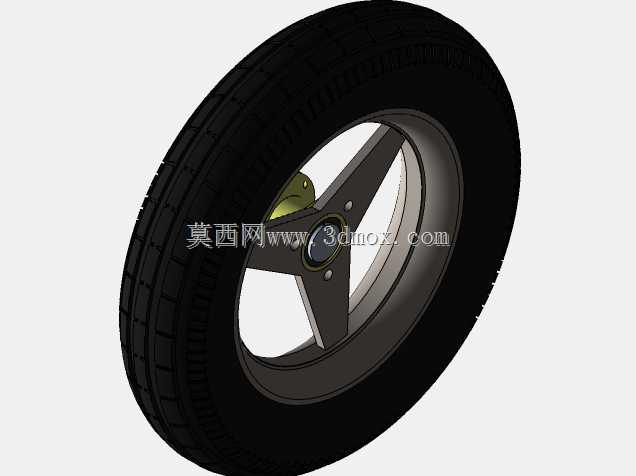

　　单轮选用实心橡胶脚轮，轮径适配车间常见的环氧地坪、水泥地面以及小型过门坎的通行需求，轮组安装位置做了加强筋补强，避免满载时轮轴位置出现应力变形，推车倾斜时依靠单轮接触地面实现移动，放平后底部支撑脚接触地面，可保证停放时的稳定性，不会出现溜车、侧翻的问题，两根推把采用向上倾斜的角度设计，握持位置符合成年人站立推行的人体工学高度，推把表面做了防滑处理，推行时施力更顺畅，不会出现打滑脱手的情况。设计过程中首先确定的是整体安装边界，柜体整体宽度控制在500mm以内，深度控制在400mm左右，整体高度不超过900mm，这个尺寸可以顺利通过车间多数设备间的狭窄通道，也能适配普通电梯的轿厢内部尺寸，不会因为体积过大影响通行效率；

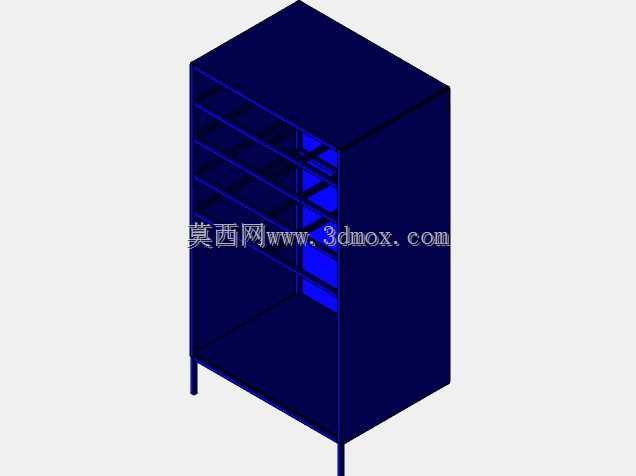

　　柜体主体采用薄钢板折弯焊接成型，侧板与抽屉面板的连接位置做了折边处理，既提升了整体结构的刚性，也避免了钢板锐边造成的划伤风险，抽屉的滑动轨道采用简易的钢板折弯滑轨，不需要复杂的滚珠结构，在车间多粉尘、多金属切屑的环境下也能顺畅抽拉，不会因为切屑卡滞导致抽屉无法开合。在实际应用场景中，这款推车除了机加工车间的工具转运，也可用于电子装配车间的电子元器件、小型工装的转运，柜体的封闭抽屉结构可以避免转运过程中物料掉落，也能减少车间粉尘落在存放的物料上，对于需要在不同工位间往返携带工具的维修人员来说，这款推车可以将日常维修所需的工具、辅料全部收纳在抽屉内，不需要反复往返工具房取件，大幅提升现场维修的响应效率。

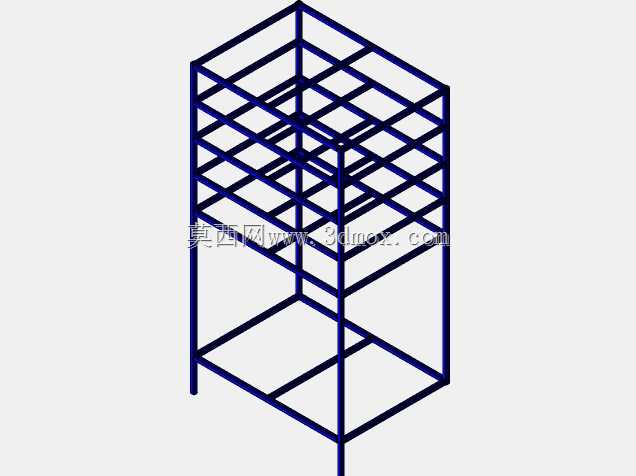

　　设计时也考虑了不同使用场景的拓展性，柜体顶部的平面可以作为临时的操作台面，在现场维修时可以临时放置待更换的零件、拆装工具，不需要额外携带移动工作台；推把的安装位置预留了拓展孔位，后续可根据使用需求加装小型置物盒，用来放置记号笔、领料单等常用小物件。整体结构没有采用复杂的异形曲面，所有钣金件都可以通过常规的激光切割、折弯、焊接工艺加工成型，加工难度低，后期维护也很方便，脚轮采用标准件，出现磨损后可以快速更换，不需要整体更换推车，降低了长期使用的维护成本。从受力角度来看，柜体的承重主要集中在底部框架位置，底部框架采用加厚的角钢焊接成型，四个角位置做了圆角处理，避免磕碰伤人，每个抽屉的额定承重按照15kg设计，满载情况下整体承重不超过60kg，单人即可轻松推行移动，不会出现过重导致推行困难的问题。
