V型六缸内燃机缸体总成结构设计

　　在乘用车动力总成、小型船舶动力单元、固定式工业发电机组的配套设计环节中，V型六缸动力单元的缸体集成结构一直是平衡动力输出平顺性与整机布置紧凑性的核心载体。不同于直列排布的缸体结构，V6布局的缸体需要在60度或90度的夹角空间内，同时完成进排气道布置、冷却水道走向、润滑油路贯通、曲轴支撑位同轴度管控等多维度的设计平衡，这也是这类动力单元结构设计的核心难点。从实际装机场景来看，这类缸体结构需要同时承受活塞往复运动的交变冲击力、曲轴高速旋转的动载荷、燃烧室内高温高压燃气的持续作用，因此在结构建模阶段，就需要提前预留足够的强度冗余，同时兼顾整机轻量化的需求，避免不必要的壁厚增加带来的整机重量上升，影响前端配套设备的动力重量比。

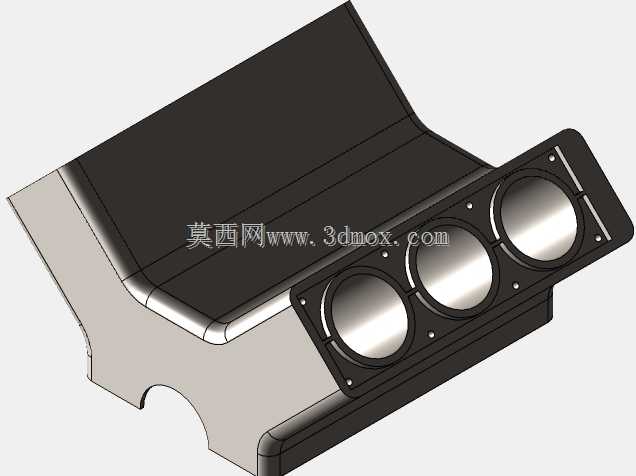

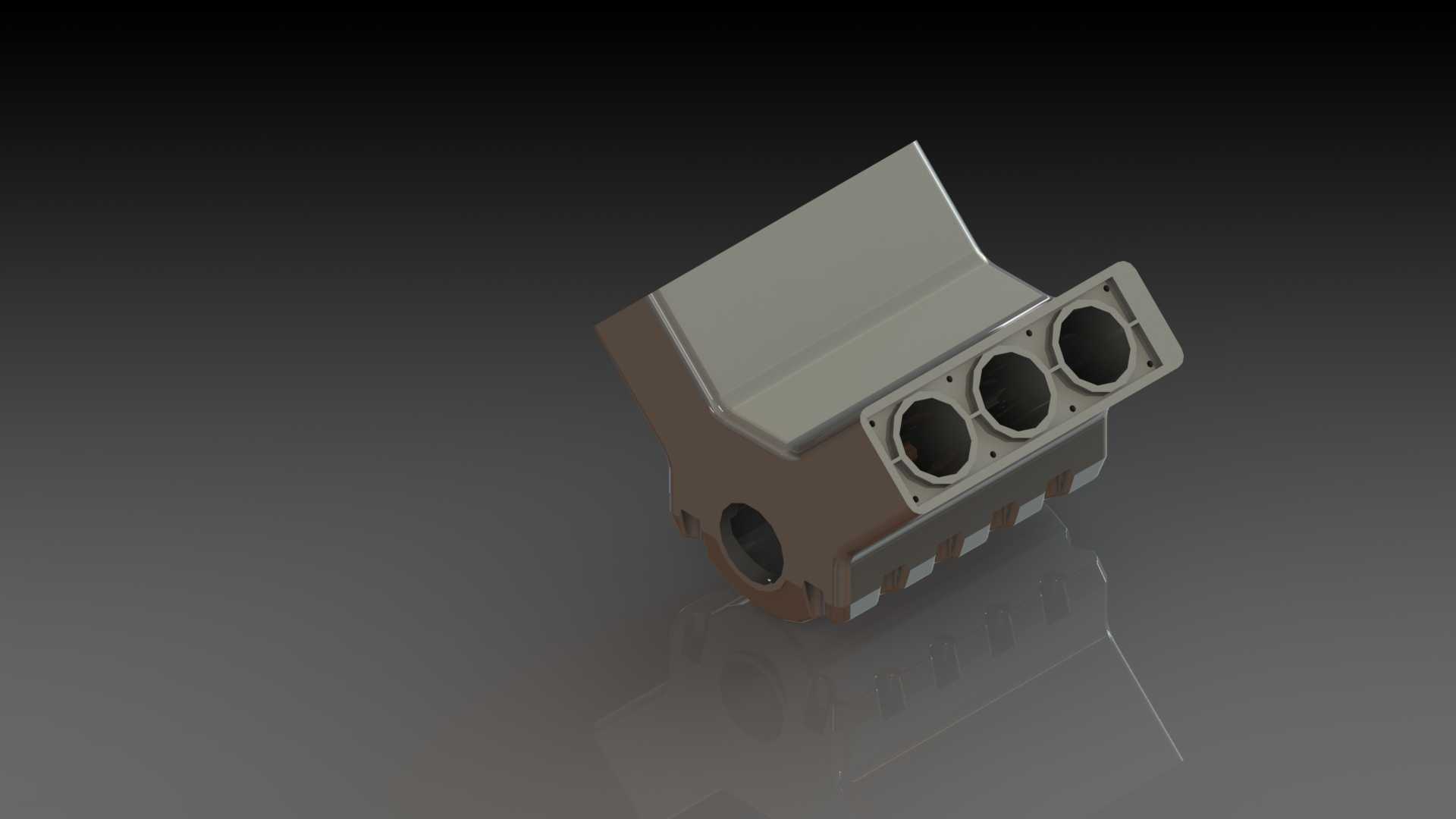

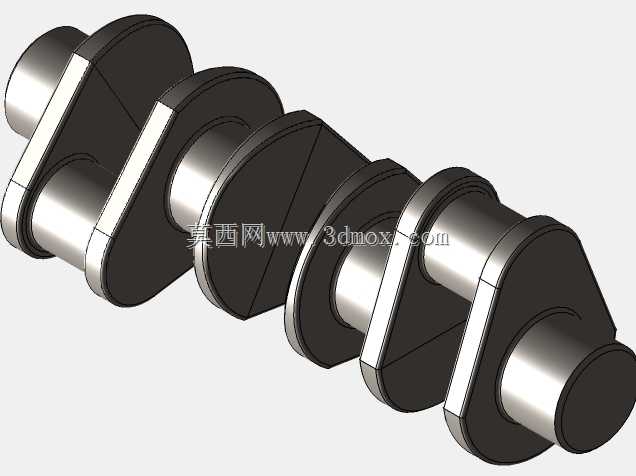

　　从结构设计的逻辑来看，首先要确定的是曲轴主轴颈的同轴度基准，整个缸体的所有安装面、型腔位置都要以这个基准为核心展开。V型排布的两列气缸，其中心线夹角需要根据配套的曲轴曲柄销夹角做匹配，保证活塞运动到上止点时的燃烧室容积一致性，避免各缸做功时的输出扭矩出现波动，影响整机运转的平顺性。缸体上部的缸盖结合面需要加工出足够平面度的安装基准，同时布置对应的水道、油道连通孔，保证缸盖安装后，冷却系统可以快速带走燃烧室周边的热量，润滑油可以顺利输送到凸轮轴、气门机构等各个摩擦副位置。缸体侧面的三个圆形开口为进气道安装接口，对应的法兰面需要预留密封槽与螺栓安装位，保证进气歧管安装后的密封性，避免出现漏气导致的进气压力不足，影响整机的动力输出效率。

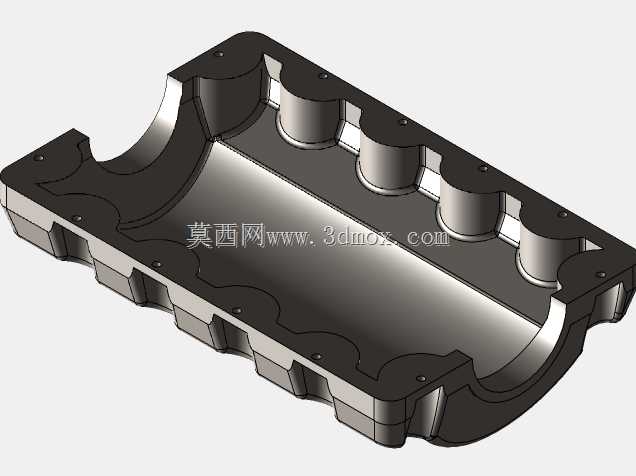

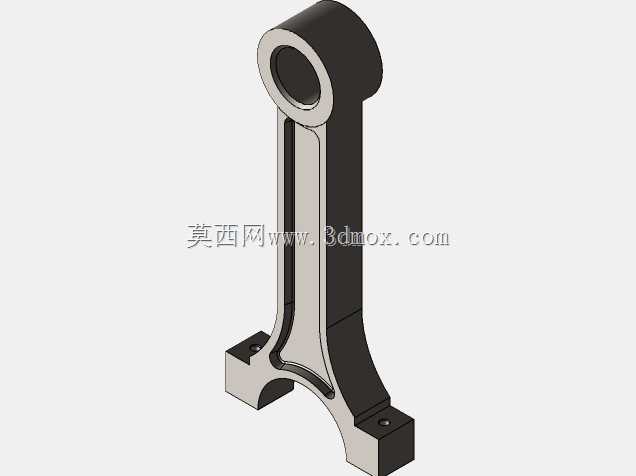

　　从安装边界来看，这类缸体的下部需要与油底壳结合，结合面需要布置回油孔与密封结构，保证润滑后的机油可以顺利回流到油底壳，同时避免机油渗漏；前端需要对接正时机构壳体，预留曲轴前端的动力输出接口，用来驱动水泵、发电机等附件；后端需要对接飞轮壳与变速箱，保证动力可以顺利传递到传动系统。缸体内部的冷却水套设计需要做流量分配优化，保证两列气缸的各个缸体周边冷却水流速均匀，避免出现局部过热导致的缸体变形，引发拉缸、密封失效等故障。润滑油道的设计需要保证曲轴主轴颈、连杆轴颈位置的供油压力稳定，在发动机高转速运转时，依然可以有足够的机油到达摩擦表面，形成有效的油膜，减少运动部件的磨损。在建模过程中，各个安装孔的位置度公差需要提前做管控，

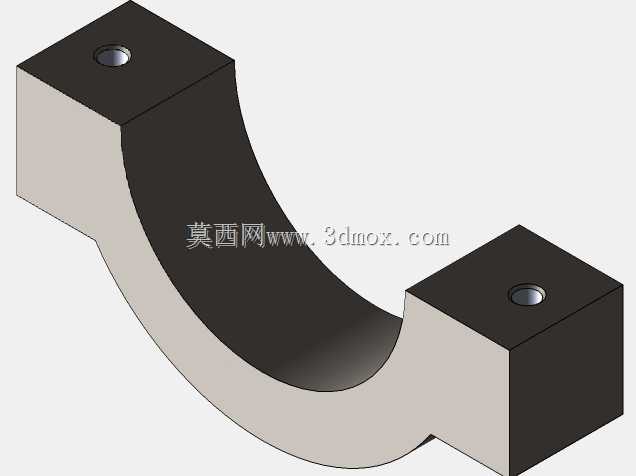

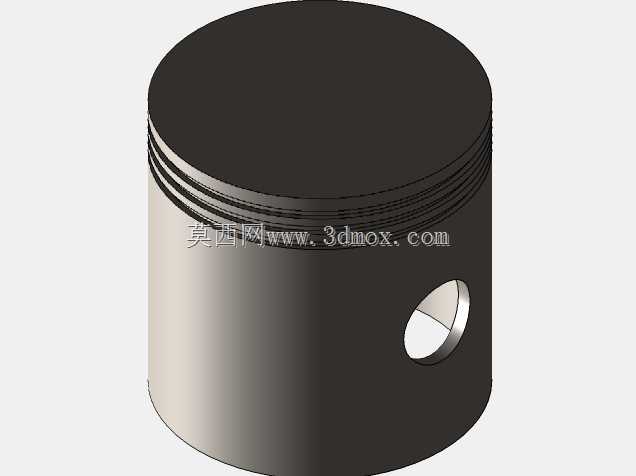

　　比如缸盖螺栓孔的位置度需要控制在合理范围内，保证缸盖安装时的压紧力均匀分布，避免因为压紧力不均导致的气缸垫密封失效。主轴承盖的安装定位需要采用定位销结构，保证多次拆装后的位置精度，避免因为轴承孔错位导致的曲轴运转阻力增大，甚至出现烧瓦的故障。另外，缸体外部的加强筋布置也需要结合应力仿真结果做优化，在应力集中的部位比如主轴承座周边、缸筒外侧布置合理的加强筋，在不增加过多壁厚的前提下提升缸体的整体刚度，减少发动机运转时的结构振动，降低整机的NVH表现。这类缸体结构的进排气侧布局，还需要考虑后续附件的安装空间，比如起动机、机油滤清器、冷却水管路的布置位置，避免装机后出现部件干涉，影响后续的维护保养操作。对于固定式发电机组配套的场景，缸体的安装支脚位置需要匹配发电机组的公共底座，保证安装后的整机稳定性，减少运转时的振动传递；对于车用配套场景，缸体的悬置安装点需要做刚度匹配，配合悬置软垫过滤发动机运转时的振动，提升驾乘的舒适性。从结构细节来看，缸筒部分的壁厚需要均匀，避免因为壁厚不均导致的冷却不均，引发热变形；活塞往复运动的缸筒内壁需要有足够的加工精度预留，保证后续珩磨加工后的表面粗糙度满足活塞环的密封要求，减少窜机油、漏气的问题。曲轴箱部分的通风结构也需要在缸体设计时提前预留，保证曲轴箱内的压力处于合理范围，避免因为压力过高导致的密封件渗漏机油。
