可调节重载移动支撑托架结构设计

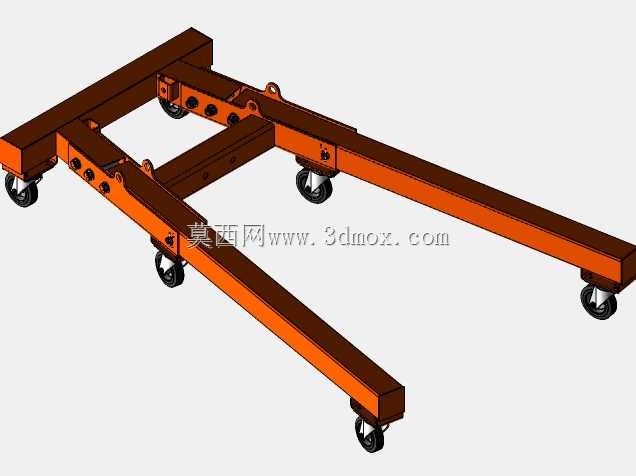

　　这款可调式移动支撑托架，主要面向车间内重型工件、工装组件的短距离转运与临时支撑场景，在机加工车间、装配工段、维修工位都能适配，解决传统固定支架无法适配不同尺寸工件、移动需要额外吊装的痛点。从结构设计逻辑来看，整体采用H型可伸缩主梁架构，两根纵向承载梁与横向连接梁之间通过螺栓锁紧的可调结构连接，可根据承载工件的底部跨距调整纵向梁的伸出长度，适配不同底面尺寸的工件支撑需求，避免了定制固定支架的适配性差问题。承载梁采用矩形空心型钢作为主体材质，在保证整体抗弯强度的前提下尽可能降低自重，梁体表面做了氧化防锈处理，适配车间多油污、多切削液的使用环境，梁体上预留的多组锁紧孔位，可实现跨距的分级调节，调节到位后穿入高强度锁紧螺栓即可完成固定，

　　锁紧后整体框架无多余活动间隙，避免转运过程中出现框架晃动。底部支撑轮组采用带刹车的万向脚轮，四个脚轮分别布置在纵向梁的四个端点位置，轮架采用加厚钢板冲压焊接成型，滚轮采用聚氨酯材质，既可以承受额定重载，又能避免划伤车间环氧地坪，每个脚轮都配备独立的刹车踏板，踩下后可同时锁定滚轮转动与轮架转向，在作为固定支撑工位使用时，可保证整体架体不会出现滑移。横向连接梁上预留的吊环安装位，既可以在托架整体移位时作为吊装点，也可以在承载超长工件时作为辅助捆绑固定点，防止转运过程中工件滑落。从安装边界尺寸来看，纵向梁完全收回时整体占地长度适配1.2米以内工件支撑，完全伸出时可覆盖2.4米长度的工件支撑需求，整体架体高度控制在300毫米左右，

　　既保证了足够的底部操作空间，方便脚轮刹车操作与地面清洁，也避免了支撑过高带来的重心不稳问题。在实际使用场景中，这类托架常用来承载发动机总成、大型模具组件、焊接工装框架等重型部件，替代传统的木方垫设+手动液压车转运的模式，不需要额外的吊装设备配合，单人即可推动完成工位间的转移，到位后锁定脚轮即可直接作为临时支撑台使用，不需要额外转移工件到固定工作台上，大幅减少了工件二次吊装的操作步骤，降低吊装过程中的工件磕碰风险。设计过程中对梁体的受力做了针对性优化，纵向承载梁的受力点集中在脚轮支撑点与工件接触点之间，通过有限元校核确认在额定载荷下梁体的最大挠度控制在1/1000以内，不会出现承载后梁体下弯变形的问题，

　　梁体与工件接触的上表面做了防滑纹路处理，增大与工件底部的摩擦力，避免工件在架体上出现滑移。横向连接梁的位置设置在纵向梁的重心平衡点附近，保证托架在空载推动时不会出现一端翘头的问题，推行过程中整体重心稳定，转向灵活，即使在狭窄的车间通道内也能完成转向操作。脚轮的安装座采用加厚焊接板与梁体底部连接，焊接位置做了加强筋处理，避免长期重载使用后脚轮安装座出现开焊变形的问题，轮组的转动部位加装了密封轴承，在车间多粉尘的环境下也能保证转动顺畅，减少日常维护的工作量。
