流体输送用三叶片泵用螺旋桨结构

　　在中小流量流体输送工况里，这类螺旋桨结构是泵类设备实现流体动能转换的核心过流部件，常配套在小型轴流泵、清水输送泵、循环泵的叶轮端，直接决定泵组的水力效率与运行稳定性。日常在民用给排水、小型景观水循环、低压流体输送管路、小型船用辅助推进、农用排灌的便携泵组里，都能见到这类结构的实际应用，它的核心作用是通过自身旋转，将轴端输入的扭矩转化为流体的轴向推力，让流体沿轴向获得连续的动能输出，完成介质的输送或推进作业。

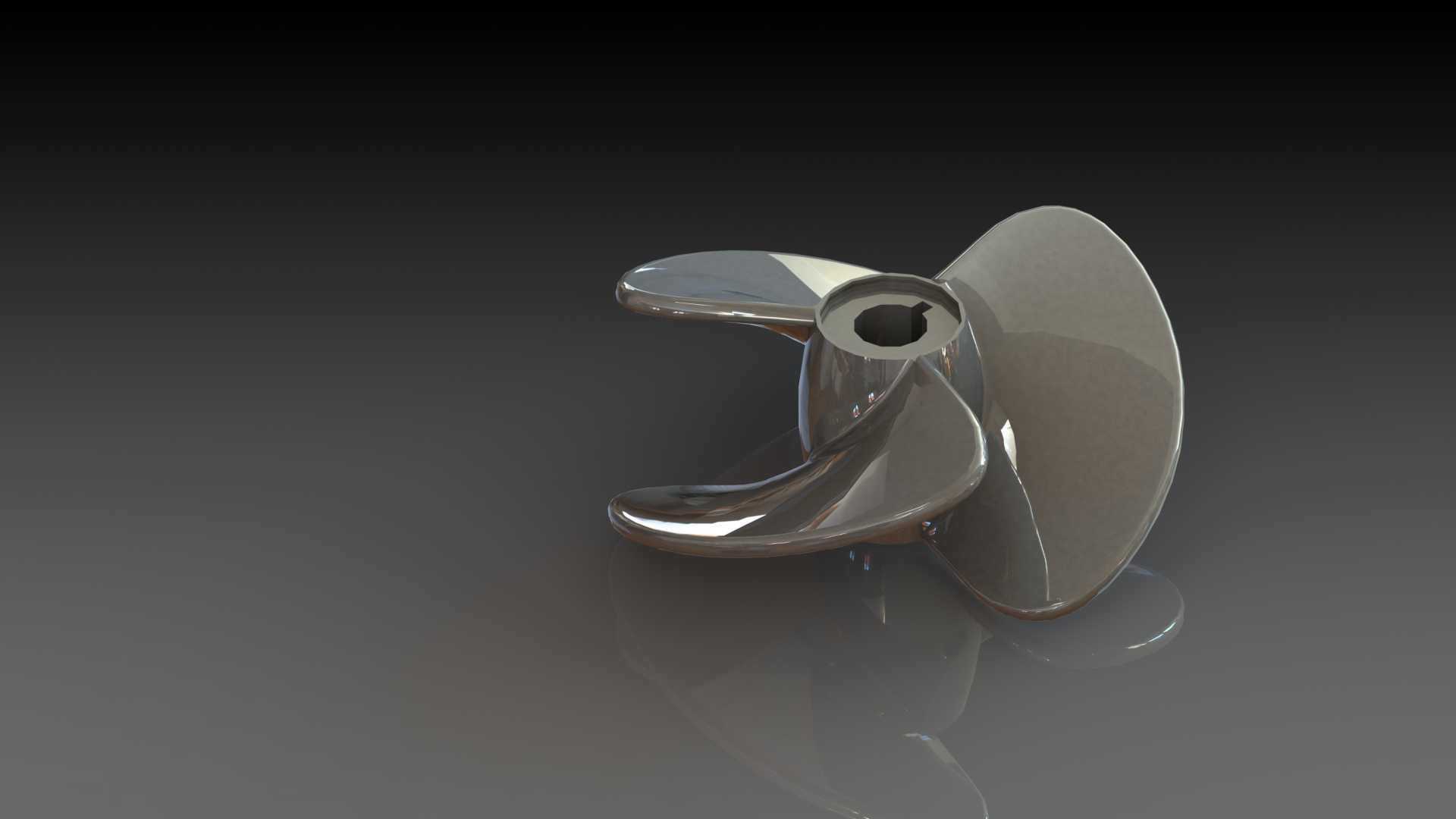

　　从结构设计逻辑来看，这款三叶片螺旋桨采用了等厚翼型的叶片曲面设计，叶片根部与中心轮毂做了一体化的圆弧过渡，避免应力集中在叶片根部的连接位置，毕竟泵类部件在带载启动时，叶片根部会承受瞬时的扭矩冲击与流体脉动载荷，圆弧过渡结构能有效分散应力，降低长期运行后的疲劳断裂风险。中心轮毂位置设计有带键槽的安装孔，键槽尺寸匹配常规的平键传动标准，安装时可以通过平键传递轴的扭矩，避免螺旋桨与传动轴之间出现相对滑动，保证传动效率的稳定。轮毂的轴向定位靠轴肩与锁紧螺母配合，安装时只要保证螺旋桨端面与轴肩贴合，就能控制好轴向的安装位置，不会出现运行时的轴向窜动。

　　尺寸边界上，这款螺旋桨的整体轴向高度为30mm，中心安装孔直径为10mm，配套的平键规格为4x2x10mm，这个尺寸参数决定了它的适配场景：只能配套轴径10mm的泵轴使用，安装时需要预留的径向空间要大于叶片的最大回转直径，避免叶片旋转时与泵壳内壁发生刮蹭。叶片的曲面弧度经过水力优化，在额定转速下可以让流体以更平顺的流态进入叶片流道，减少流体在叶片表面的脱流与涡旋损失，相比直叶片结构，这种曲面螺旋桨的水力效率能提升10%左右，同时运行时的流体脉动噪音更低，适合对运行噪音有一定要求的民用场景。

　　在实际选型适配时，需要注意几个关键边界：首先是安装的轴向定位尺寸，必须保证螺旋桨的叶片进口边与泵体的进水口流道对齐，偏差过大会导致进水侧流态紊乱，降低泵的输出流量，甚至引发气蚀问题；其次是键槽的配合公差，平键与键槽的配合要采用过渡配合，过松会导致传动间隙，运行时产生冲击噪音，过紧则会导致安装拆卸困难，后期维护不便。另外，叶片的表面粗糙度会直接影响水力效率，建模时要保证叶片曲面的光顺性，加工时也要做好表面抛光处理，减少流体与叶片表面的摩擦阻力。

　　从建模逻辑来说，这类螺旋桨的建模核心是叶片曲面的构建，需要先确定不同半径位置的翼型截面，再通过放样或者曲面扫描的方式生成连续的叶片曲面，之后阵列得到三个均匀分布的叶片，最后与中心轮毂做布尔合并，同时要注意叶片与轮毂连接处的圆角处理，不能出现尖锐的连接棱边，否则不仅会产生应力集中，还会在棱边位置产生流体涡旋，增加运行阻力。中心孔的键槽特征要严格按照标准键槽尺寸绘制，保证加工后的零件可以直接与标准泵轴配合，不需要二次修配。

　　在实际运行场景中，这类三叶片螺旋桨相比四叶片结构，在相同直径下的过流能力更强，适合输送含有少量细小杂质的流体，因为叶片之间的流道更宽，小颗粒杂质不容易卡在叶片之间，而相比两叶片结构，它的运行平衡性更好，高速旋转时的振动更小，对泵轴的轴承载荷更友好，能延长轴承的使用寿命。日常维护时，只需要定期检查叶片表面是否有缠绕的杂物、是否有气蚀导致的凹坑，及时清理杂物，出现轻微气蚀损伤时可以做表面补焊抛光，损伤严重时直接更换即可，维护成本较低。
