阿科普拉门托带夹座安装连接法兰结构

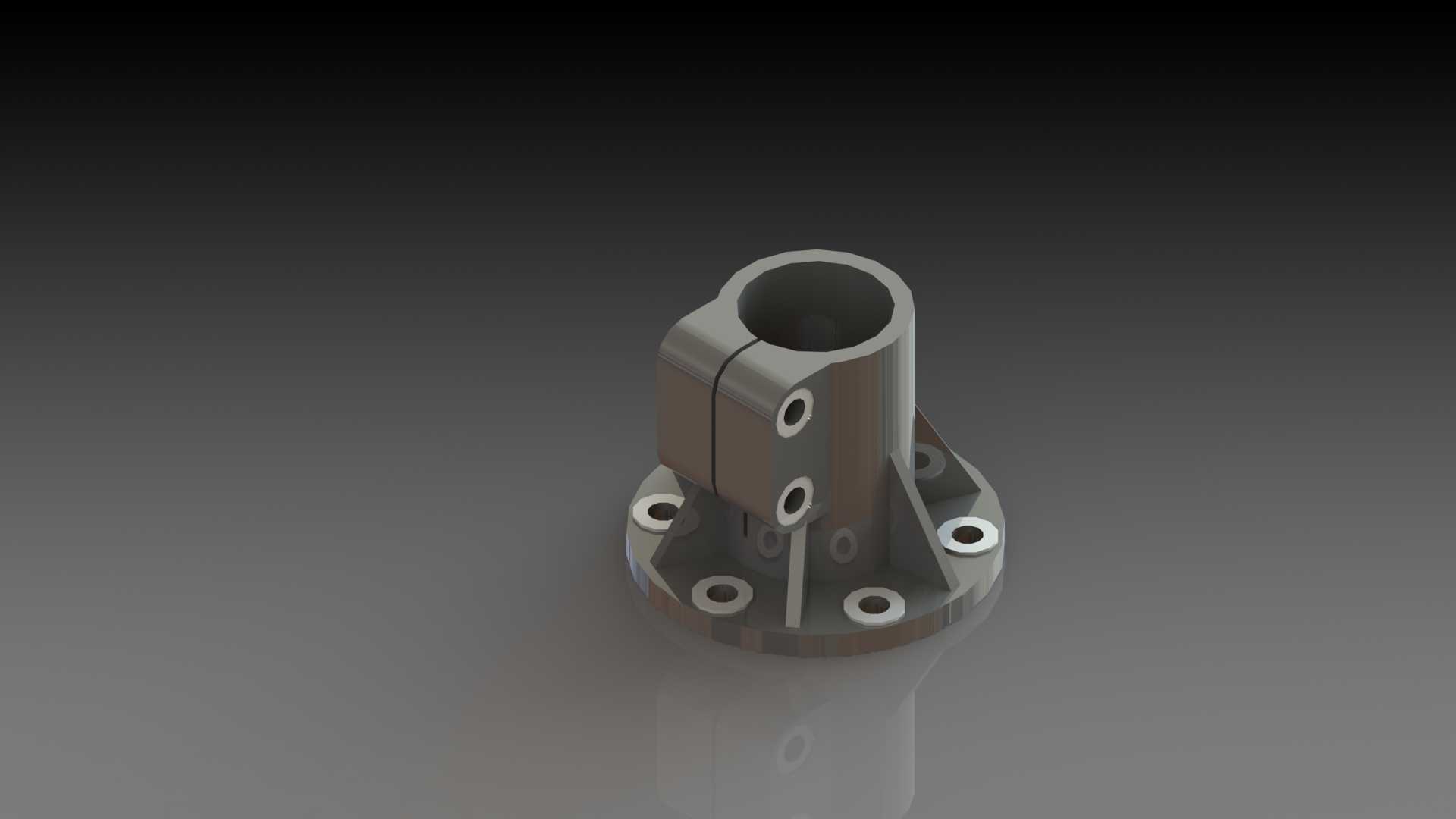

　　这类带夹座的法兰连接件，常应用在需要将轴类部件与安装基面做刚性固定的传动场景中，比如小型输送设备的辊筒端固定、自动化线体的导向轴基座安装、轻工机械的传动轴支撑定位，也可用于传感器安装支架的基座连接，能在不破坏轴体本身结构的前提下，实现轴与安装面的垂直定位，避免轴件受径向载荷时出现偏移晃动。从结构设计来看，底部的法兰盘采用六孔均布的安装布局，适配M8规格的安装螺栓，法兰盘直径为44mm，这个尺寸刚好适配多数小型设备的安装基面预留孔位，不会因为法兰尺寸过大占用过多安装空间，也不会因为尺寸过小导致连接刚性不足。法兰盘上方的夹座部分采用开口剖分结构，搭配两个M8规格的锁紧螺钉，这种剖分夹紧的设计相比传统的顶丝固定，对轴的抱紧力更均匀，

　　不会在轴表面留下顶丝压痕，也能适配一定公差范围内的轴径，安装时不需要对轴做额外的键槽加工，只需要将轴插入夹座内孔，拧紧两侧的锁紧螺钉即可完成固定，拆装调整都很方便，适合需要频繁调整轴伸出长度的调试场景。夹座与底部法兰盘之间设置了三角加强筋结构，这些加强筋沿着夹座圆周方向均匀分布，刚好对应法兰盘上的安装孔位置，能有效抵消轴受径向力时夹座与法兰连接位置的应力集中，避免长期受载后连接位置出现断裂变形。在实际选型使用时，需要注意夹座的内孔与待安装轴的轴径配合公差，建议采用间隙不超过0.05mm的过渡配合，这样既能保证轴可以顺利插入夹座，又能在锁紧后保证足够的抱紧摩擦力，避免轴受载后出现打滑转动。

　　安装时要先将法兰盘通过底部的六个M8螺栓固定在安装基面上，预紧所有安装螺栓后再插入轴件，调整好轴的伸出长度和周向角度后，再对称拧紧夹座上的两个锁紧螺钉，避免单侧拧紧导致夹座变形、轴的垂直度出现偏差。这类法兰结构的设计思路，本质是在有限的安装空间内，兼顾连接刚性、拆装便利性和轴件保护需求，相比传统的整体式轴座，剖分夹座的设计不需要从轴的端部穿入安装，可以在轴的任意位置完成固定，对于已经装配好的长轴来说，现场调整安装位置的灵活性更高。在三维建模过程中，需要重点关注剖分开口的间隙尺寸，一般预留0.5-1mm的收缩间隙即可，间隙过大会导致锁紧后夹座变形量过大，内孔圆度超差，抱紧力不均匀；间隙过小则会导致螺钉拧紧后无法有效抱紧轴件，

　　出现连接松动。另外法兰盘上的安装孔需要做沉头设计，保证螺栓安装后头部不会突出法兰盘面，避免安装时法兰与基面之间出现间隙，影响连接的垂直度。夹座上的两个锁紧螺纹孔需要做同轴度校验，保证两个螺钉的锁紧力方向在同一直线上，避免锁紧时夹座出现偏斜，导致轴的安装角度出现偏差。在实际工况中，如果设备存在持续振动，还可以在夹座的剖分面之间添加0.1mm厚的铜皮垫片，既能增加抱紧摩擦力，也能起到一定的防松效果，不需要额外增加防松垫圈等附件。这类连接件不需要做复杂的表面处理，常规的发黑处理即可满足多数工业场景的防锈需求，如果应用在腐蚀环境中，可以更换为不锈钢材质加工，整体结构没有复杂的曲面特征，加工工艺性好，采用常规的车削、铣削、钻孔攻丝工序即可完成加工，制造成本较低，适合批量应用在各类小型机械设备的轴系固定场景中。
