冷凝器配套双层折返式工业操作平台

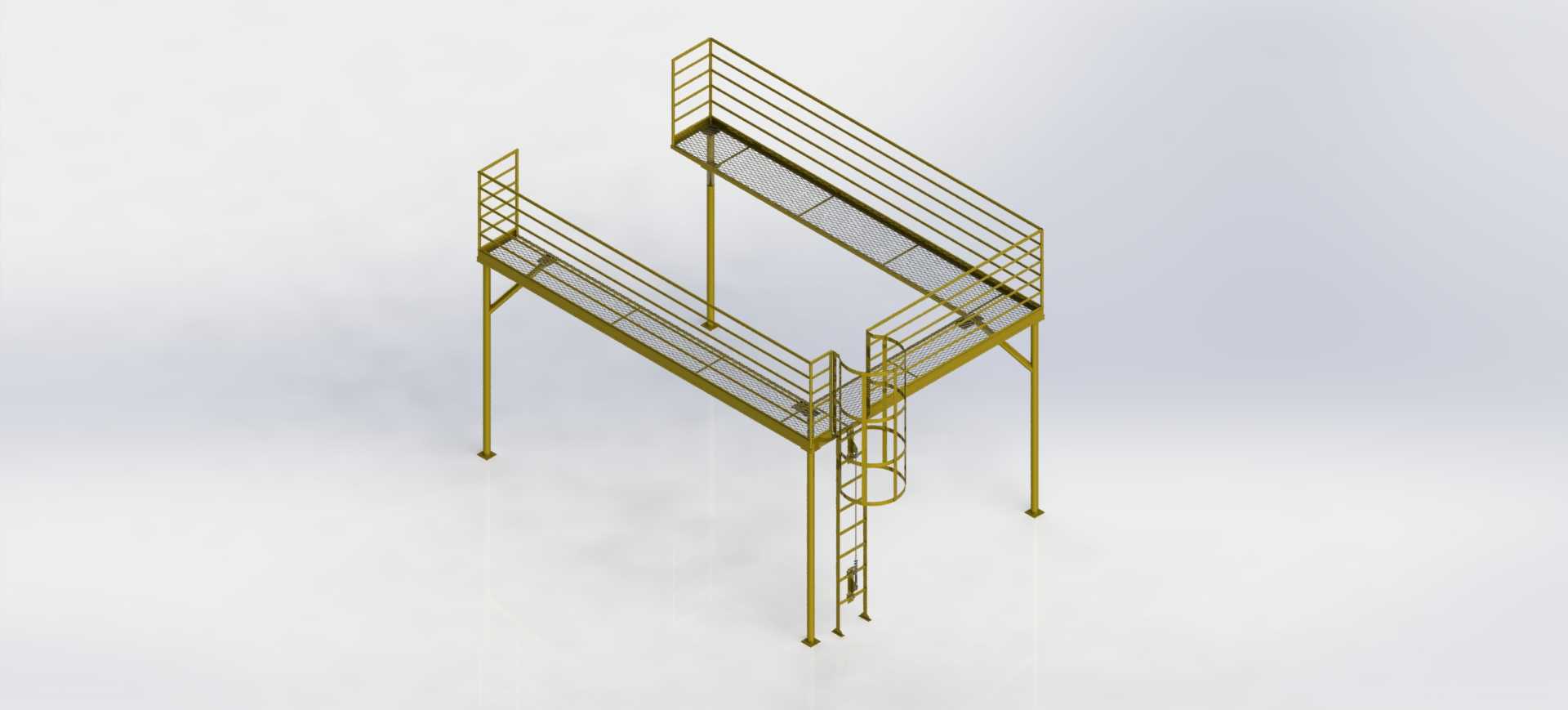

　　这套配套冷凝器使用的双层折返式钢结构操作平台，主要服务于化工、制冷、能源场站中大型立式冷凝器的日常运维、检修作业场景，解决高位冷凝器设备周边无可靠作业落脚点、巡检路线存在高空坠落风险的实际问题。从现场安装边界来看，平台整体采用Z型折返布局，完全贴合冷凝器外侧的安装空间，下层平台起始端对接地面巡检通道，上层平台终点对齐冷凝器顶部的阀门组、仪表接线端位置，两段平台的垂直高差匹配冷凝器的换热段分层高度，作业人员无需额外攀爬设备本体即可抵达所有需要操作的点位。

　　设计阶段优先考虑了高空作业的安全冗余，平台临边全部设置双横杆加踢脚板的防护护栏，护栏高度符合工业作业平台的安全规范要求，护栏竖杆间距控制在防止人员意外滑脱的范围内，踢脚板高度足以避免工具、小零件从平台边缘掉落砸伤下方人员。连接上下层平台的直爬梯设置了护笼结构，爬梯踏棍采用防滑型材，爬梯与平台的衔接处做了加宽过渡处理，人员携带检修工具上下时不会出现卡绊情况。平台的支撑立柱采用等截面型钢制作，立柱底部设置带地脚螺栓孔的安装底板，可直接通过膨胀螺栓固定在混凝土设备基础上，立柱与平台主梁的连接节点采用加劲肋补强，承受额定均布活荷载时不会出现明显挠度变形。

　　平台的走道面板采用格栅通风板结构，也就是标注的冷凝器通风板，这种结构一方面可以降低平台整体自重，减少支撑结构的载荷负担，另一方面可以保证冷凝器周边的空气流通，避免平台遮挡冷凝器的散热通风路径，同时格栅板的镂空结构不会积存雨水、油污，日常巡检时踏板表面不易打滑，清理维护也更方便。两段折返平台的转角位置做了加宽处理，预留出临时放置检修工具、备品备件的空间，作业人员在转角处转身、传递工具时不会因为空间局促发生磕碰。

　　从实际使用逻辑来看，这套平台的走线完全匹配冷凝器的运维流程：日常巡检时人员从地面登上下层平台，可完成冷凝器中部换热管接口、排污阀、温度传感器的检查操作，需要检查顶部安全阀、排气阀、冷媒接口时，沿爬梯登上上层平台即可完成所有操作，全程不需要借助临时梯子或者攀爬设备本体，大幅降低高空作业的风险。设计时也充分考虑了设备检修的大件吊装需求，平台与冷凝器本体之间预留了足够的安全间隙，后期更换冷凝器换热管束、吊装顶部阀组时，不需要拆除平台主体结构，仅需要拆卸局部连接附件即可留出吊装通道。

　　平台的所有钢结构构件都做了统一的防腐涂装处理，适配户外场站或者潮湿车间的使用环境，涂层厚度满足工业防腐要求，长期使用不会因为锈蚀导致结构强度下降。构件之间的连接全部采用标准化的紧固件连接，出厂时可拆分成分段构件运输，现场不需要大量焊接作业，仅需要按照装配标记拧紧紧固件即可完成安装，大幅缩短现场施工周期，也方便后期如果设备布局调整时，平台可以拆解移位重复利用。

　　在尺寸边界的把控上，平台的整体外轮廓没有超出冷凝器设备区的规划红线，走道净宽度满足单人携带工具通行的要求，同时不会过度占用设备周边的巡检通道空间，爬梯的安装位置避开了冷凝器的管道接口、仪表安装位，不会和设备本体的管线、附件产生干涉。平台的顶面高度经过精准核算，作业人员站在平台上操作阀门、查看仪表时，手臂高度、视线高度都处于舒适的作业区间，不需要踮脚或者弯腰操作，降低长期作业的疲劳感。
