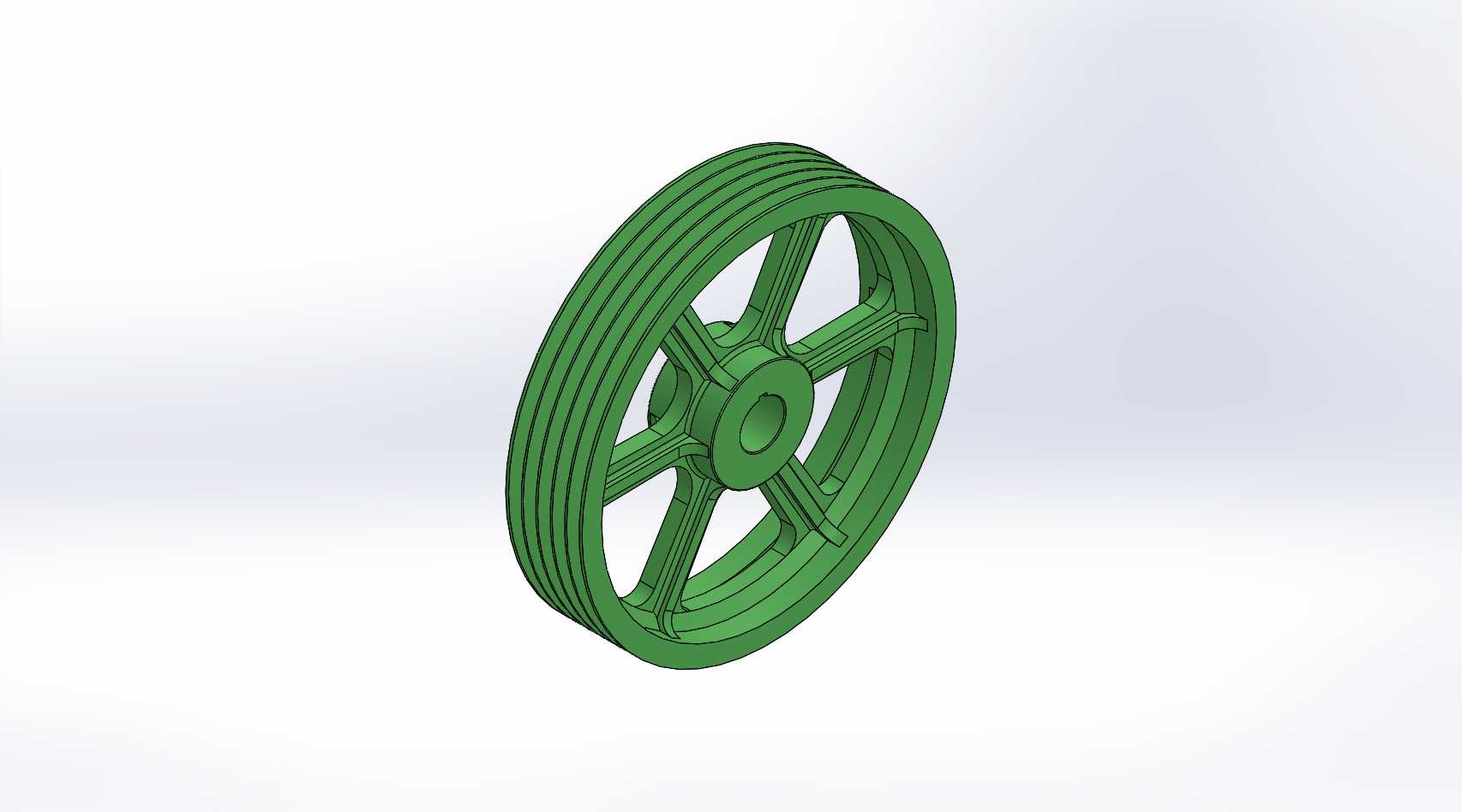

五槽V型380毫米直径传动皮带轮

　　在各类工业传动场景中，带传动凭借缓冲吸振、过载打滑保护动力端的特性，始终占据中小功率传动布局的重要位置，这款五槽V型皮带轮正是适配5V型三角带的专用传动部件，基准直径380mm的规格，刚好覆盖多数中速重载传动的速比匹配需求，常见于风机、水泵、小型物料输送设备、农用加工机械的动力传递环节。从实际安装适配来看，该皮带轮采用辐条式轮辐结构，相比实心轮体能够在保证结构强度的前提下大幅降低自身转动惯量，设备启停阶段的动力冲击更小，同时减少不必要的材料消耗，轮心位置的安装轴孔带定位台阶，装配时能够快速实现轴向定位，配合键槽即可完成周向固定，无需额外设计复杂的轴向锁紧结构，适配常规的直轴输出端安装，安装边界上需要注意，

　　轮体总宽度对应五条5V三角带的排布间距，安装时需要保证动力端与负载端的带轮端面共面，避免三角带偏磨导致的寿命骤降。设计层面上，轮槽的角度严格匹配5V型三角带的楔角，保证三角带与轮槽的侧面充分接触，避免出现底接触或者侧隙过大的问题，有效传递额定扭矩，轮缘位置做了轻微的倒角处理，既能够在挂装三角带时起到导向作用，也能去除加工毛刺避免运行中刮伤带体，辐条采用五根均匀分布的矩形截面辐条，从轮毂位置平滑过渡到轮缘，应力集中点都做了圆角过渡，能够承受长期交变载荷下的疲劳考验，即使在频繁正反转的传动工况下，也不容易出现辐条断裂的失效问题。实际使用过程中，这类辐条式皮带轮相比腹板式结构，散热条件更好，长时间满负载运行时，

　　三角带与轮槽摩擦产生的热量能够通过辐条间的空隙快速散出，避免带体长期高温老化，延长三角带的更换周期。在传动布局选型时，380mm的基准直径对应的传动比范围较宽，搭配小直径主动轮时可以实现1:2到1:4的减速传动，适配多数电机额定转速下的负载转速需求，轮槽的加工精度直接影响传动平稳性，建模过程中严格控制轮槽的间距公差，保证每根三角带的负载分配均匀，避免出现单根带过载提前失效的情况。轮毂位置的厚度经过强度校核，能够传递对应规格五根5V三角带的总额定扭矩，不会出现轮毂开裂或者轴孔压溃的问题，轴孔的尺寸可以根据实际输出轴的直径做适配调整，键槽尺寸符合普通平键的安装标准，不需要定制特殊的连接件，降低现场安装的配件成本。在设备维护环节，

　　这种开式辐条结构的皮带轮也更方便日常检查，能够直接观察到轮槽的磨损情况，当轮槽磨损到三角带底接触时可以及时更换，避免传动效率下降丢转，相比封闭式的轮体结构，清理缠绕的杂物也更加方便，适合多粉尘的车间、户外作业设备这类工况相对恶劣的使用场景。
