大功率螺旋式加热电阻结构设计

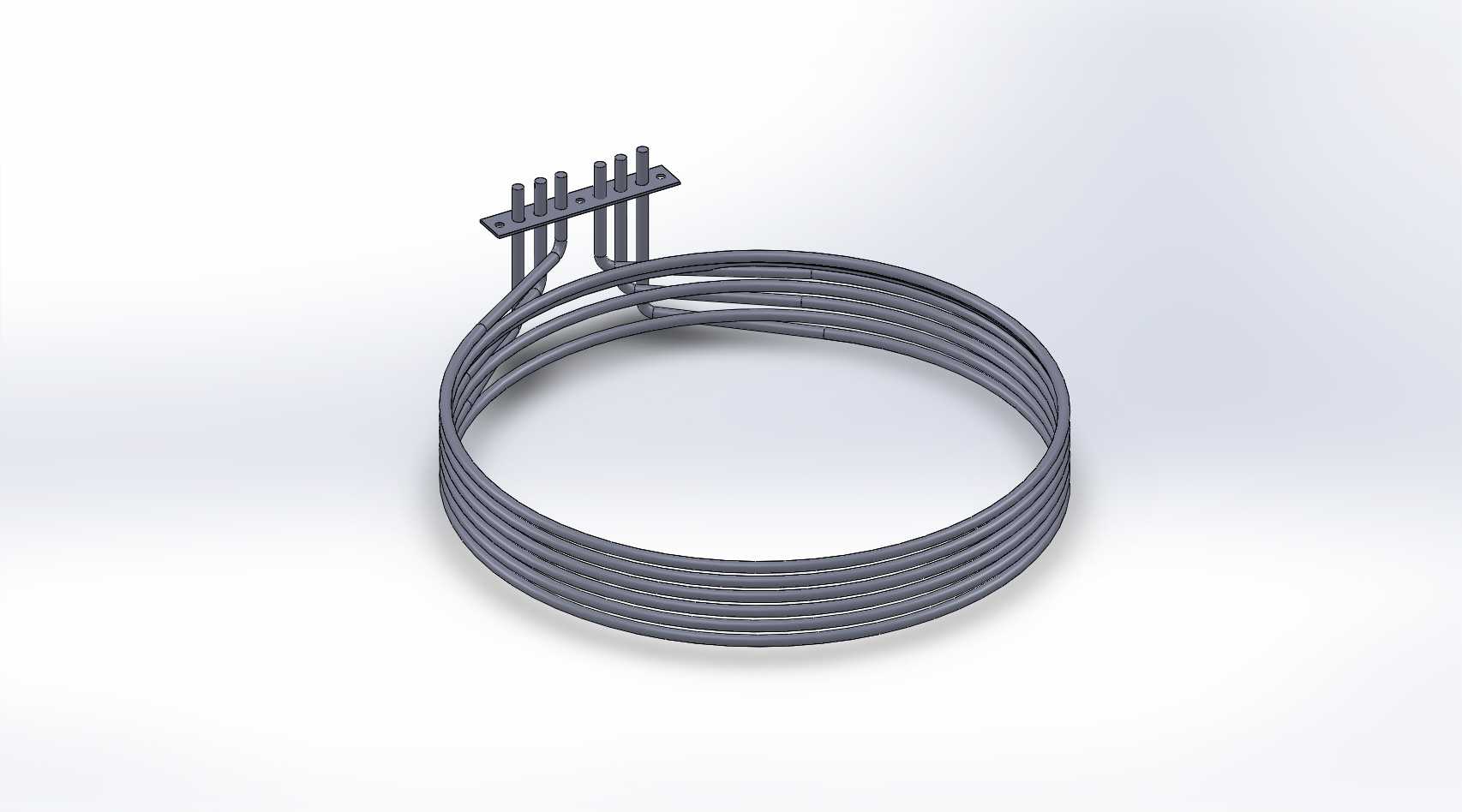

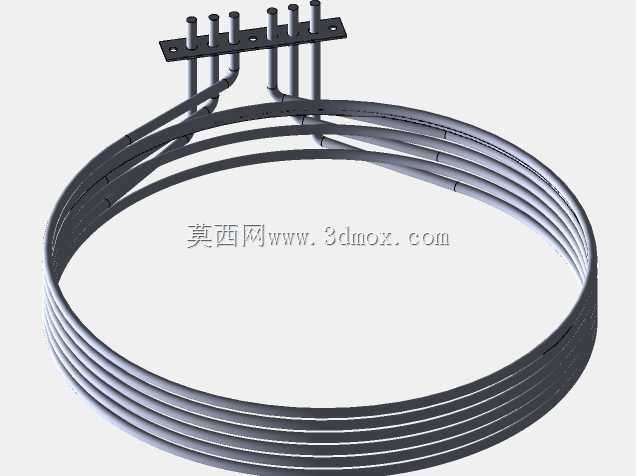

　　在工业电加热系统的设计选型中，大功率螺旋电阻是核心的发热执行部件，这类电阻常应用于工业炉窑、高温热处理设备、大功率负载测试台、流体加热装置等场景，承担电能向热能转换的核心功能，其结构设计合理性直接决定整套加热系统的热效率、运行寿命与安装适配性。本次设计的18000瓦螺旋电阻，采用多圈螺旋盘绕的主体结构，摒弃了传统直排式电阻的空间占用缺陷，将发热段集中在环形区域内，能够适配圆形腔体的加热需求，比如风道环形加热段、反应釜外围加热套、圆形热处理炉的内腔发热单元，这类安装场景下，环形螺旋结构可以让发热面均匀覆盖被加热区域的周向，避免局部热流密度过高导致的被加热件受热不均问题。从结构细节来看，电阻的发热主体采用多根电阻丝并行盘绕的设计，

　　单根电阻丝的载流压力被分摊，在18000瓦的额定功率下，单根电阻丝的工作电流处于合理区间，能够降低电阻丝高温蠕变的速率，延长长期高温工作下的结构稳定性。电阻上端的引出端采用扁钢固定支架结构，多根引出接线柱平行排布在支架上，接线柱的间距满足高压电气间隙要求，能够避免大电流工况下的拉弧、爬电风险，同时支架的安装孔位可以直接与设备的接线腔体固定板适配，不需要额外设计转接固定件，减少现场安装的加工工作量。设计过程中，螺旋圈的螺距经过反复校核，既保证了相邻圈电阻丝之间的绝缘间隙，避免高温下电阻丝膨胀变形导致的圈间短路，又尽可能压缩了整体结构的轴向高度，让整个发热体的结构更紧凑。螺旋的整体外径尺寸适配常规工业圆形加热腔体的通用安装边界，

　　能够直接替换同功率等级的老旧螺旋电阻，不需要对原有设备的腔体结构进行改造，降低设备维护的替换成本。引出端的接线柱长度预留了足够的接线操作空间，即使在接线腔体空间局促的场景下，也能完成电缆端子的压接与固定操作，同时接线柱与螺旋发热段的连接位置采用了大接触面积的焊接结构，避免大电流通过时连接位置出现局部过热，导致接线端烧蚀的问题。在实际工况适配性上，这种螺旋结构的电阻自身具备一定的结构弹性，能够抵消高温工作下电阻丝热胀冷缩产生的结构应力，避免长期冷热循环后电阻丝出现断裂、变形垮塌的问题。相比分段拼接的电阻结构，一体化盘绕的螺旋发热段没有多余的连接接点，减少了潜在的故障点，在长期高温运行下的可靠性更高。针对不同的安装场景，

　　该电阻的螺旋主体可以根据腔体深度调整圈数，在保持总功率不变的前提下，适配不同轴向长度的安装空间，同时上端的固定支架可以根据设备的安装法兰尺寸调整安装孔位的位置与间距，不需要重新设计发热主体结构，就能适配不同设备的安装需求。在热场分布设计上，螺旋结构的发热段从内到外形成多层环形发热面，热量能够以辐射与对流的方式均匀传递到被加热区域，相比单圈发热结构，热场的均匀度提升明显，在对温度均匀性要求较高的热处理工艺场景中，能够有效减少被加热工件的温差，提升热处理工艺的一致性。设计时还考虑了电阻的安装维护便利性，整个发热体为一体化结构，更换时只需要拆卸上端固定支架的紧固螺栓，就能将整个电阻从腔体中抽出，不需要拆解设备内部的其他结构，大幅缩短设备维护的停机时间。电阻丝的材质选型适配高温工作需求，在额定功率下的表面热负荷处于合理区间，避免表面温度过高导致电阻丝氧化加速，同时螺旋结构的通风间隙能够保证热量及时散发，不会出现热量淤积在电阻丝间隙内导致的局部超温问题。在大电流工况下，多根并行的电阻丝结构能够降低单根电阻丝的电流密度，减少电阻丝自身的焦耳热损耗，提升电能到热能的转换效率，同时并行结构的抗机械振动性能更好，在有振动的工业设备场景中，不会因为长期振动导致电阻丝断裂失效。
