三通式手动旋塞控制阀结构设计

　　在中小口径工业流体管路系统里，这类三通旋塞结构的手动阀，常被用在需要快速切换介质流向、或者做支路通断控制的工位，比如实验室小型流体试验台的管路切换、小型化工配料系统的支路分配、暖通系统的小管路介质换向，相比球阀它的启闭行程更短，手柄转动90度就能完成工位切换，操作反馈直接，现场巡检人员不用额外观察阀位标识，仅凭手柄朝向就能快速判断当前通路状态，很适合需要频繁手动操作的低压管路场景。

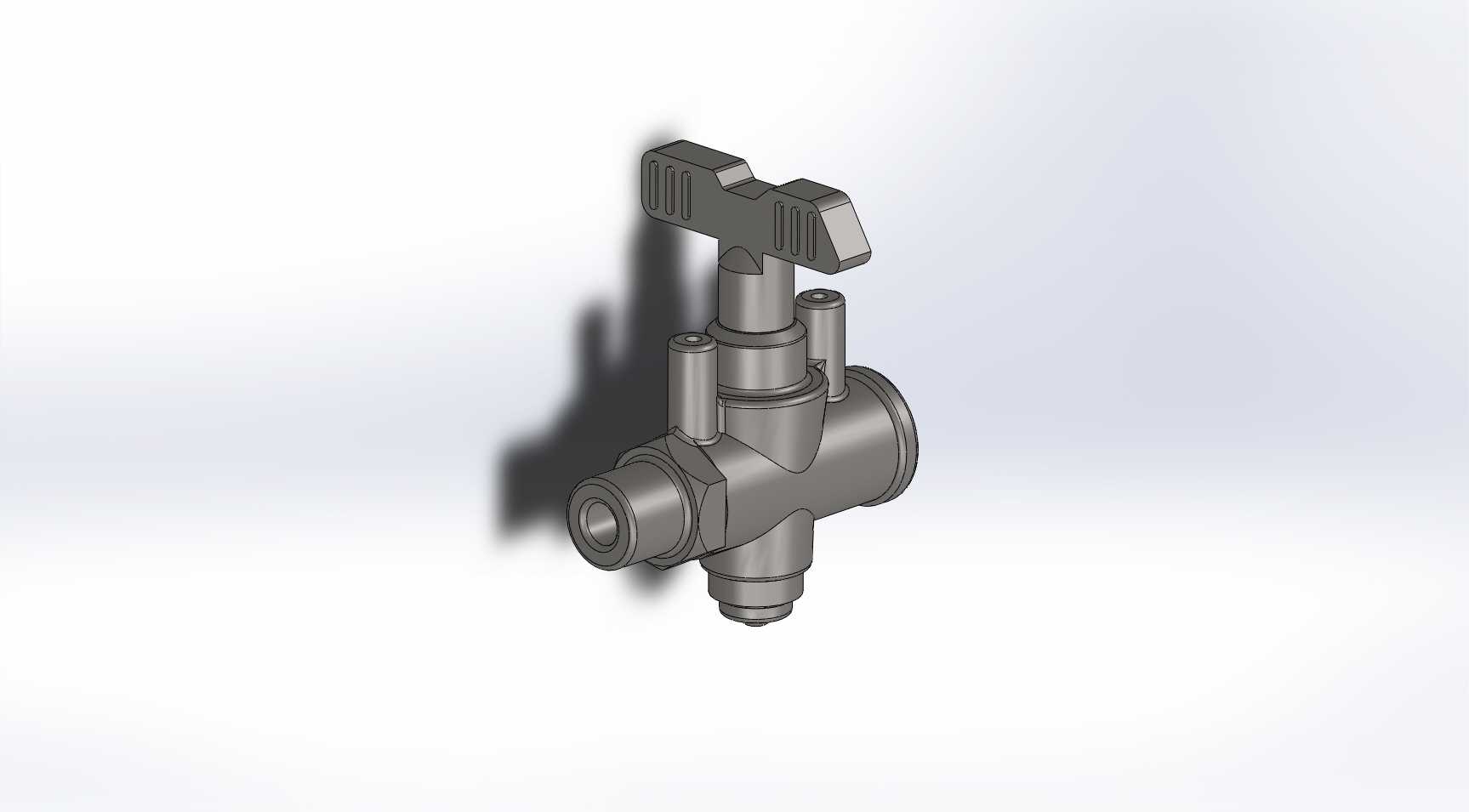

　　从结构设计逻辑来看，这款阀采用的是锥形旋塞密封结构，旋塞与阀体的密封锥面经过配研处理，依靠旋塞与阀体锥面的贴合实现密封，相比软密封结构，金属配研的密封面更耐受少量杂质的冲刷，在输送洁净水、低压蒸汽、轻质油品这类无强腐蚀性的介质时，使用寿命更长，也不会出现软密封材料长期使用老化溶胀的问题。阀体采用三通等径结构，三个接口的通径保持一致，介质在阀腔内的流向转折阻力小，不会出现通径突变带来的压损激增问题，适合对管路压损控制有要求的连续运行管路。顶部的T型手柄做了防滑纹理处理，手柄的力臂长度经过核算，操作人员徒手操作时不需要借助加力杆就能完成启闭，即使是戴劳保手套操作也能稳定施力，不会出现打滑脱手的情况。手柄下方设置了两个限位凸柱，刚好对应旋塞的两个工作工位，转动到限位位置时就代表通路完全切换到位，避免操作人员转动角度不足导致的通路半开、密封面冲蚀的问题。

　　从安装边界来看，三个接口采用外螺纹连接形式，接口的螺纹规格匹配常规低压流体输送用焊接钢管的配套内螺纹接头，安装时不需要额外焊接法兰，直接通过管螺纹就能完成与管路的连接，适合小口径管路的快速拆装维护。阀体的整体外形紧凑，三个接口沿水平方向呈180度加垂直侧向分布，安装时占用的管路空间小，即使是管路排布密集的试验台架或者小型设备内部，也能顺利完成安装，不会和周边的管路、支架产生干涉。旋塞的顶部密封采用填料压盖结构，通过压盖压紧填料实现阀杆部位的动密封，长期使用如果出现填料渗漏的情况，不需要把整个阀从管路上拆下来，只要适当拧紧压盖的紧固螺母就能补偿填料的磨损量，维护操作十分简便。阀体底部设置了一个小型的排污堵头，在管路定期维护时，可以拧下堵头排出阀腔内积存的杂质、冷凝水，避免杂质长期积存卡滞旋塞、或者冲蚀密封锥面。

　　在实际选型应用中，这类阀的工作压力等级适配PN16及以下的低压管路，工作温度范围覆盖-20℃到180℃，可以满足绝大多数常规工业流体、公用工程管路的使用要求。建模过程中，对密封锥面的配合公差做了严格控制，旋塞与阀体锥面的锥度公差控制在AT5级以内，保证装配后密封面的贴合率达到85%以上，避免出现局部密封失效的问题。同时对阀腔的流道做了圆滑过渡处理，介质流经阀腔时不会出现直角对冲的区域，减少了湍流带来的管路振动和噪音，也降低了介质对阀体内壁的冲蚀速率。手柄与旋塞的连接采用方榫结构，装配后不会出现相对转动，长期操作也不会出现手柄松旷、阀位指示不准的问题。
