0-300摄氏度水平杆式温度检测仪表

　　这款水平安装的接触式温度检测仪表，核心测温量程覆盖0至300摄氏度，搭配100毫米长度的探杆结构，主要面向工业现场需要固定点位温度监测、温度阈值控制的场景设计。在常规工业应用中，这类仪表常被安装在小型加热设备、流体输送管路、恒温试验腔体、小型工业锅炉的侧壁位置，依靠探杆插入被测介质内部完成温度采集，表盘直接就地显示实时温度值，部分同结构产品还可附带微动开关触点，在温度达到设定阈值时输出开关量信号，直接联动加热或冷却回路的通断，无需额外配置变送模块即可完成基础的温度闭环控制，非常适合对成本控制要求较高、不需要远程信号传输的单机设备配套使用。

　　从结构设计逻辑来看，这款仪表采用探杆与表盘垂直的水平布局，区别于轴向直出的径向安装温度计，这种结构更适合安装在设备垂直侧壁上，安装完成后表盘正面正对操作人员巡检方向，不需要俯身或侧头即可清晰读取刻度数值，有效降低日常巡检的视读误差。探杆长度设定为100毫米，是经过多场景适配的通用尺寸，既可以满足多数常压管路、小型腔体的插入深度要求，保证测温端处于介质流动区域避免贴壁测温的误差，也不会因为探杆过长导致安装后易受碰撞弯折、运输过程中变形损坏，探杆外壁采用金属导热壳体，内部填充导热介质与感温元件，响应速度可以满足常规工业场景的测温滞后要求，不会因为热传导延迟导致温度控制超差。

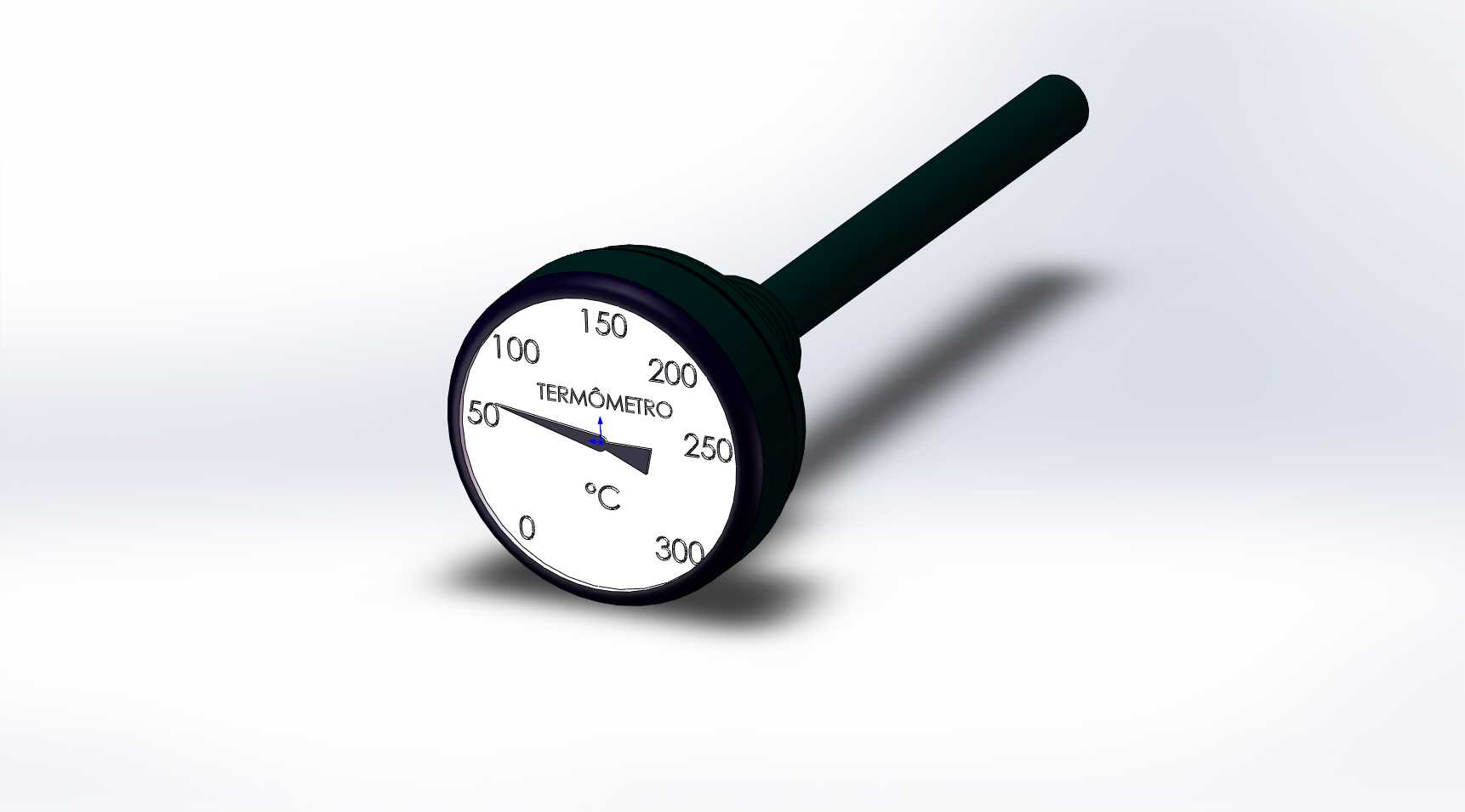

　　表盘部分采用圆形密封结构，表蒙为透明耐冲击材质，刻度盘采用大字号印刷，0、50、100、150、200、250、300摄氏度的刻度标识清晰，每10摄氏度设置细分刻度线，配合黑色三角指针，即使在车间光线一般的环境下也能快速识别温度数值。表盘与探杆的连接部位做了加厚过渡处理，避免安装拧紧时应力集中导致表壳开裂，表壳后部预留安装螺纹结构，安装时只需要在设备侧壁开好对应尺寸的安装孔，拧上固定螺母即可完成固定，不需要额外设计复杂的安装支架，大幅降低现场安装的加工成本与装配工时。

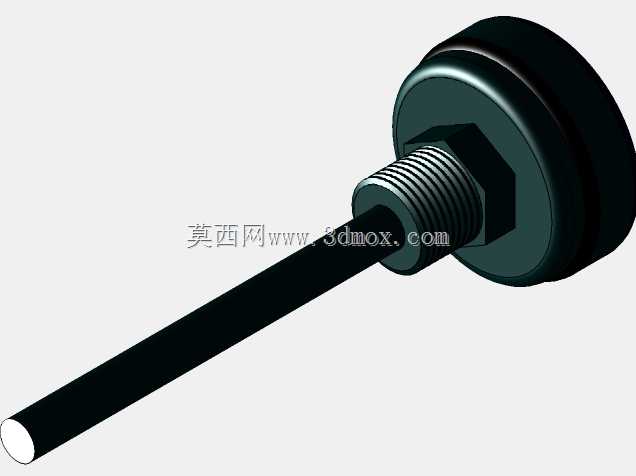

　　在建模细节处理上，这款模型完整还原了实物的结构比例，探杆的直径、表壳的厚度、表盘的刻度布局都与实物保持一致，指针的初始位置对应常温区间，表壳的哑光质感、探杆的金属质感都做了对应表现，既可以用于设备三维装配时的干涉检查，确认安装位置周边是否有足够的操作空间读取数值、是否会与周边管线部件产生碰撞，也可以用于设备操作说明书的配图制作、虚拟仿真培训场景的素材搭建。需要注意的是，这类接触式温度计在选型配套时，要确认被测介质的压力范围不超过探杆的承压上限，安装时探杆插入方向要尽量逆着介质流动方向，保证感温端充分接触被测介质，同时要避免安装在介质流动死角、靠近加热元件直接辐射的位置，防止测温数值出现偏差，日常维护时只需要定期擦拭表蒙灰尘、检查探杆是否有腐蚀弯折即可，不需要复杂的校准操作，长期使用稳定性较好。
