沿海区域压缩机支撑梁组安装结构设计

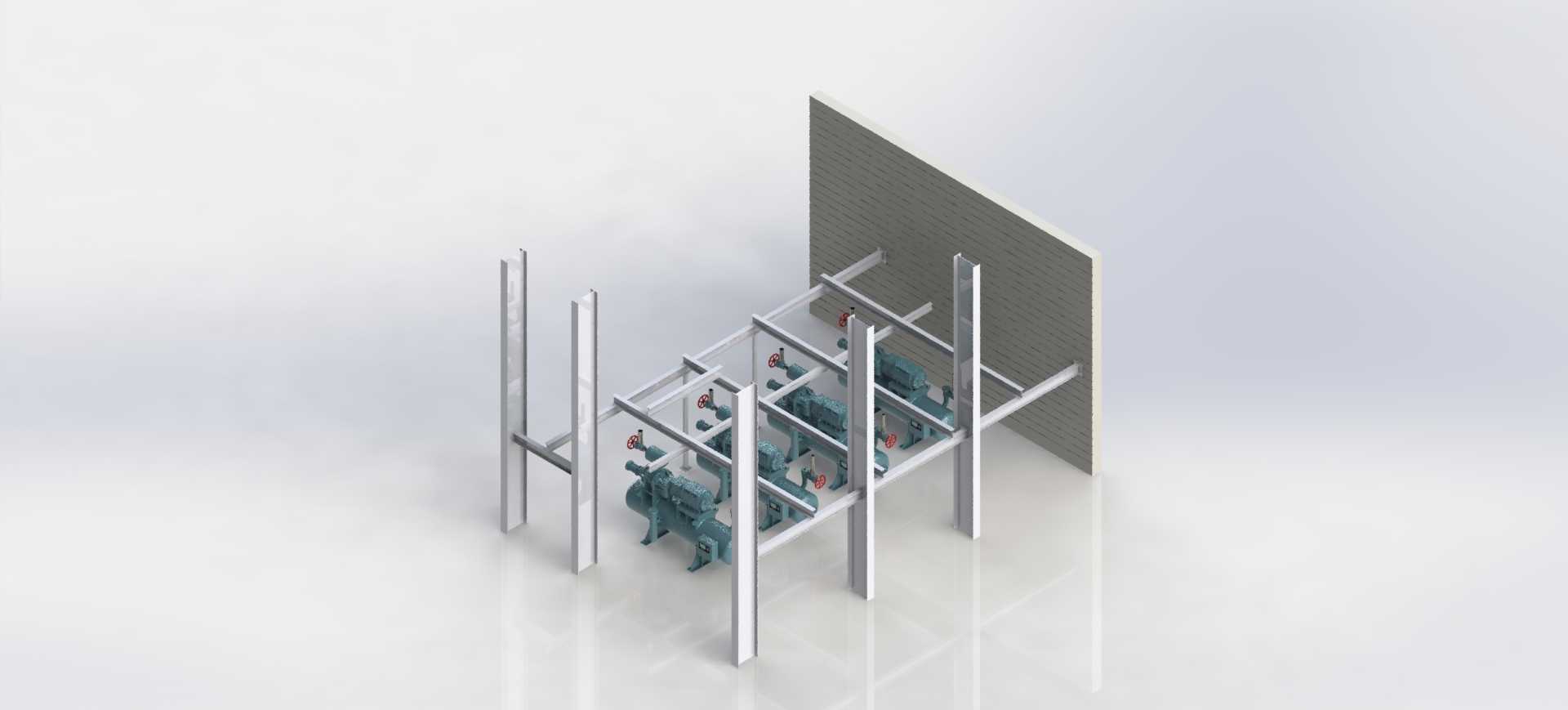

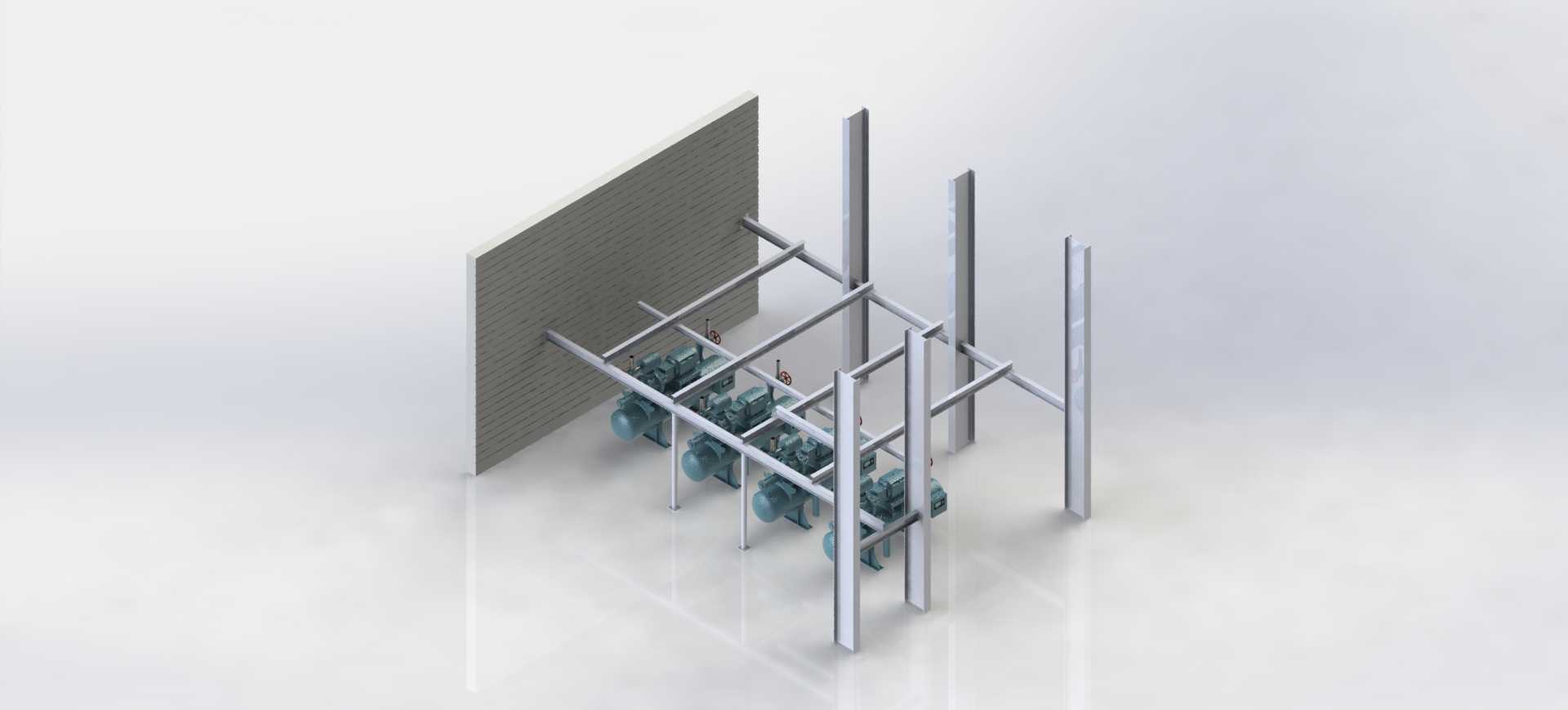

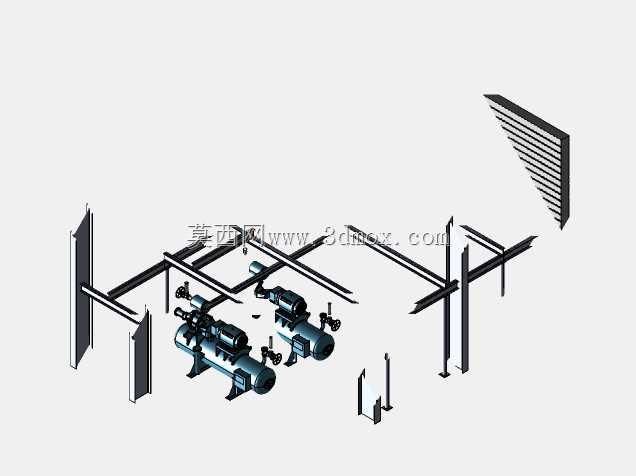

　　这套结构针对沿海高湿高盐雾环境下的多台压缩机集中布设需求设计，核心解决临海工业项目中压缩机组的安装定位、管路排布、运维操作空间预留的实际工程问题。从现场安装边界来看，整套钢结构依托侧方混凝土墙体做单侧固定，竖向承重立柱采用等截面H型钢加工，立柱底部通过预埋地脚螺栓与混凝土地面刚性连接，立柱间距根据单台压缩机的底座安装孔位精准匹配，避免后期设备就位时出现孔位错位需要二次扩孔的问题。横向连接梁分上下两层布设，下层梁的顶面标高与压缩机底座的安装支脚标高完全对齐，梁面预先加工好长条调节孔，允许单台压缩机在横向±50mm范围内调整位置，抵消土建施工时的预埋误差，上层梁主要承担压缩气体管路的承重，同时兼做运维巡检时的临时扶手着力点，

　　梁体边缘做圆弧倒角处理，避免巡检人员磕碰划伤。多台压缩机沿钢结构框架纵向依次排布，单台设备之间预留不小于800mm的操作间隙，满足日常更换滤芯、检修阀门、查看运行参数的操作空间需求，设备与后侧墙体之间预留600mm的管路布设通道，所有进气、排气、排污管路都沿后侧墙体与上层梁的固定管卡排布，管路走向避开设备的散热出风口，防止高温排气影响设备散热效率。设计过程中重点考虑了沿海区域的腐蚀防护需求，所有钢构件表面都做了热浸镀锌加环氧富锌底漆的双层防腐处理，立柱底部与地面接触的位置额外增加了100mm高的混凝土止水台，防止地面积水长期浸泡柱脚造成锈蚀。从受力角度核算，竖向立柱除了承担压缩机的静载荷，还额外考虑了设备运行时的振动载荷，

　　单根立柱的动载荷安全系数取2.5，横向连接梁的挠度控制在跨度的1/500以内，避免管路随梁体振动出现焊缝开裂的问题。框架靠近巡检通道的一侧没有设置全封闭挡板，既保证设备运行时的散热通风，也方便运维人员快速观察设备的运行状态，侧方墙体上的固定点每隔1.5m设置一处，每个固定点都采用化学锚栓植入墙体，植入深度不小于120mm，保证单侧固定的结构稳定性。整套结构没有多余的装饰性构件，所有型钢规格都选用工程常用的标准型号，采购加工便捷，现场安装时只需要按照编号依次拼接立柱与横梁，不需要现场二次切割加工，大幅缩短现场施工周期。设备就位后，压缩机的底座与下层横梁之间加装5mm厚的橡胶减震垫，阻断设备运行振动向钢结构框架传递，

　　降低整个支撑结构的共振风险，上层梁上的管卡都采用带橡胶衬套的专用管卡，避免管路与钢梁硬接触产生振动噪音。针对临海区域可能出现的极端大风天气，框架顶部额外设置了斜向支撑与侧墙连接，增强整体结构的抗侧倾能力，所有连接螺栓都采用不锈钢材质，防止盐雾侵蚀造成螺栓锈死无法拆卸。整个结构的安装边界控制在长6m、宽2.5m、高3.2m的空间范围内，不会占用过多的厂区场地，同时预留了后续增加1台同规格压缩机的扩展接口，不需要对现有框架做大规模改造就能完成设备扩容。
