带内六角孔头部空心外螺纹紧固件结构

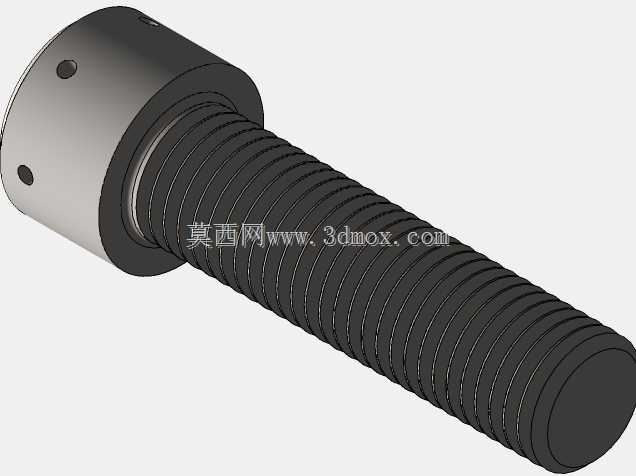

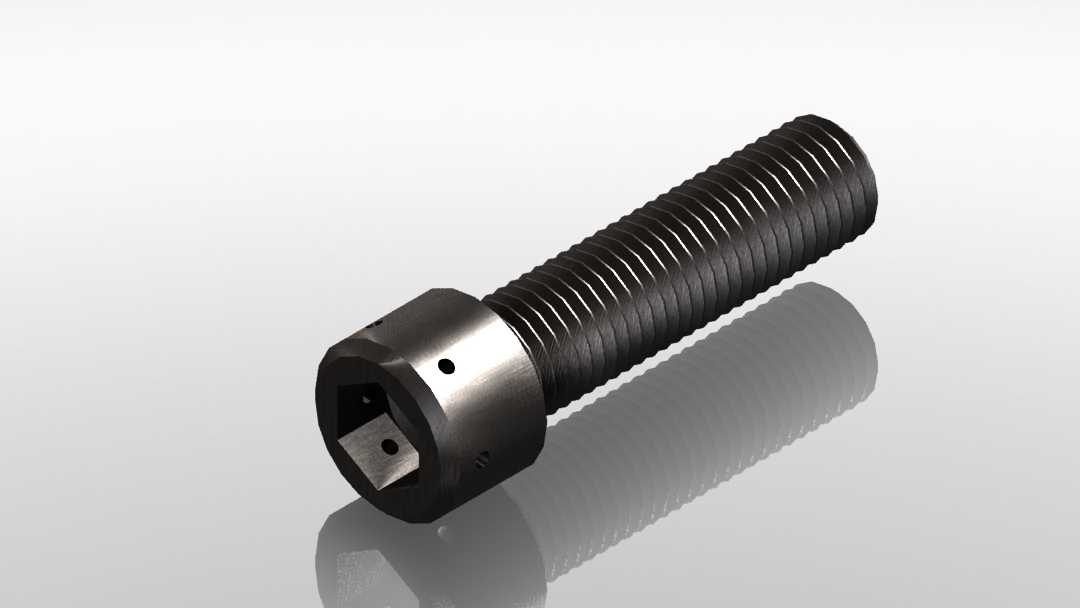

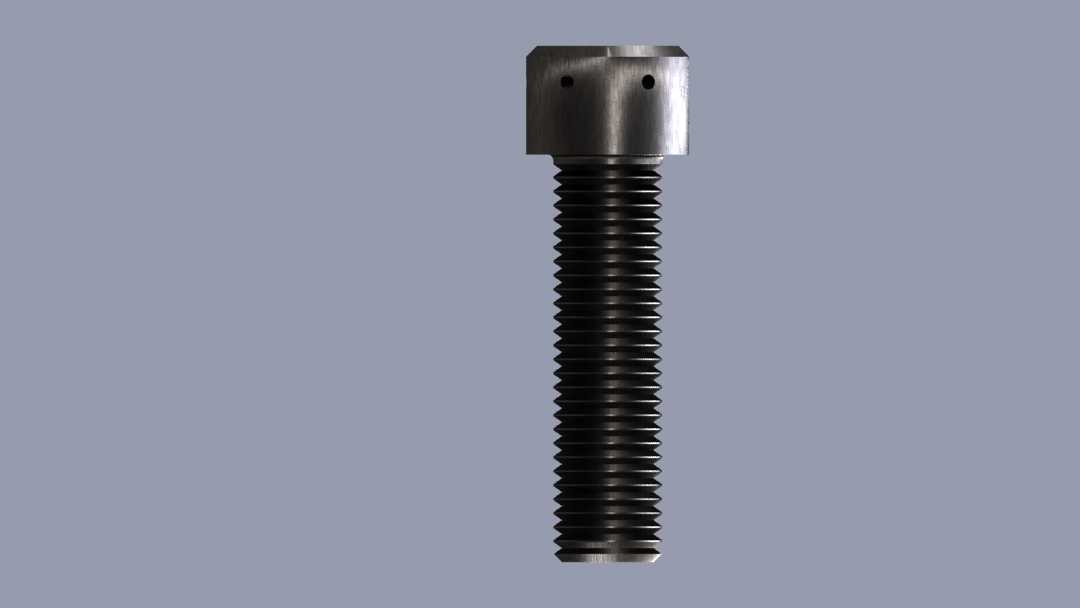

　　这款带特殊头部结构的外螺纹紧固件，在常规螺纹连接场景的基础上，适配了需要中空走料、穿线或者内置顶出机构的装配需求，常见于精密仪器仪表的传感组件安装、小型液压阀块的油路连通、自动化检测设备的探针固定工位，区别于常规实心螺钉的全封闭结构，其杆部全程贯通的内孔可以允许直径小于内孔的管线、杆件直接穿过螺纹连接部位，避免了在连接件侧面额外开孔走管的加工成本，也能减少外接管路外露带来的磕碰干涉风险。从结构设计逻辑来看，头部采用外圆带径向小孔的内六角驱动形式，相比普通沉头内六角螺钉，头部外圆的两个对称小孔可以配合卡簧或者止动钢丝使用，在设备长期受振动冲击的工况下，防止螺钉回转松脱，内六角驱动槽的深度做了加深处理，能够承受更大的拧紧扭矩，

　　不会因为频繁拆装出现槽口滑牙的问题，头部与螺杆衔接的位置做了R角过渡，避免应力集中导致的螺杆根部断裂，这一点在需要频繁调整预紧力的调节工位上尤为重要。螺杆部分采用标准公制粗牙螺纹，牙型角60度，螺纹大径、中径的公差带按照中等精度配合加工，能够适配市面上绝大多数常规预制螺纹孔，不需要额外定制配套螺母或者攻丝规格，贯通内孔的内壁粗糙度控制在Ra1.6以内，走气走液时不会因为内壁毛刺造成流道堵塞，内孔与螺杆外圆的同轴度公差控制在0.02mm以内，穿入细长杆件时不会出现卡滞。安装边界方面，头部的外圆直径比同规格常规内六角螺钉头部大15%左右，对应的安装沉孔直径需要比头部外圆大0.2-0.3mm，沉孔深度要略大于头部厚度，

　　保证拧紧后头部端面不高出安装基准面，螺杆的有效螺纹长度可以根据实际连接厚度选择，拧入螺纹孔的有效啮合长度不小于螺纹大径的1.5倍，才能保证足够的连接强度，头部径向的止动小孔在安装时需要对准设备上的止动销孔，穿入止动钢丝后要将钢丝端头弯折贴紧头部侧面，避免运转过程中剐蹭周边零件。在实际选型应用时，如果是用于气压回路的连通安装，需要在头部贴合面加装对应尺寸的组合密封垫圈，保证贯通孔与安装面流道对接处的气密性，密封垫圈的内孔直径要略大于螺钉内孔直径，避免遮挡流道通径；如果是用于穿设导线的场景，内孔端口需要做0.2mm的倒角处理，防止穿线时尖锐的孔口割破导线绝缘层；如果是用于调节工位的顶丝使用，

　　头部的内六角槽可以配合六角扳手做精细的预紧量调整，径向小孔还可以插入细杆做辅助加力，适合在扳手操作空间不足的狭小装配区域使用。建模过程中，螺纹部分采用真实牙型切除建模而非贴图修饰，能够直接用于后续的装配干涉检查、有限元受力分析，头部的各个小孔、过渡圆角都按照实际加工工艺做了还原，没有出现无法开模或者无法机加工的不合理结构，所有尺寸参数都符合常规紧固件的加工工艺要求，不需要特殊定制刀具就能完成车削、铣削加工，适合结构设计人员直接调用到设备装配模型中，减少重复建模的工作量，也能保证选型时的尺寸匹配精度。
