摩托车37齿后传动链轮结构设计

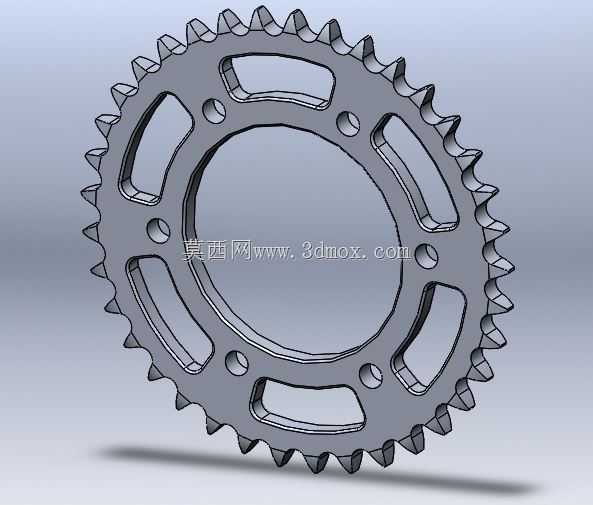

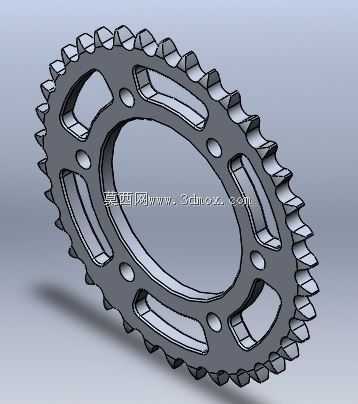

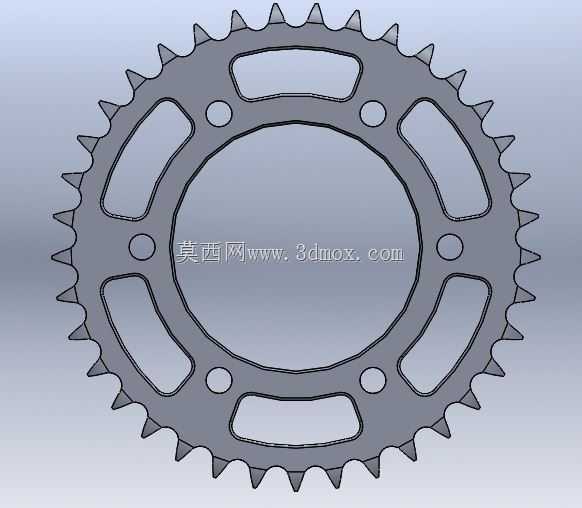

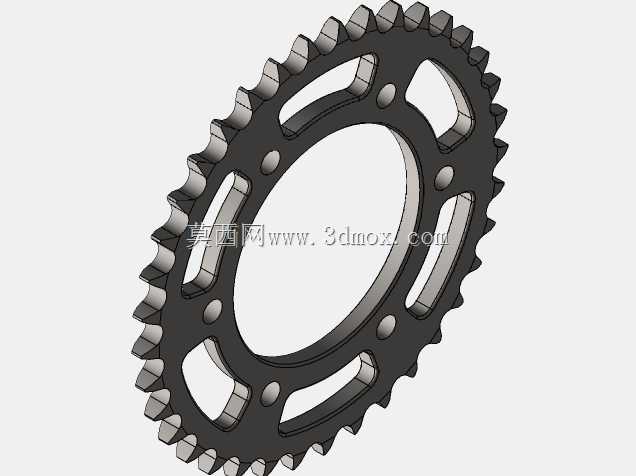

　　在摩托车的动力传输链路里，后传动链轮是直接连接后轮、承接链条传递扭矩的核心受力零件，日常骑行中不管是起步加速的大扭矩输出，还是高速巡航的持续载荷传递，亦或是颠簸路面带来的瞬时冲击，都需要这个零件具备足够的结构强度与尺寸精度，否则很容易出现跳齿、断齿、异常磨损甚至传动失效的问题，直接影响骑行安全。这个37齿的后链轮，在设计之初首先要匹配对应排量车型的传动比需求，37齿的齿数设定是结合前小链轮齿数、发动机输出特性、常用骑行工况做的匹配，既兼顾低速爬坡时的扭矩放大能力，也能保证高速巡航时发动机转速处于合理区间，避免转速过高带来的不必要磨损与油耗上升。从结构设计来看，链轮整体采用环形盘式结构，外圈是标准的渐开线齿形，

　　齿形的轮廓精度直接决定和链条啮合的顺畅度，齿顶做了合理的倒角处理，避免啮合过程中对链条滚子造成硬冲击，齿根位置做了圆弧过渡，减少应力集中，因为骑行过程中链条拉力的交变载荷最容易在齿根位置产生疲劳裂纹，圆弧过渡的曲率是结合材料抗拉强度、冲击韧性反复校核的，保证在额定载荷下齿根的弯曲应力处于材料许用应力范围内。链轮的内圈是安装定位面，中心孔的尺寸公差按照基孔制配合设计，和后轮轮毂的定位轴颈保持小间隙配合，保证安装时能顺利套入，同时不会出现过大的同轴度偏差，避免链轮转动时出现径向跳动，加剧链条和齿面的偏磨。围绕中心孔均匀分布的安装孔，孔位的位置度公差严格控制，保证安装螺栓能顺利穿入，同时让每个螺栓承受的锁紧力均匀，

　　不会出现单个螺栓受力过大松动的情况。在链轮的腹板位置，也就是中心安装区和外圈齿圈之间的连接部分，设计了多组对称分布的镂空减重槽，这些减重槽不是随意开设的，首先是做了拓扑优化，在不降低整体结构刚度的前提下去除冗余材料，既可以降低链轮自身的转动惯量，让后轮的加速响应更灵敏，也能减少车辆的非簧载质量，提升后悬挂的滤震表现；同时镂空槽的边缘都做了圆角过渡，避免应力集中在槽边位置，在减重的同时保证结构强度不会出现明显下降。腹板上还分布了多个小尺寸的定位通孔，这些孔一方面是加工过程中的工艺定位孔，方便齿形加工、热处理装夹时的定位找正，另一方面也可以在安装时作为对位标记，方便维修人员快速对齐安装位置，同时日常使用中也能一定程度上容纳泥沙，

　　减少泥沙卡在链轮和链条之间造成的磨粒磨损。从实际应用场景来看，这类链轮多用于中小排量的跨骑或者越野摩托车，日常通勤场景下需要承受频繁的启停扭矩冲击，非铺装路面骑行时还要承受链条带来的瞬时冲击载荷，所以设计时除了结构尺寸的校核，还要考虑后续热处理的工艺性，齿面需要有足够的硬度来抵抗链条滚子的磨损，芯部又要保持足够的韧性来吸收冲击，避免脆断。安装边界上，链轮的轴向厚度要匹配后轮轮毂的安装槽宽度，安装后链轮的轴向定位面要和轮毂端面完全贴合，锁紧螺栓按照对角顺序拧紧到规定扭矩，保证链轮和后轮的同轴度，同时要和前小链轮保持在同一平面，平面度偏差控制在合理范围内，否则会出现链条偏磨、异响甚至脱链的问题。齿形的节距要和配套链条的节距完全一致，37齿的齿数对应的链轮分度圆直径是固定的，设计时要保证齿圈的径向跳动量在允许范围内，否则转动过程中链条的张紧度会出现周期性变化，不仅会产生异响，还会加速链条和链轮的磨损，缩短整套传动系统的使用寿命。在建模过程中，齿形的绘制是核心环节，需要严格按照滚子链链轮的齿形标准来生成轮廓，不能随意简化齿形曲线，否则后续加工出来的零件啮合时会出现卡滞、磨损快的问题；腹板的镂空结构要做有限元受力分析，模拟最大扭矩输出、瞬时冲击等极端工况下的应力分布，确保最大应力位置的安全系数满足设计要求，不会出现结构失效；安装孔的位置要和对应车型的轮毂安装孔位完全匹配，不能出现孔位偏差导致无法安装的问题。
