多股捻制钢制承重钢缆结构设计

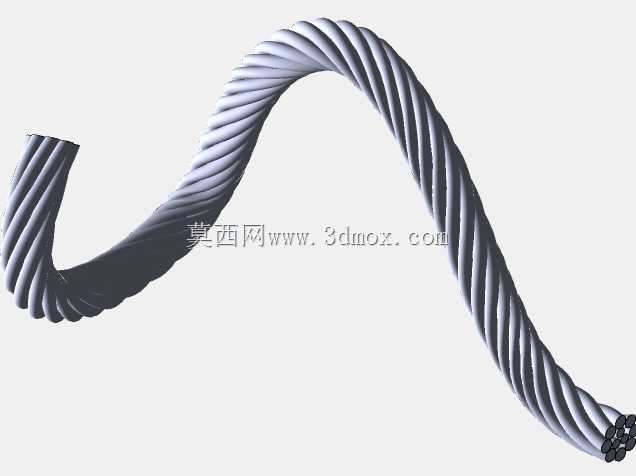

　　做重型起重设备的牵引结构选型时，最先要核算的就是钢缆的破断拉力与疲劳寿命，这版钢缆的三维结构完全按照工程实际的多股捻制逻辑搭建，每一层钢丝的捻向、捻距都做了对应还原，不是那种简化成单根圆柱的示意模型，拿到手就能直接做装配干涉检查、绕轮弯曲仿真，不用再花时间重构外层钢丝的排布细节。平时做港口门座起重机的起升机构设计时，钢缆要配合卷筒、定滑轮组、动滑轮组走完整的缠绕路径，很多新手建模时容易忽略钢缆自身的直径公差，导致装配时出现钢缆与滑轮绳槽侧壁干涉的问题，这版模型在搭建时就预留了常规绳槽的配合间隙，外层钢丝的凸起弧度也做了写实处理，导入装配体后可以直接模拟钢缆在不同起升高度下的弯曲形态，核对最小弯曲半径是否符合规范要求，

　　避免后期生产时出现钢缆早期断丝的问题。除了起重场景，这类钢缆也常用在架空索道的承载索、矿井提升机的牵引索、大型桥梁的缆索承重结构上，不同应用场景对钢缆的结构要求差异很大：比如矿井提升用的钢缆要考虑井下潮湿环境的防腐需求，往往会在股芯位置填充防腐油脂，建模时也把股间的预留间隙做了出来，方便后续做油脂填充的结构示意；索道承载索要承受长期的交变载荷，钢缆的捻距会比普通起重用钢缆更大，模型里对应调整了每股钢丝的螺旋升角，和实际工程参数保持一致。做结构设计时，钢缆的固定端连接也是容易出问题的环节，不管是用楔形套筒固定、压板固定还是合金浇铸固定，都需要准确的钢缆外径尺寸来匹配固定件的内孔，

　　这版模型的外径尺寸按照常规工程常用的公称直径做了等比例还原，端部的钢丝散开形态也做了写实处理，做固定端装配演示时可以直接截取端部段使用，不用再单独修整模型端面。很多人做钢缆建模时会用扫描特征直接扫出整根螺旋线，但实际生产中钢缆的每根钢丝都存在细微的应力变形，尤其是经过预变形处理的钢缆，截断后不会出现散股的情况，模型在搭建时也考虑了这一点，每股钢丝的螺旋终止端做了收束处理，和实际成品的端头形态一致，做爆炸视图或者结构拆解演示时，能清晰展示钢芯、内层股、外层股的层级关系，给生产部门做技术交底时，不用再额外画剖面示意图，直接转动模型就能讲清楚每一层的排布逻辑。平时做设备的运动仿真时，简化的钢缆模型没法模拟弯曲过程中各股钢丝之间的相对位移，

　　这版模型因为是分层搭建的独立实体，可以给每一层钢丝设置对应的接触约束，模拟钢缆绕经滑轮时的层间摩擦、应力分布情况，对于需要做疲劳寿命核算的场景，能直接提取模型的曲率变化数据导入仿真软件，省去了重新建模的时间。还有一类场景是大型舞台的升降吊挂系统，这类场景对钢缆的安全系数要求更高，往往需要采用双钢缆冗余设计，模型的规整度很高，复制装配后不会出现曲面错位的问题，能快速完成多组钢缆的排布，核对每根钢缆的走线角度，避免出现钢缆之间相互摩擦的情况。要注意的是，钢缆在安装时需要保证初始张紧力一致，不然会出现单根钢缆过载的问题，建模时也预留了张紧调节的结构空间，配合端部的调节螺栓装配时，可以直观展示张紧调节的行程范围，方便现场安装人员理解调节逻辑。
