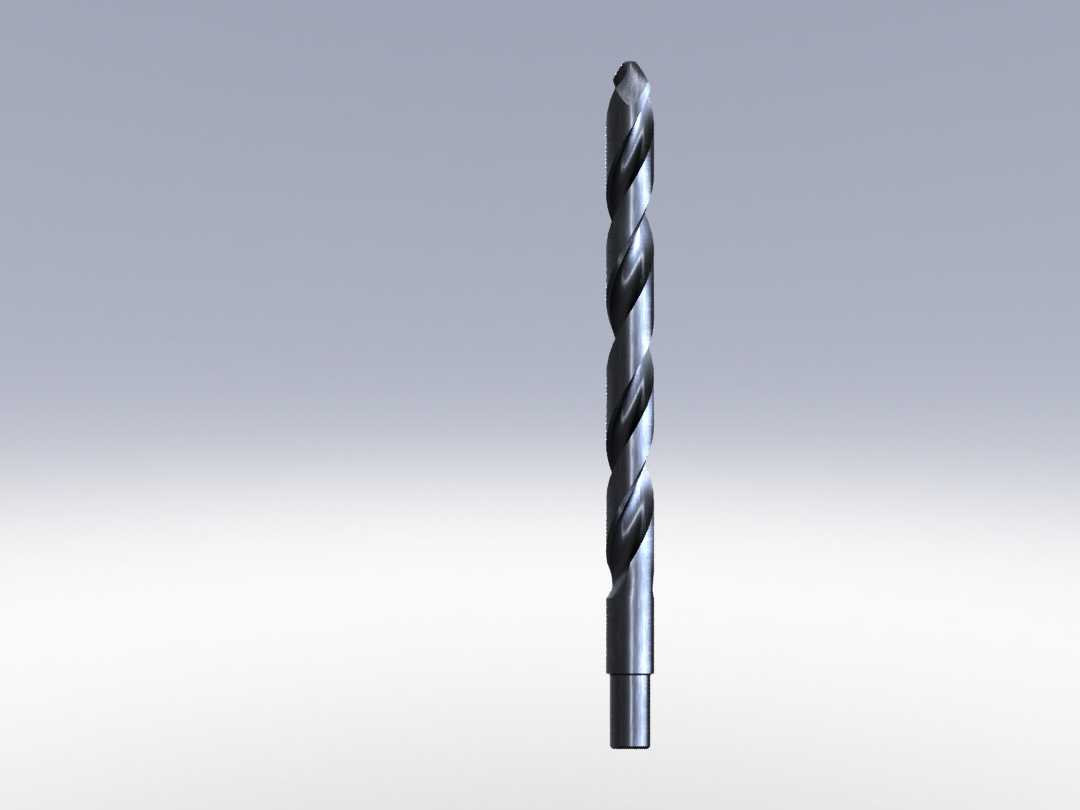

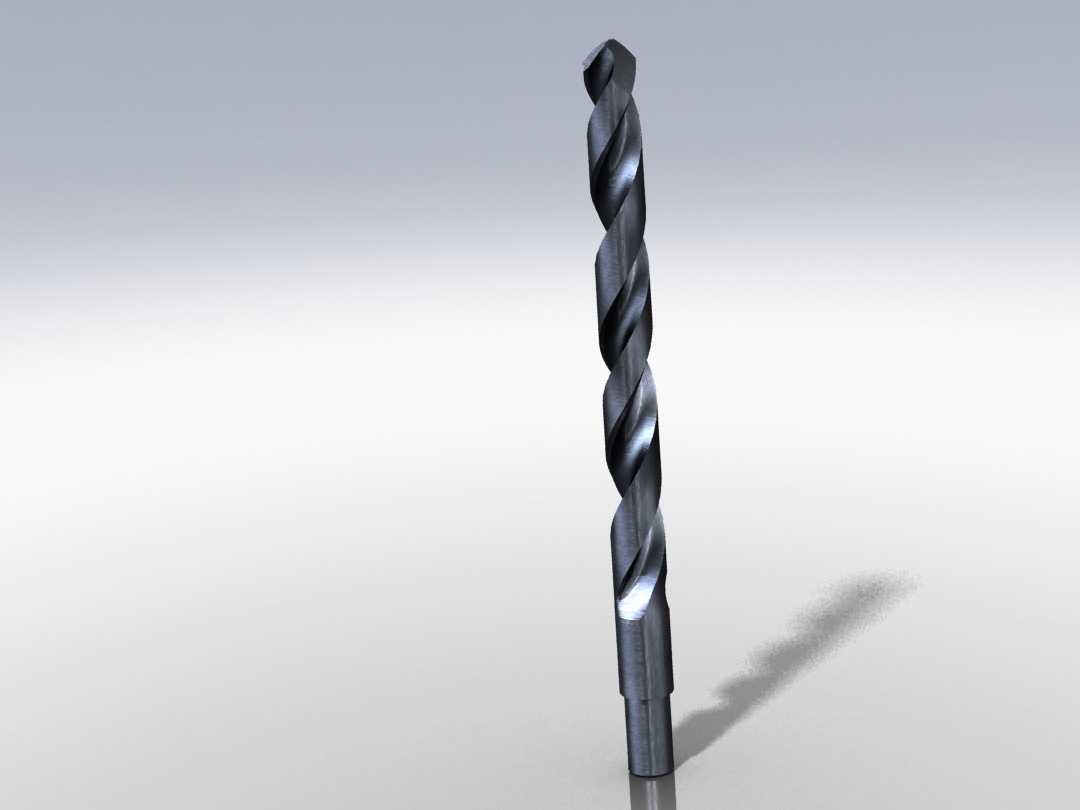

标准直柄麻花钻三维结构设计

　　在常规金属切削加工场景里，直柄麻花钻是钻削工序里应用频次最高的孔加工刀具，不管是普通台式钻床、立式钻床的单件小批量加工，还是加工中心、数控铣床的批量精密孔加工，甚至是手持电钻的现场装配修配作业，都能见到这类刀具的身影。它的核心用途是在实体工件材料上加工出圆柱形通孔或盲孔，适配的加工材料覆盖普通碳素结构钢、合金结构钢、铸铁、有色金属等绝大多数常见工程材料，是机械加工车间、装配维修现场、五金加工门店必不可少的消耗类工装配件。

　　从功能特性来看，这款直柄麻花钻采用经典的双螺旋槽结构设计，两条对称分布的螺旋排屑槽沿着钻体轴向螺旋延伸，槽型的螺旋角度经过反复验证适配常规钢件加工，能够在钻削过程中让切屑沿着螺旋槽顺畅排出孔外，避免切屑堵塞在孔内造成钻头崩刃、孔壁划伤甚至钻头折断的问题。钻尖部分采用标准118度顶角设计，这个角度是长期加工实践中总结出的通用加工最优角度，既能够保证钻尖切入材料时的定心稳定性，减少入钻时的滑移偏摆，又能兼顾切削刃的强度，避免钻尖过早磨损。两条主切削刃对称分布在钻尖两侧，刃口经过合理的后角设计，能够在钻削时有效减少切削阻力，降低钻削过程中的扭矩负载，同时副切削刃也就是刃带部分沿着螺旋槽外侧分布，既能够起到导向修光孔壁的作用，保证加工孔的圆柱度和表面粗糙度，又能减少钻体和孔壁之间的摩擦面积，降低钻削过程中的发热。钻柄部分为标准直柄结构，能够适配普通钻夹头的装夹需求，装夹时无需配套专用套具，通用性极强，不管是手动 tightening 的普通钻夹头还是自紧式钻夹头都能可靠装夹，装夹后同轴度能够满足常规孔加工的精度要求。

　　在设计思路上，这款钻头的三维建模完全遵循金属切削刀具的设计规范，首先从钻尖的几何参数入手，先确定钻尖的顶角、后角、横刃斜角等核心切削参数，再沿着钻体轴向扫掠生成螺旋排屑槽，螺旋槽的截面形状兼顾排屑空间和钻体芯厚的强度平衡——芯厚从钻尖向钻柄方向逐渐递增，既保证钻尖部分有足够的容屑空间，又能提升钻体整体的刚性，减少深孔加工时的钻头振颤。刃带的宽度设计控制在合理范围内，过宽会增大摩擦导致钻头发热退火，过窄则会降低导向精度加剧钻头磨损。横刃部分的设计也符合标准钻头的结构特征，横刃的存在会在入钻时产生一定的轴向抗力，这也是标准麻花钻的典型结构特征，建模时完整还原了横刃的几何形态，能够用于后续的钻削受力仿真、刃磨工艺模拟等场景。

　　从外形尺寸与安装边界来看，这款钻头的整体长径比属于常规通用规格，既能够满足常见厚度工件的钻孔深度需求，又不会因为长径比过大导致钻削刚性不足。直柄部分的直径和钻体工作部分直径保持一致，属于等直柄结构，装夹时钻柄伸入钻夹头的长度需要满足夹头的最小装夹深度要求，避免装夹长度不足导致钻削时钻头打滑或偏摆。钻头工作部分的总长度需要大于待加工孔的深度，保证排屑槽能够完全伸出孔外，确保切屑能够顺利排出。在实际选型适配时，需要根据待加工孔的直径选择对应规格的钻头，同时根据加工材料的不同调整钻削的转速和进给参数，比如加工铝合金等软金属时可以适当提高转速加大进给，加工淬火钢等硬材料时则需要降低转速减少进给，配合合适的切削液来延长钻头使用寿命。

　　在三维建模的细节处理上，模型完整还原了钻头的所有结构特征，包括螺旋槽的光滑过渡曲面、切削刃的锐边特征、刃带的圆柱面形态、钻柄的光滑圆柱表面，甚至连钻尖部分横刃与主切削刃的交接过渡都做了准确还原，没有做过度的简化处理，能够直接用于钻削加工的运动仿真、加工工艺的动画演示、刀具库的模型搭建，也可以用于工装设计时的刀具干涉检查——比如在设计钻模、钻孔夹具时，可以直接调用这个模型来验证夹具的钻套孔径、避让空间是否和钻头匹配，避免实际加工时出现夹具和刀具碰撞的问题。对于刀具设计从业者来说，这个模型也可以作为基础模板，通过调整螺旋角、顶角、芯厚、槽型截面等参数，快速衍生出适配不同加工场景的专用钻头模型，比如加工不锈钢的大螺旋角钻头、加工铸铁的小顶角钻头等，大幅提升设计迭代的效率。
