架子鼓双踩锤传动结构三维设计

　　这套双踩踏板结构，核心服务于架子鼓底鼓的高速双踩演奏场景，是鼓手实现底鼓连续快速击打的核心执行部件，区别于单踩踏板的单次击打逻辑，双踩结构通过左右两组独立踏板配合联动长轴，可让鼓手在坐姿状态下通过双脚交替发力，实现单脚无法达到的击打频率，覆盖从重金属音乐的高速底鼓blast beat到融合爵士的复合节奏底鼓演奏需求，在专业打击乐演奏、录音室录制、现场演出场景中都属于高频使用的核心配件。

　　从实际使用的功能逻辑来看，整套结构分为左右两个独立踏板单元与中间的传动连接组件，每个踏板单元都包含脚踏板、复位弹簧、链条传动副、锤头安装座、高度调节支架几个核心部分。踏板表面做了防滑纹理设计，匹配鼓手穿鞋踩踏时的摩擦力需求，避免高速踩踏过程中脚底打滑；踏板与底部安装板之间采用铰接结构，铰接点设置在踏板靠近鼓手的一端，踩下踏板时远端向上抬起，通过链条带动上方的锤头转轴转动，让锤头完成向前敲击底鼓鼓面的动作，松开踏板时支架上的拉伸复位弹簧会带动转轴反向回转，让踏板回到初始位置，同时锤头复位准备下一次击打。

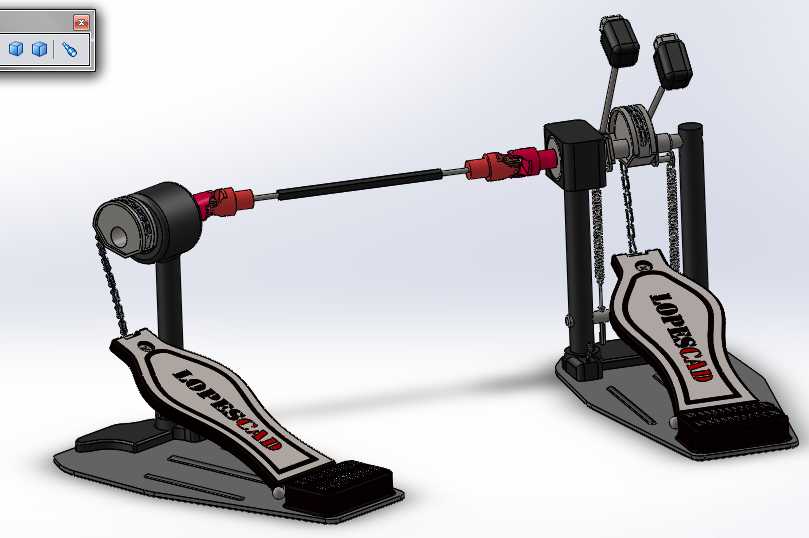

　　设计过程中首先要考虑的是左右两个踏板的击打一致性问题，中间的连接长轴采用刚性轴配合万向节结构？不对，图中可见的红色连接部件是可调节长度的传动轴，用来适配不同鼓手的双脚间距需求，毕竟不同身高、不同演奏习惯的鼓手，双脚分开的距离差异很大，传动轴的长度调节结构可以让两个踏板单元的间距在一定范围内无级调整，同时保证左右两个锤头转轴的转动角度完全同步，避免左右脚踩下相同行程时锤头击打力度、击打时机出现偏差，这一点对于高速演奏时的节奏稳定性至关重要。

　　安装边界方面，单个踏板单元的底部是宽幅金属底板，底板上预留了防滑垫安装槽与底鼓压框固定结构，使用时可以通过底板前端的卡扣卡在底鼓的下边框上，配合底板尾部的配重块或者地钉结构，避免高速踩踏时踏板整体移位；锤头安装座的高度可以通过支架上的锁紧螺丝调节，适配不同尺寸的底鼓鼓面高度，也可以满足不同鼓手对锤头击打位置的偏好——击打鼓面中心位置音色更厚重，击打偏边缘位置音色更尖锐，调节结构的行程覆盖了常规18英寸到24英寸底鼓的高度差范围。

　　结构细节上，链条传动采用了双链条并行的设计，相比单链条结构，双链条的传动间隙更小，长期使用后的拉伸变形量更均匀，不会出现单链拉伸后传动旷量变大导致的击打虚位问题；踏板的铰接位置采用了含油轴承衬套，减少长期反复转动的磨损，降低踩踏时的阻尼异音，保证脚感的顺滑度；复位弹簧的预紧力可以通过支架顶部的调节旋钮调整，不同力度偏好的鼓手可以根据自己的脚感需求调整弹簧拉力，喜欢重脚感的鼓手可以调大弹簧预紧力，获得更清晰的踩踏反馈，喜欢轻快脚感的鼓手可以调小预紧力，降低长时间高速踩踏的脚部疲劳。

　　从建模的结构还原角度来看，这套模型完整复刻了实体产品的装配关系，踏板的防滑纹理、链条的链节结构、传动轴的调节锁紧结构、支架上的刻度标识都做了对应还原，可作为打击乐配件结构设计的参考样件，也可用于演奏设备的虚拟装配演示、结构受力仿真分析的基础模型，在做同类踏板产品的改型设计时，可以直接参考这套结构的传动比设计——踏板踩下的行程与锤头摆动角度的传动比直接决定了脚感的灵敏度，这套结构的传动比设置在1:3.2左右，也就是踏板踩下10mm行程时锤头摆动32度，刚好匹配大多数专业鼓手的踩踏习惯，既不会因为传动比太大导致脚感过于灵敏不好控制，也不会因为传动比太小导致需要踩下很深的行程才能完成击打，增加脚部负担。另外，两个踏板单元的结构除了踏板表面的标识方向不同，其余零部件的通用化率达到90%以上，这种设计可以降低生产过程中的零部件开模成本，也方便后期的配件更换维护，单个零件损坏时不需要更换整个踏板单元，只需要替换对应损坏的通用零件即可，这也是专业级打击乐配件在设计时需要重点考虑的可维护性需求。
