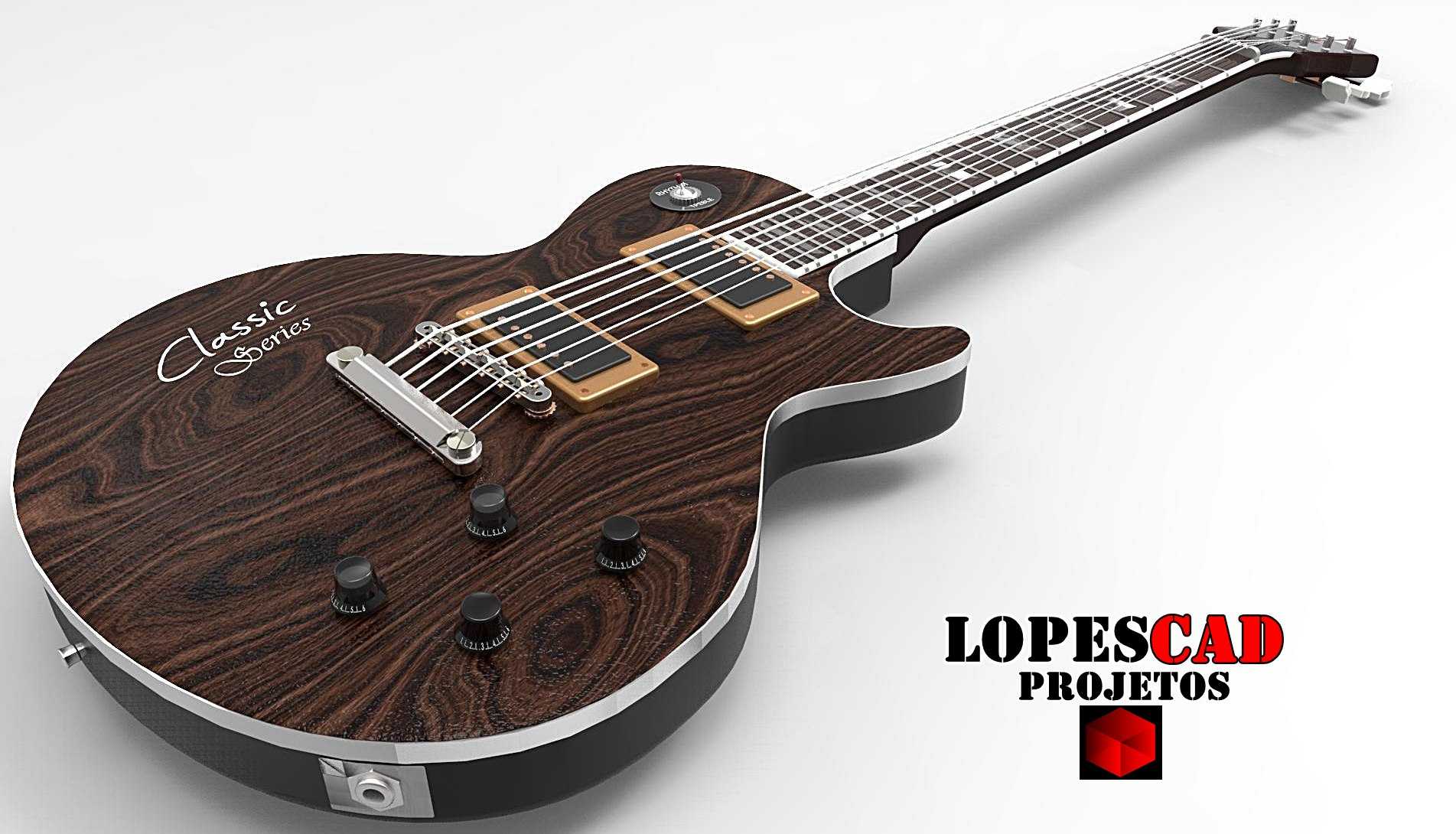

吉布森莱斯保罗经典款电吉他结构设计

　　这款电吉他的结构设计围绕弦鸣乐器的声学传导与演奏操控需求展开，琴身采用桃花心木基底搭配枫木贴面的层叠结构，曲面轮廓完全贴合人体坐姿演奏时的腿部贴合角度，琴身最厚处控制在62mm，边缘做15度斜角收边处理，避免长时间演奏时硌靠腿部造成的不适感。琴颈与琴身采用插接式连接结构，插接深度达到85mm，相比螺栓连接结构能更好地传递琴弦振动能量，减少结构连接处的振动损耗，有效提升延音表现。指板采用弧度为12英寸的曲面设计，品丝采用镍银合金材质，每一品的安装位置严格按照十二平均律的弦长比例计算定位，有效弦长设定为628.65mm，适配标准吉他弦的张力范围，从0.09英寸规格到0.11英寸规格的琴弦均可安装使用，六根琴弦的弦距在12品位置控制在1.

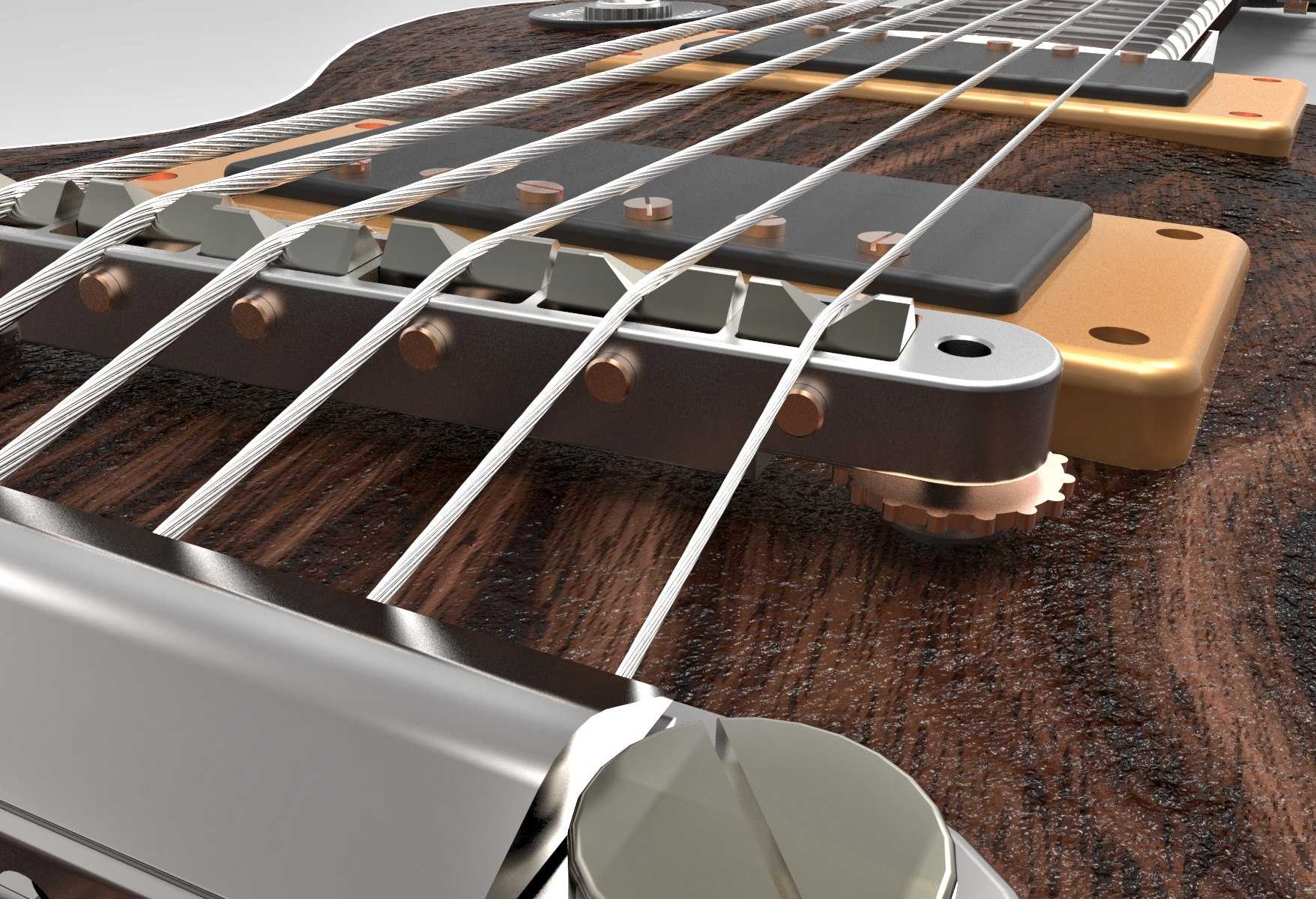

　　5mm到2.0mm区间，兼顾低把位演奏的手感与高把位推弦时的不打弦要求。琴身搭载的双线圈拾音器采用对称式安装布局，琴颈拾音器与琴桥拾音器的安装位置分别对应琴弦振动的波腹与波节区域，可输出不同频段的音色信号，拾音器固定螺丝预留2mm的高度调节余量，使用者可根据演奏风格调整拾音器与琴弦的间距，改变输出信号的增益大小。琴身正面的四个控制旋钮分别对应两个音量电位器与两个音色电位器，旋钮下方的电位器安装孔位做沉台处理，电位器轴套与琴身面板的配合间隙控制在0.1mm，避免旋钮转动时出现旷量晃动。琴桥采用固定式拉弦板结构，拉弦板的安装座通过两颗M4螺丝固定在琴身尾部的预埋金属螺母上，每个弦鞍可独立调节前后位置与高度，用于校准每根琴弦的音准与弦距，

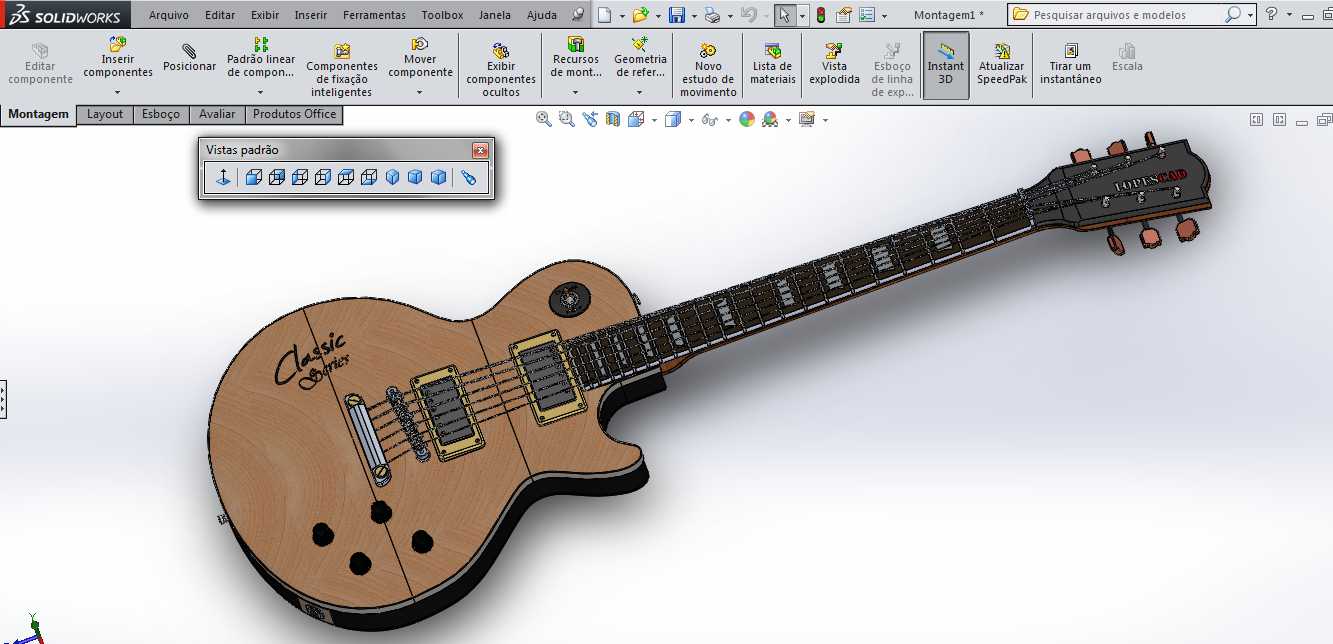

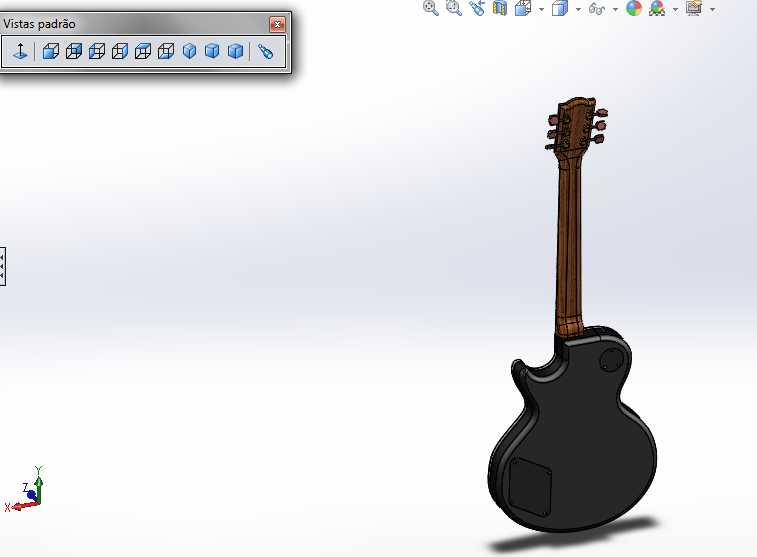

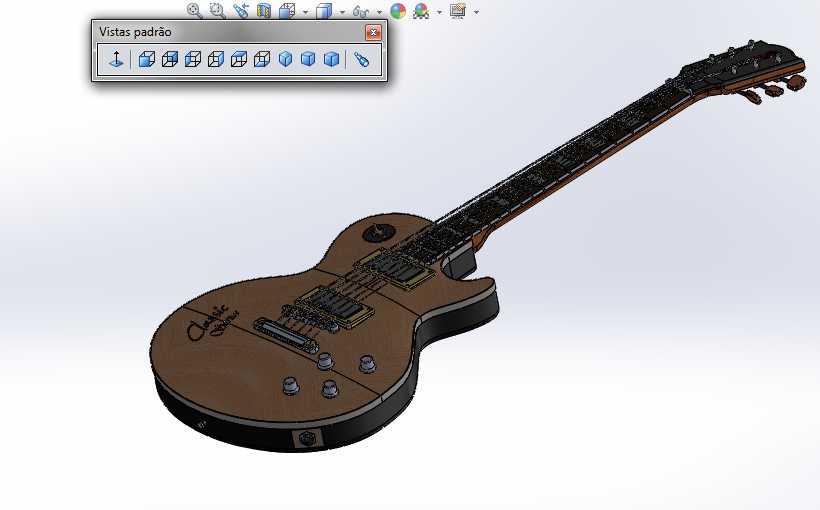

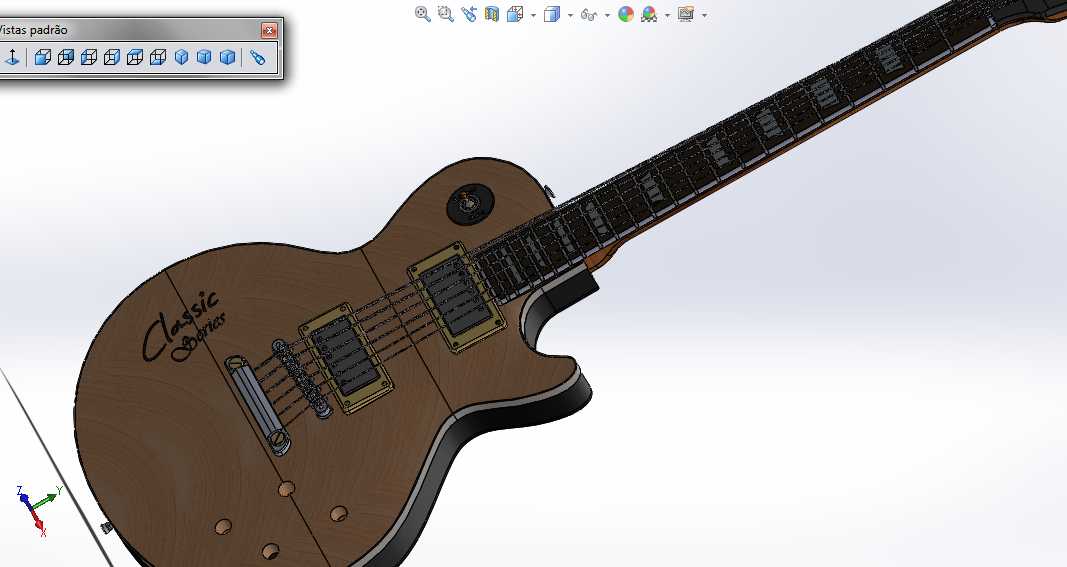

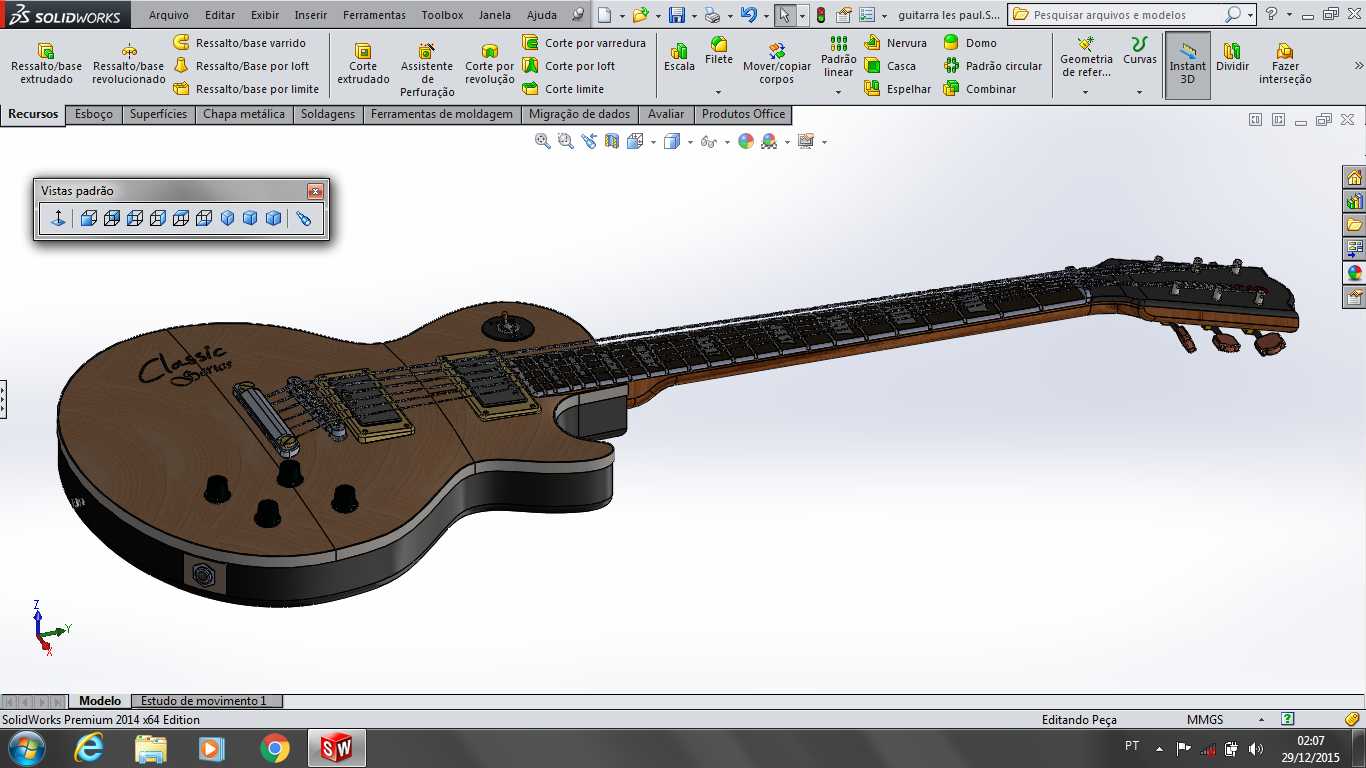

　　琴头位置的弦钮采用封闭式齿轮结构，传动比为18:1，调弦时的微调精度更高，能有效减少演奏过程中的跑弦问题。琴身内部的电路走线槽沿琴身内部的加强筋位置开设，槽体深度为8mm，走线完成后用铝箔屏蔽层覆盖，可有效减少外界电磁信号对拾音器输出的干扰，降低演奏时的电流底噪。琴身的漆面采用高光聚氨酯涂层，涂层厚度控制在0.2mm，既可以保护实木琴身不受温湿度变化导致的开裂变形，又不会过度阻碍木材本身的振动传导，保留乐器本身的声学特性。从结构设计的角度来看，这款电吉他的所有曲面轮廓都可通过三维曲面建模完成，琴身的不规则曲面采用多截面放样配合曲面修剪实现，所有安装孔位的定位尺寸都严格匹配市售标准电吉他配件的安装规格，

　　可直接用于数控加工中心的琴身铣削加工，也可作为乐器设计从业者的结构参考案例，用于同类弦乐器的结构开发与改型设计。在实际生产场景中，该模型的结构拆分完全适配实木乐器的加工工艺流程，琴身、琴颈、指板、琴桥、拾音器、弦钮等部件均可单独拆分加工后再完成总装，各部件的配合公差都按照木质零件与金属零件的不同装配要求设定，木质部件之间的配合采用过盈0.05mm的公差配合，金属配件与木质琴身的配合采用间隙0.1mm的公差配合，方便组装时的调试与后期维护更换配件。
