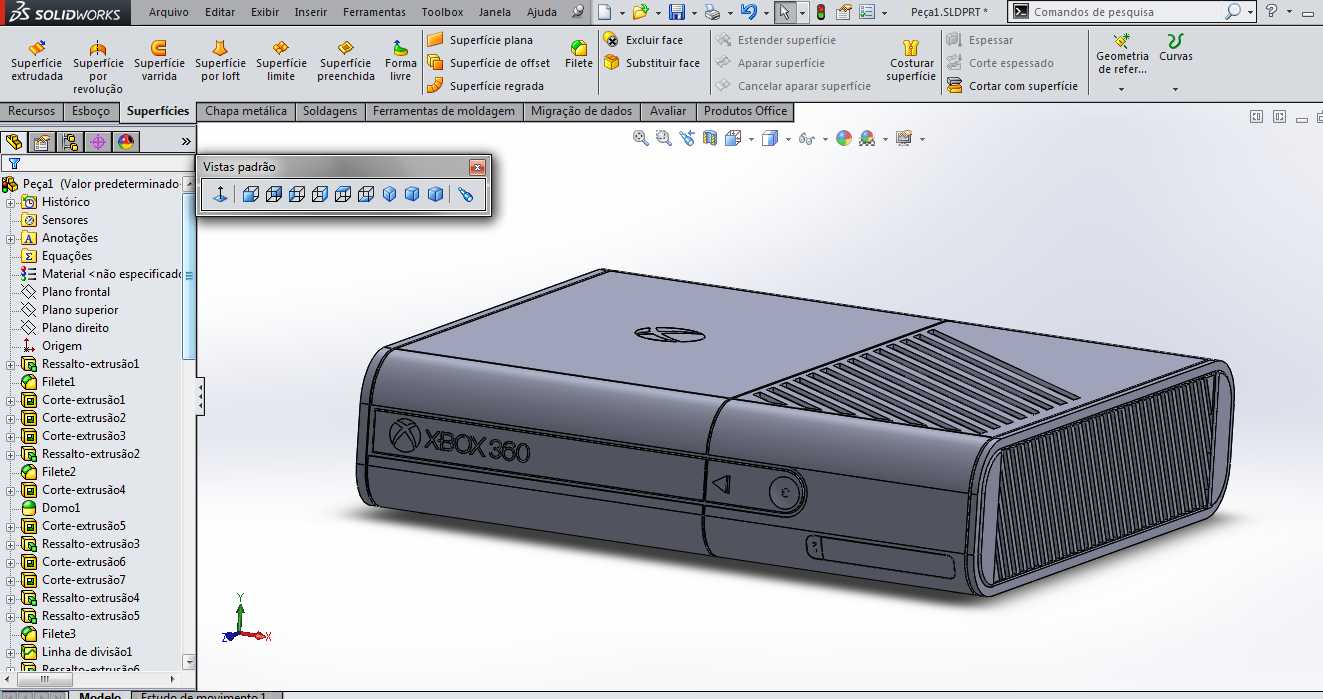

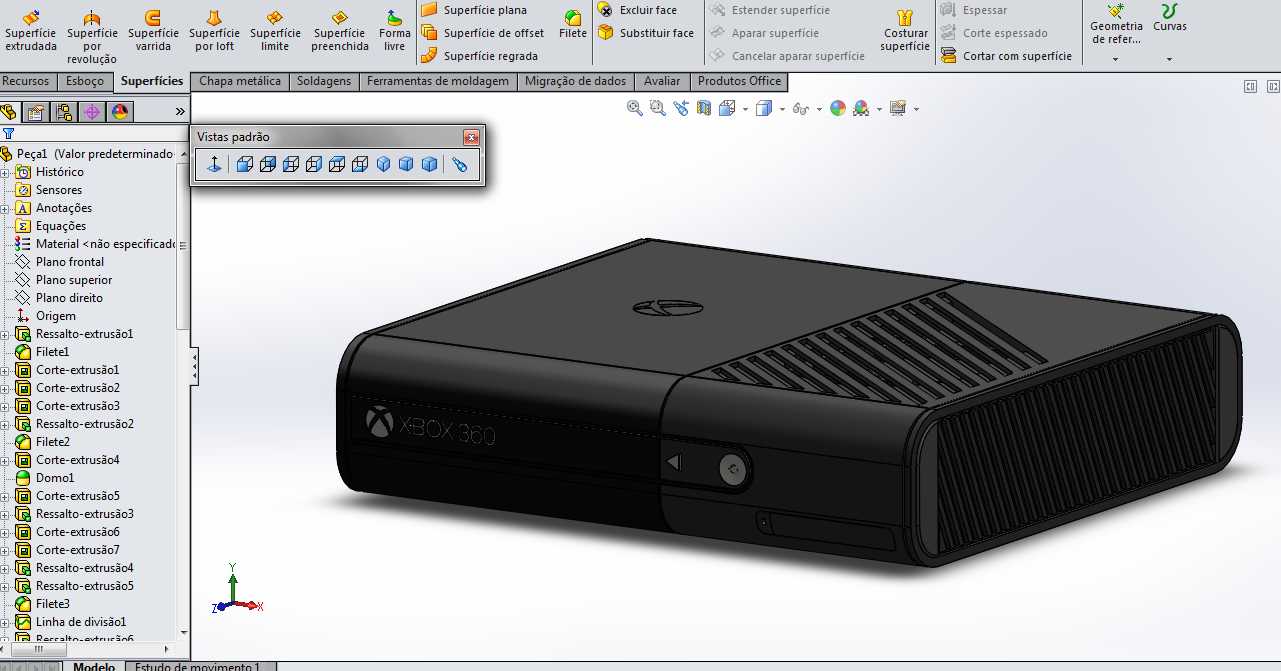

Xbox360超薄版游戏主机外观结构建模

　　本次建模还原的超薄版家用游戏主机，在结构设计上充分平衡了内部硬件堆叠空间与外部散热需求，针对家用客厅摆放场景做了多维度的适配优化。从实际使用场景来看，这类设备通常放置于客厅电视柜、影音设备柜层板上，周边常搭配电视、机顶盒、功放等影音设备，因此机身的外形尺寸做了严格的边界控制，横向长度适配常规电视柜层板的深度冗余，竖向高度控制在同层设备的平均高度区间内，避免遮挡后方电视接口或其他设备的信号接收端，机身底部预留的支撑脚高度经过测算，既保证底部空气流通间隙，又不会因过高导致机身重心上移，避免日常擦拭桌面、挪动周边设备时误碰倾倒。

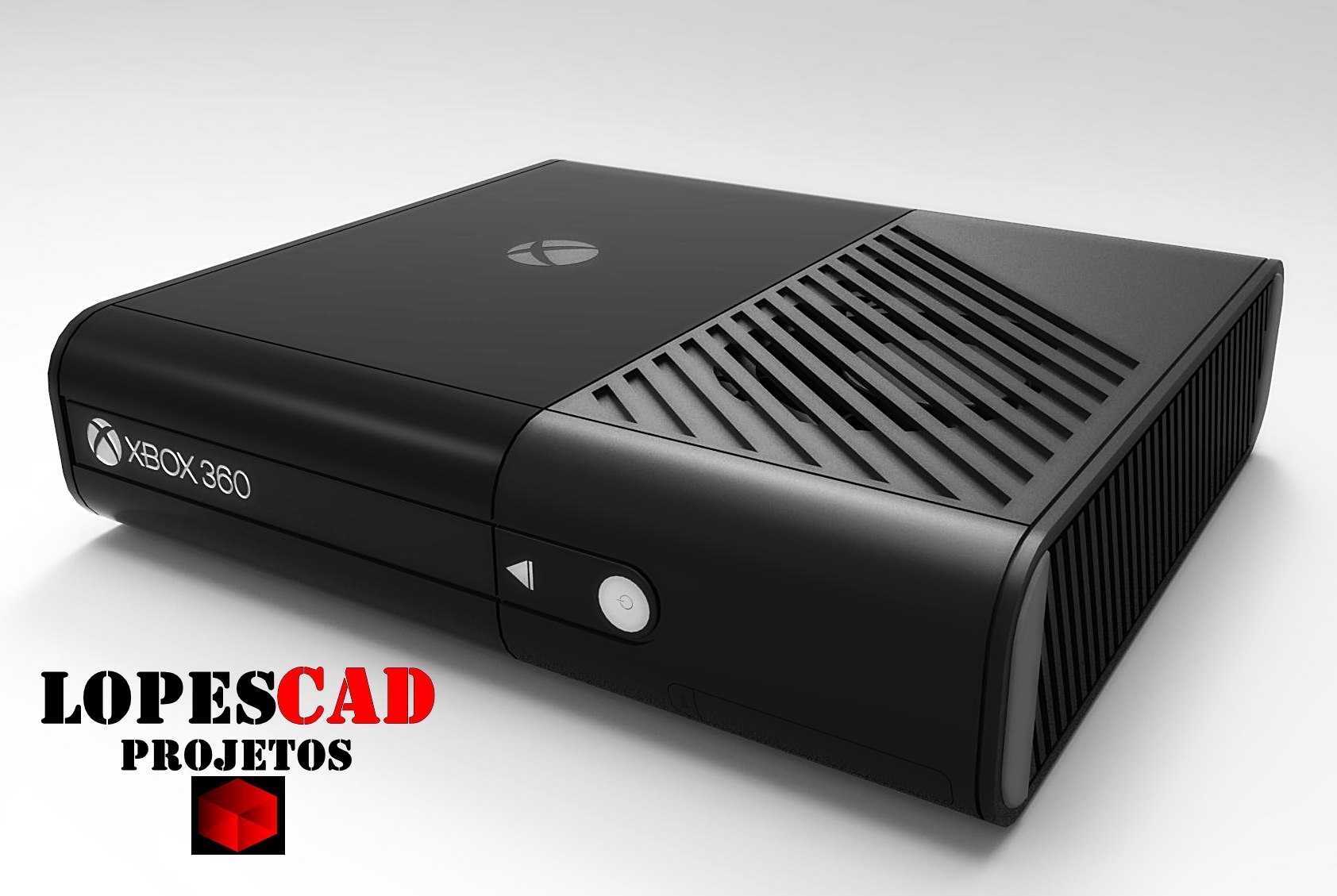

　　从功能特性层面，机身侧面与顶面的格栅式散热结构并非装饰性设计，建模过程中还原了格栅的倾斜角度与开孔密度，对应内部主板、电源模块、GPU散热模组的出风路径，倾斜格栅可以在不降低通风面积的前提下，减少灰尘垂直落入机身内部的概率，同时避免用户从正面直视内部散热鳍片与走线，兼顾实用性与外观整洁度。机身正面的光驱仓门、电源按键、配对按键的位置布局，充分考虑了用户坐姿操作的人体工学角度，按键的凸起高度做了限位设计，既保证盲操作时的触感反馈，又不会因突出过多在搬运过程中被误触。仓门的开合间隙在建模时预留了合理的公差范围，保证长期使用后塑料外壳出现轻微热胀冷缩时，不会出现仓门卡滞、无法弹出的问题。

　　设计思路上，这款超薄版本相比初代机型做了大量的结构精简，将原本独立的电源适配器模块部分集成到机身内部，因此机身内部的腔体划分做了重新规划，电源部分与主板区域设置了独立的金属屏蔽隔层，既避免电源工作时的电磁干扰影响音视频输出信号稳定性，也能将电源模块产生的热量通过独立的散热通道导出，避免热量堆积在主板区域加速元器件老化。机身外壳的拼接方式采用了卡扣加少量固定螺丝的组合结构，卡扣位置沿外壳边缘均匀分布，保证外壳拼接缝隙均匀一致，同时减少外露螺丝孔位，提升外观的整体感，仅在机身背面的保修标签位置预留了固定螺丝，兼顾后期维修拆解的便利性与外观完整性。

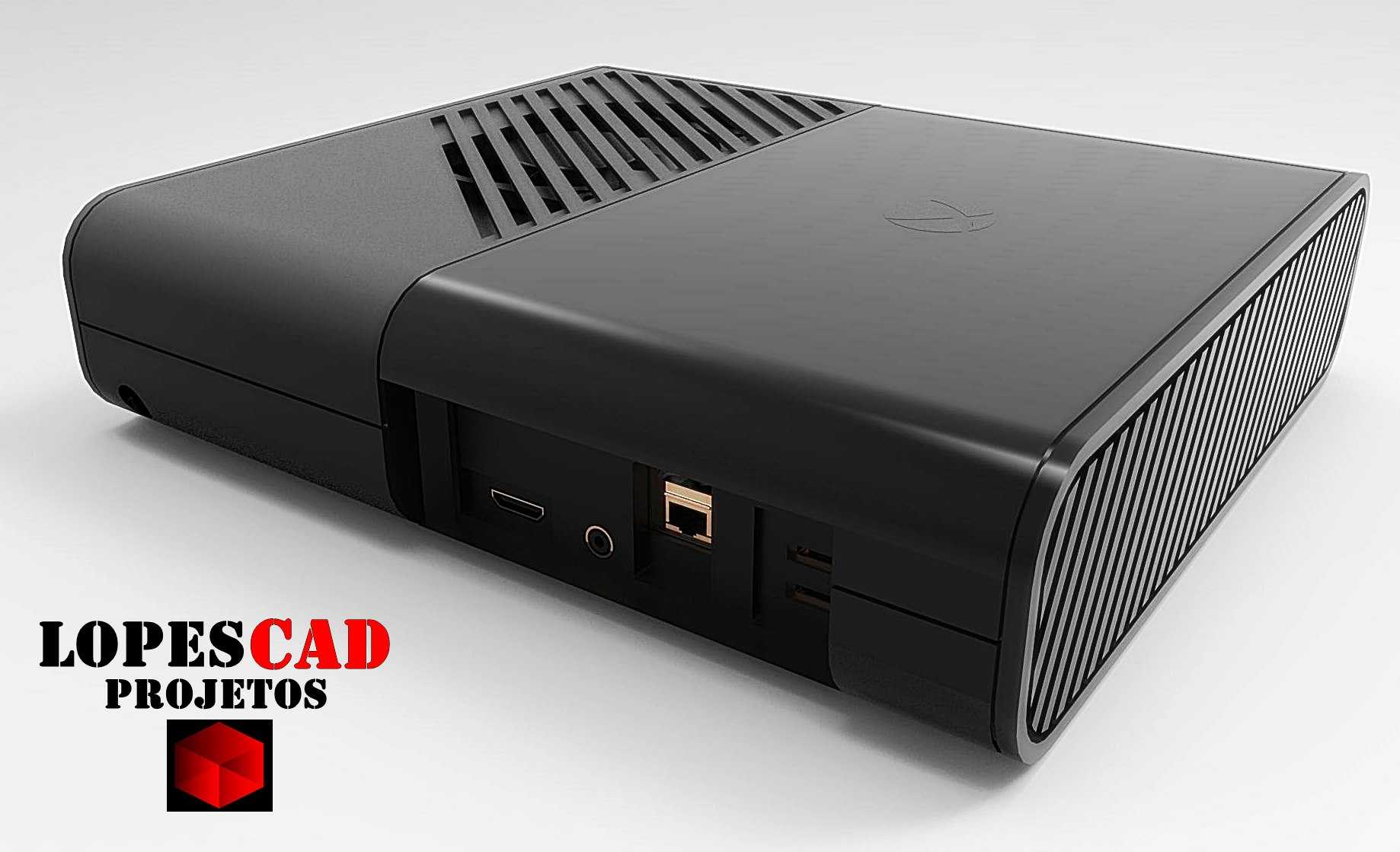

　　从安装与接口适配的角度，机身背面的各类接口位置做了下沉式设计，接口端面比机身后壳表面低2mm左右，避免插头插入后突出机身过多，影响设备贴墙摆放，同时接口周边的加强筋结构在建模时做了加厚处理，保证频繁插拔HDMI、电源线、体感设备连接线时，接口不会因受力出现松脱、电路板焊点开裂的问题。机身侧面预留的硬盘扩展仓盖采用了滑扣式设计，无需工具即可徒手开启，方便用户自行升级存储容量，仓盖与机身的配合间隙控制在0.3mm以内，既保证滑动顺畅，又不会出现松动异响的问题。

　　在细节结构处理上，机身表面的品牌标识区域采用了微凹的沉台设计，标识粘贴后与外壳表面齐平，避免长期擦拭过程中标识被磨掉，机身边角全部做了R3-R5的圆角过渡，既避免尖锐边角在搬运过程中划伤用户或磕碰周边家具，也能减少塑料外壳成型时的应力集中问题，降低长期使用后外壳边角开裂的概率。底部支撑脚采用了环形硅胶垫的安装位设计，硅胶垫安装后可以增大与桌面的摩擦力，同时起到缓冲减震的作用，减少主机读盘时的震动传递到桌面产生共振噪音。
