手动台式冲压打孔工装结构设计

　　这类手动台式压合设备，多布置在小型五金加工工位、电子元器件组装线旁、皮具加工点位以及饰品打样工作台上，不需要外接气源或电源，完全依靠人力驱动压头完成下压动作，适合小批量、多批次的零散压合作业，比如薄金属片冲孔、塑料铆钉压装、皮具气眼安装、小尺寸轴承压入基座、电子接插件压合等场景，相比大型冲压设备，它的占地空间极小，不需要专门的设备基础，普通木质或钢制工作台面就能放置使用，对车间场地的适配性极强，在维修工位、打样实验室、个体加工坊里的使用频率非常高。

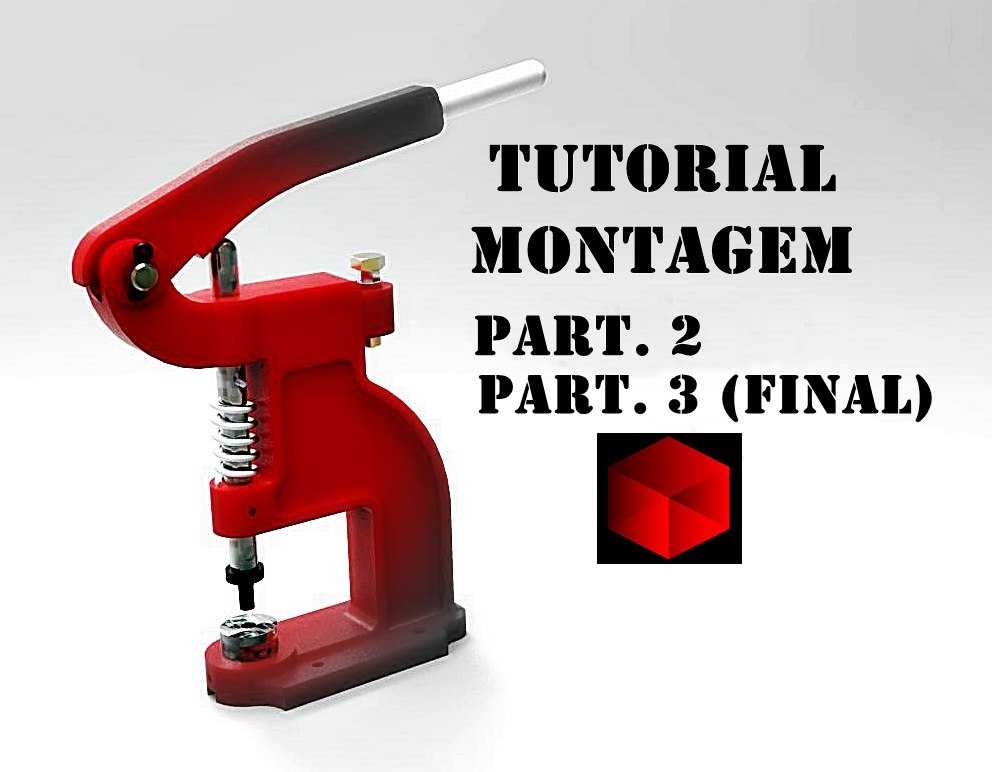

　　从结构设计逻辑来看，整个设备采用C型开式机身布局，这种布局的核心优势是操作空间开放，工件可以从三个方向送入工位，不受两侧机架的遮挡，方便处理尺寸略大于喉深的长条状工件，只要压合点位落在压头正下方的工作台区域即可。机身主体采用一体式铸造结构，截面从底座到压头安装位逐步过渡加厚，抵消下压过程中机身产生的张口变形，避免压合过程中出现压头偏移、工件压装错位的问题。驱动部分采用杠杆式手把设计，手把长度经过力臂配比优化，操作人员只需要施加较小的下压力，就能在压头端获得足够的压合力，手把外层包裹防滑绝缘套，既可以避免长时间操作磨手，也能在处理带微弱静电的电子工件时起到基础防护作用。

　　压合执行部分的设计兼顾了通用性和维护便捷性，压杆和机身之间设置导向铜套，保证压头上下运动的直线度，压杆外侧套有复位弹簧，操作人员松开手把后，压头会自动回弹到初始高位，不需要手动抬升压杆，减少操作步骤。压头末端采用标准夹头接口，可以根据不同的作业需求更换冲头、压头、铆接头等不同工装，不需要对设备主体做任何改造，就能适配不同的压合作业需求。工作台面和压头保持垂直，台面中心设置有定位凹槽和落料孔，冲孔作业产生的废料可以直接从落料孔排出，不会堆积在台面上影响工件定位，工作台面还预留了工装安装螺孔，可以根据加工需求加装定位挡块、仿形夹具，进一步提升重复压合的定位精度。

　　从安装边界和尺寸适配角度看，这类设备的底座宽度通常在200毫米左右，前后深度在150毫米上下，整体高度在400毫米左右，手把压下后的最大外伸距离不超过300毫米，普通宽度600毫米的工作台就能同时放置两台这类设备，不会出现操作干涉。设备的喉深控制在120毫米左右，能够覆盖绝大多数小型工件的压合作业需求，最大开口高度根据型号不同通常在80到150毫米之间，可以适配不同高度的工装和工件，压头的行程一般在30到50毫米，足够完成冲孔、压装这类短行程作业。底座上设置有两个安装固定孔，可以通过螺栓将设备牢牢固定在工作台面上，避免大力压合时设备出现移位，不需要固定时也可以直接放置在台面上使用，方便根据工位调整需求随时移动位置。

　　在实际使用过程中，这类手动压机的故障率极低，所有运动部件都采用开放式润滑点，日常只需要定期在导向套、铰接销轴位置涂抹少量润滑脂，就能保证操作手感顺畅，不会出现卡滞问题。相比气动压机需要配套气源、电动压机需要接电的限制，它完全不受场地能源条件的限制，哪怕是没有供电的临时作业点位，也能正常使用。在结构建模过程中，需要重点校核C型机身的刚度，模拟最大压合力下的机身变形量，保证变形量控制在允许范围内，避免长期使用后机身出现永久变形，同时要验证杠杆铰接点的销轴剪切强度，以及复位弹簧的弹力参数，既要保证压头回弹顺畅，也不能因为弹簧弹力过大导致操作手把过于沉重，增加操作人员的劳动强度。压头和工作台面的垂直度是建模时需要重点保证的形位公差，垂直度偏差过大会导致冲孔毛刺变大、压装件倾斜等问题，直接影响加工质量。
