十吨手动液压压装设备结构设计

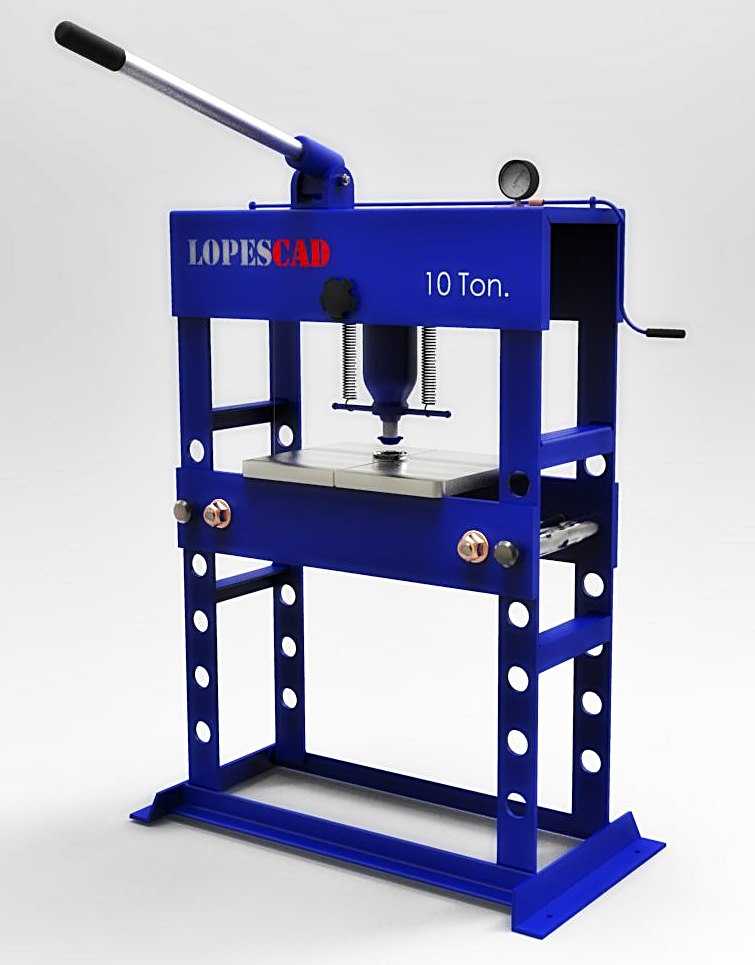

　　这款手动液压压装设备额定工作载荷为十吨，整体采用框架式开式结构设计，在中小型机加工车间、汽修门店、五金加工工坊以及小型装配工位中应用十分广泛，日常可完成轴承压装、轴套过盈装配、小型工件校直、钣金件压形、零部件铆接等多类压合作业，相比气动压装设备无需配套气源管路，相比电动液压设备无需布设供电线路，仅靠手动操作即可完成全流程压合作业，设备移动部署灵活，对使用场地的配套条件要求极低，适合零散维修工位、小批量加工场景使用。从结构设计逻辑来看，设备主体采用双侧立式钢板焊接框架作为承载主体，框架立柱上加工有多组等距排布的调节孔位，可根据待压装工件的实际高度，快速调整下部工作台的安装位置，拓展设备的可加工工件高度范围，

　　避免因工件高度差导致压头行程不足的问题。压装执行单元采用集成式手动液压油缸，配套长操作力臂设计，操作时通过杠杆原理放大手动输入的作用力，降低操作人员的施力强度，油缸旁配套安装有压力表，可实时显示当前压装压力数值，方便操作人员把控压装力度，避免压力过大导致工件压损、或是压力不足导致压装不到位的问题。油缸与上部横梁之间加装了复位弹簧结构，压装作业完成后，松开卸压阀，油缸压头可在弹簧作用力下自动复位，无需手动提拉复位，提升作业效率。设备下部采用整体式焊接底架，底架向框架前后方向延伸出支撑脚，增大设备与地面的接触支撑面积，压装作业时可保证设备整体稳定性，避免偏载导致设备侧翻。压头与工作台之间预留了足够的操作空间，工作台采用平整钢板加工而成，

　　表面平面度满足常规压装作业的基准要求，针对不同类型的压装作业，还可在工作台上加装配套的定位工装，实现工件的快速定位压装。设备的手动操作杆采用防滑握把设计，操作时握持手感舒适，卸压阀设置在框架侧方易操作位置，压装到位后可快速触达卸压，操作逻辑符合一线操作人员的使用习惯。从安装边界来看，设备整体占地面积较小，无需额外打地基固定，放置在平整的硬化地面即可投入使用，设备整体高度适配常规车间厂房的层高，操作杆的操作回转半径经过合理设计，操作时不会与周边工位设备产生干涉。在结构强度设计上，框架主体的钢板厚度经过载荷校核，在十吨额定载荷下框架变形量控制在允许范围内，保证长期压装作业下的结构精度，油缸安装位与框架横梁采用刚性连接，

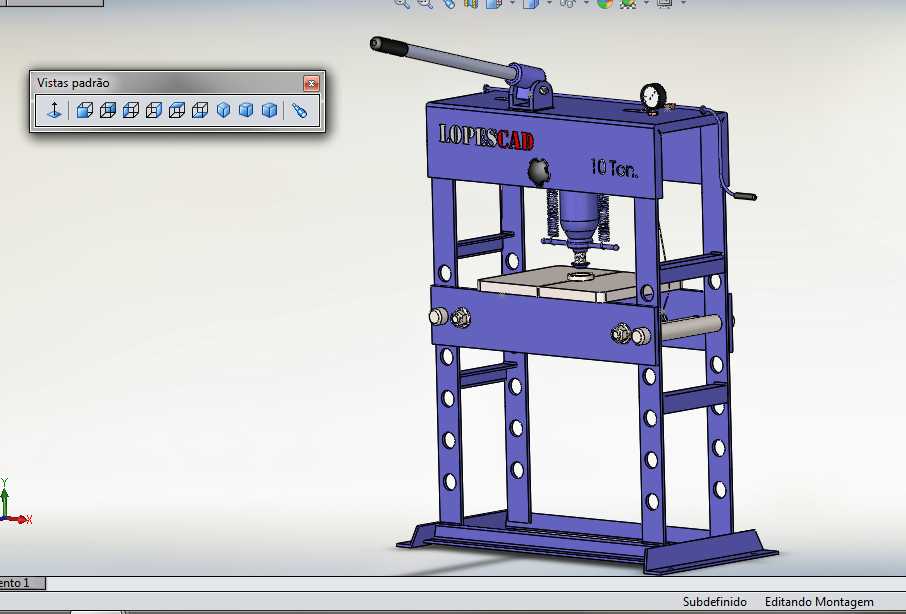

　　连接位置做了加强筋处理，避免长期受载导致连接位置开裂。设备的油路集成在油缸主体内部，减少了外接管路的布设，降低了液压油泄漏的风险，日常维护仅需定期检查液压油液位、更换密封件即可，维护成本极低。这类手动液压压装设备在实际生产中，往往作为工位级的配套压装工具使用，不需要复杂的操作培训，新入职操作人员经过简单讲解即可上手使用，相比大型压装设备，其采购成本低、部署灵活、维护简单，在小批量生产、设备维修、零散加工场景中有着不可替代的作用，能够覆盖绝大多数十吨载荷以内的压装作业需求，减少大型设备的占用率，提升车间整体的作业效率。在三维建模过程中，这类设备的建模重点在于框架结构的强度校核、油缸行程与工作台调节范围的匹配、操作部件的人机工程合理性，需要保证各活动部件之间无运动干涉，调节孔位的位置精度满足工作台水平度调节要求，压头的运动轨迹与工作台面保持垂直，避免压装过程中出现偏载导致工件压装歪斜。
