仿生多足机械蜘蛛传动结构设计

　　这款仿生多足机械结构的设计，核心是复刻蛛形生物的行走步态逻辑，通过纯机械传动实现无电控状态下的节律性迈步动作，可作为小型仿生行走教具、机械传动原理展示载体使用，也能为微型侦察机器人、复杂地形巡检装置的行走端设计提供机械结构参考。从实际应用场景来看，这类纯机械多足结构无需复杂电控系统即可实现稳定行走，在教学场景中可用于平面连杆机构、齿轮传动组的运动演示，让学习者直观理解多构件协同运动的传动逻辑；在特种作业场景中，可依托其多足支撑的地形适应能力，搭载小型检测模块进入狭窄、非平整的管道或废墟缝隙完成基础探测，相比轮式结构对碎石、台阶类障碍的通过性更强。

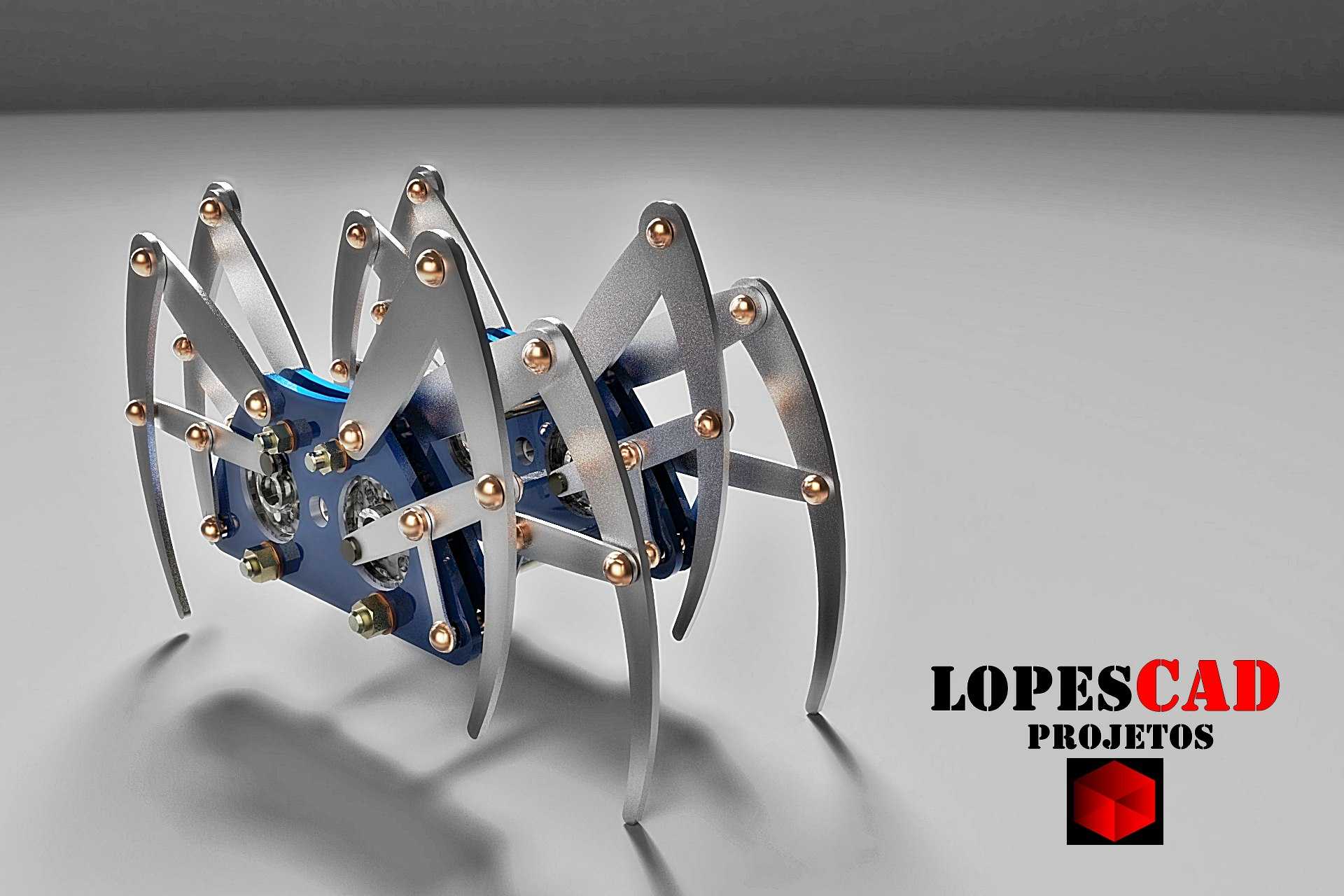

　　设计思路上，整体采用对称式布局，核心传动组布置在结构中心的腔体内部，通过同轴布置的多组齿轮将输入动力分流到每一组步行腿，所有步行腿采用统一的剪式连杆结构，通过铜质铰接销轴实现各连杆段的相对转动，每一组腿的连杆铰接点位置经过运动学仿真校核，保证迈步过程中足端的运动轨迹符合行走需求，不会出现运动干涉或步态紊乱的问题。结构外侧的腿架采用高强度钣金切割成型，既保证了支撑强度，又通过镂空式的轮廓设计降低整体自重，所有铰接位置的销轴都采用过盈配合与连杆固定，转动副位置预留了微小间隙保证转动顺畅，同时避免间隙过大导致的传动回程误差。

　　功能特性方面，该结构仅需单一动力输入即可驱动全部八组步行腿完成交替迈步动作，中心的齿轮组采用不同相位的偏心轮结构，带动对应连杆实现周期性的抬升、前伸、下落、后蹬动作，模拟真实蜘蛛的行走步态，多足交替支撑的设计让整体结构在行走过程中始终保持至少四点接触支撑面，静态稳定性极强，即使在倾斜角度不超过15度的坡面上也不会发生侧翻。足端采用弧形外伸的轮廓设计，增大了迈步时的跨距，同时弧形轮廓在接触支撑面时能形成一定的缓冲效果，降低硬接触带来的结构振动。

　　从安装边界与尺寸维度来看，整体结构的横向宽度控制在150毫米以内，纵向长度不超过200毫米，整体高度约120毫米，中心腔体预留了直径30毫米的动力安装位，可适配小型直流电机或手摇输入轴作为动力源，所有铰接销轴的直径统一为3毫米，方便后期维护更换易损件。结构底部的足端最低点距离中心传动腔体的下表面有40毫米的离地间隙，能够跨越高度不超过20毫米的垂直障碍，行走过程中所有连杆构件的运动包络都在整体外轮廓范围内，不会出现构件外伸剐蹭周边环境的问题。在实际装配过程中，需要注意每组腿对应的偏心轮相位差校准，保证相邻腿的动作相位差为45度，才能实现平稳的交替迈步，若相位校准偏差超过10度，会出现步态卡顿、行走偏移的问题。此外，所有转动副位置在装配时需涂抹少量润滑脂，降低铰接处的摩擦阻力，提升整体传动效率，减少长时间运行的磨损量。
