带隔震支腿的浮板安装结构

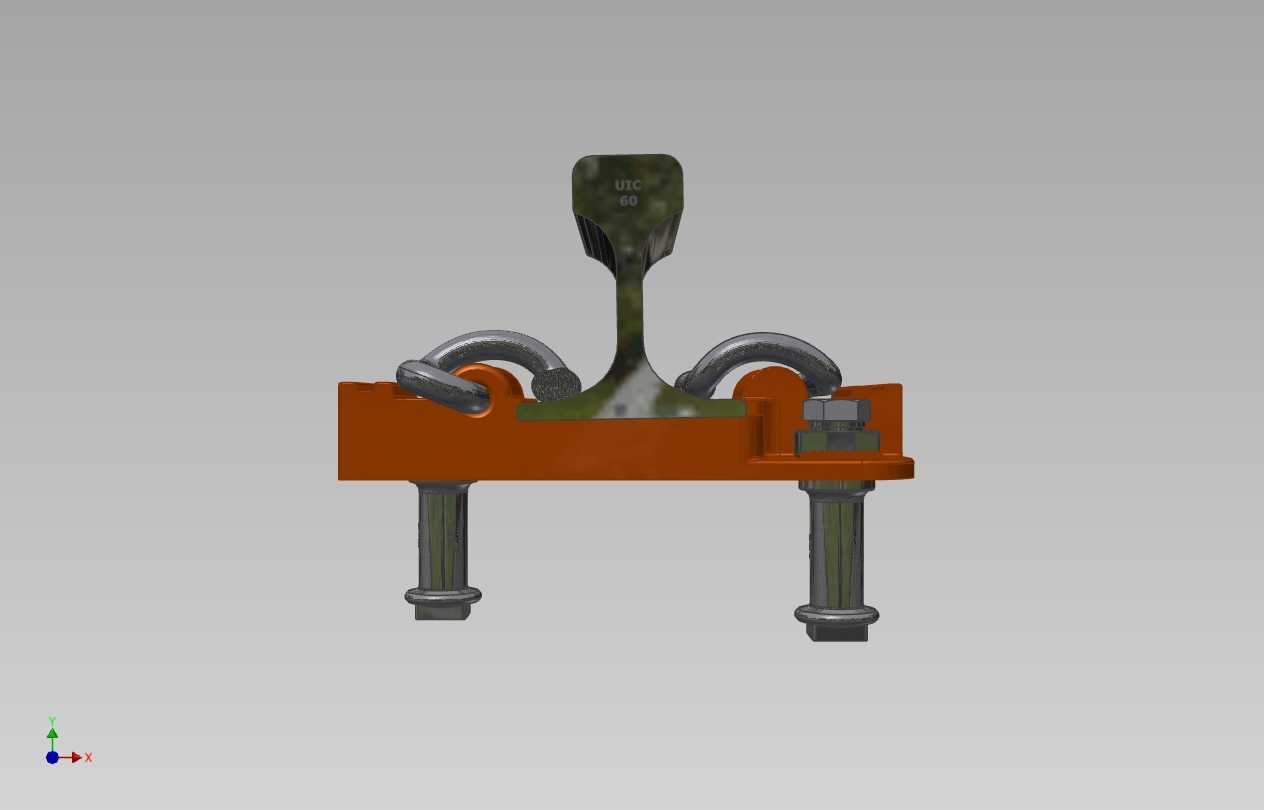

　　在工业管线、动力设备周边的隔震施工场景中，这类浮板结构是承接隔震元件、分散设备动载荷的核心承载部件，常应用于需要阻断振动传递的设备基座、管线支撑点位，避免设备运行产生的12赫兹频段振动通过刚性结构传导至建筑基体或者相邻管线，引发结构共振、管线焊缝疲劳开裂等问题。从结构设计逻辑来看，该浮板主体采用一体化铸造成型的承载基座，基座两侧设置对称的U型挂接结构，用于快速卡接固定隔震元件的连接端，无需额外焊接挂耳，减少现场焊接带来的应力集中问题；基座中部设置定位凸台，刚好匹配隔震器底部的定位凹槽，安装时可快速完成对位，避免隔震器在长期受振过程中出现横向滑移。浮板下方配置两根等长的高强度连接螺栓，螺栓贯穿浮板基座的预制通孔，

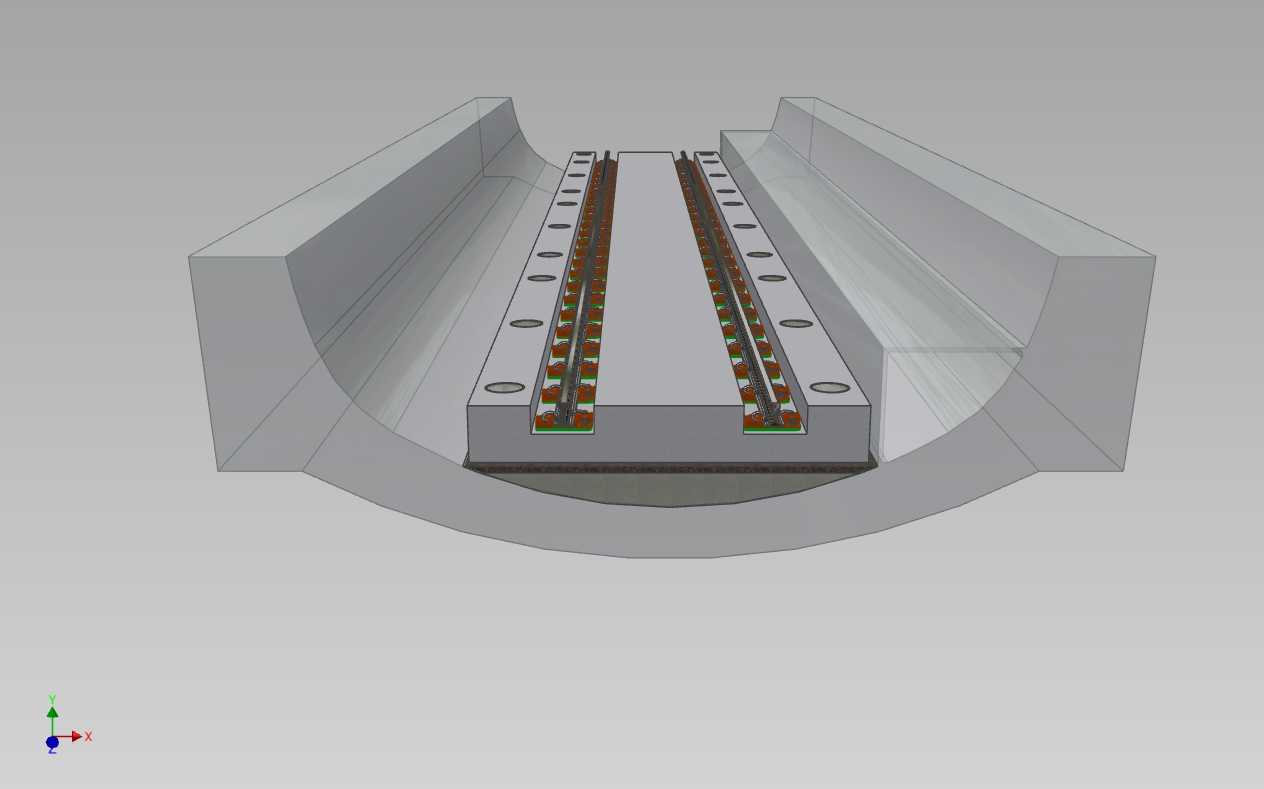

　　下端用于和下方的支撑基础或者支腿结构锁紧，螺栓与基座接触面设置加厚平垫，分散螺栓预紧力对基座表面的压应力，避免长期受载后基座接触面出现压溃变形。每块浮板单侧可排布10组隔震元件，多块浮板拼接后可形成总长度20米的连续隔震支腿阵列，刚好覆盖12赫兹振动频段的隔震需求——这个频段是多数中小型动力设备、流体输送管线运行时的常见振动主频，通过浮板上均布的隔震元件，可将振动传递率降低至5%以下，有效阻断结构传声与振动传导。从安装边界来看，浮板基座的横向宽度适配常规工业支腿的安装间距，螺栓的伸出长度预留了足够的调节余量，可适配不同厚度的基础垫板，安装时无需对浮板本身进行二次切割或者打孔，所有连接点位均为标准件适配结构，

　　现场装配效率比焊接式承载板提升60%以上。结构细节上，浮板的挂接结构内侧做了圆弧过渡处理，避免隔震元件的连接环在受载时出现应力集中导致的断裂，基座的边缘全部做了倒角处理，避免安装过程中划伤施工人员或者隔震元件的橡胶保护层。浮板的承载面做了防滑纹理处理，隔震元件安装后与承载面的静摩擦系数可达0.4以上，即使在设备启停的瞬时冲击载荷下，也不会出现隔震元件移位的问题。在实际选型应用中，这类浮板结构不需要额外配套定制连接件，全部采用标准螺栓、平垫即可完成装配，维护时仅需单独更换失效的隔震元件，不需要拆卸整个浮板结构，大幅降低后期运维的工作量。针对户外使用场景，浮板本体的表面做了防锈氧化处理，可适应潮湿、有轻度腐蚀的工业环境，

　　连接螺栓采用镀锌高强度螺栓，长期使用不会出现锈死无法拆卸的问题。从建模细节来看，该结构完整还原了所有装配间隙，包括螺栓与通孔的配合间隙、挂接结构与隔震元件连接环的活动间隙，在做运动仿真或者装配干涉检查时，可直接验证整个隔震支腿的活动行程，确认在最大振动位移下不会出现结构硬碰撞，为后续的隔震性能仿真、施工图纸输出提供准确的模型基础。
