深水勘探弹性背衬海水注入作业平台

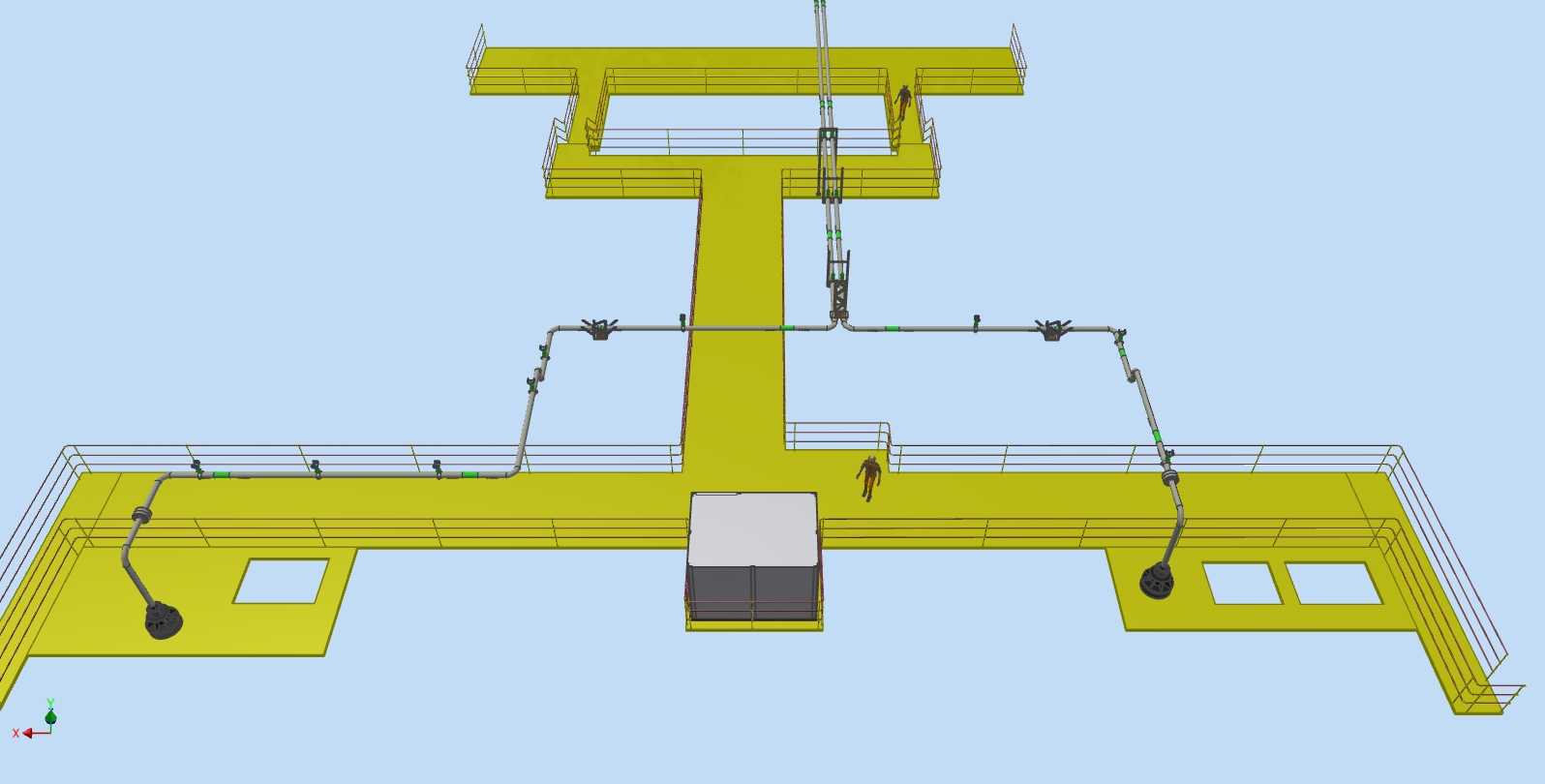

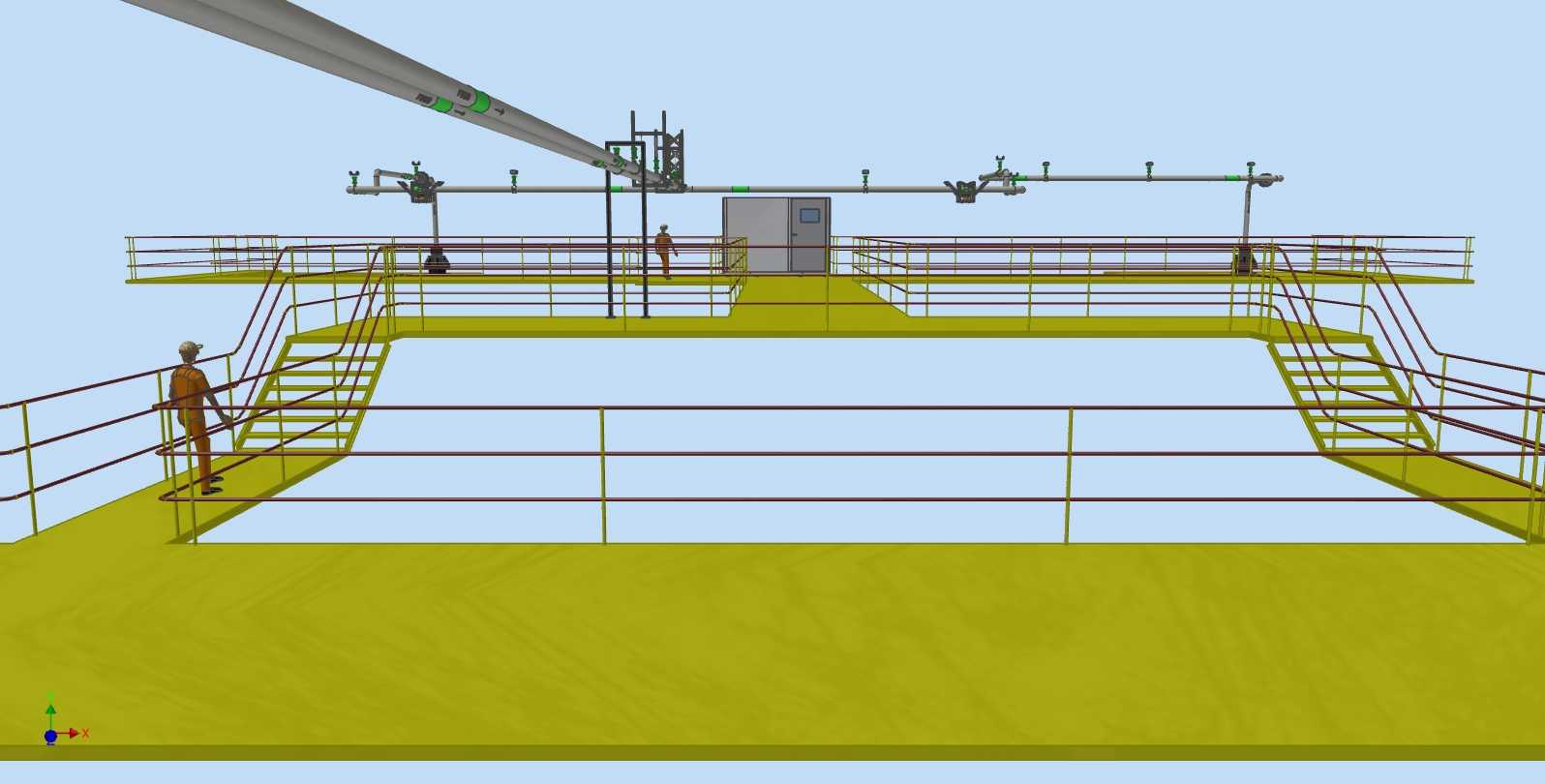

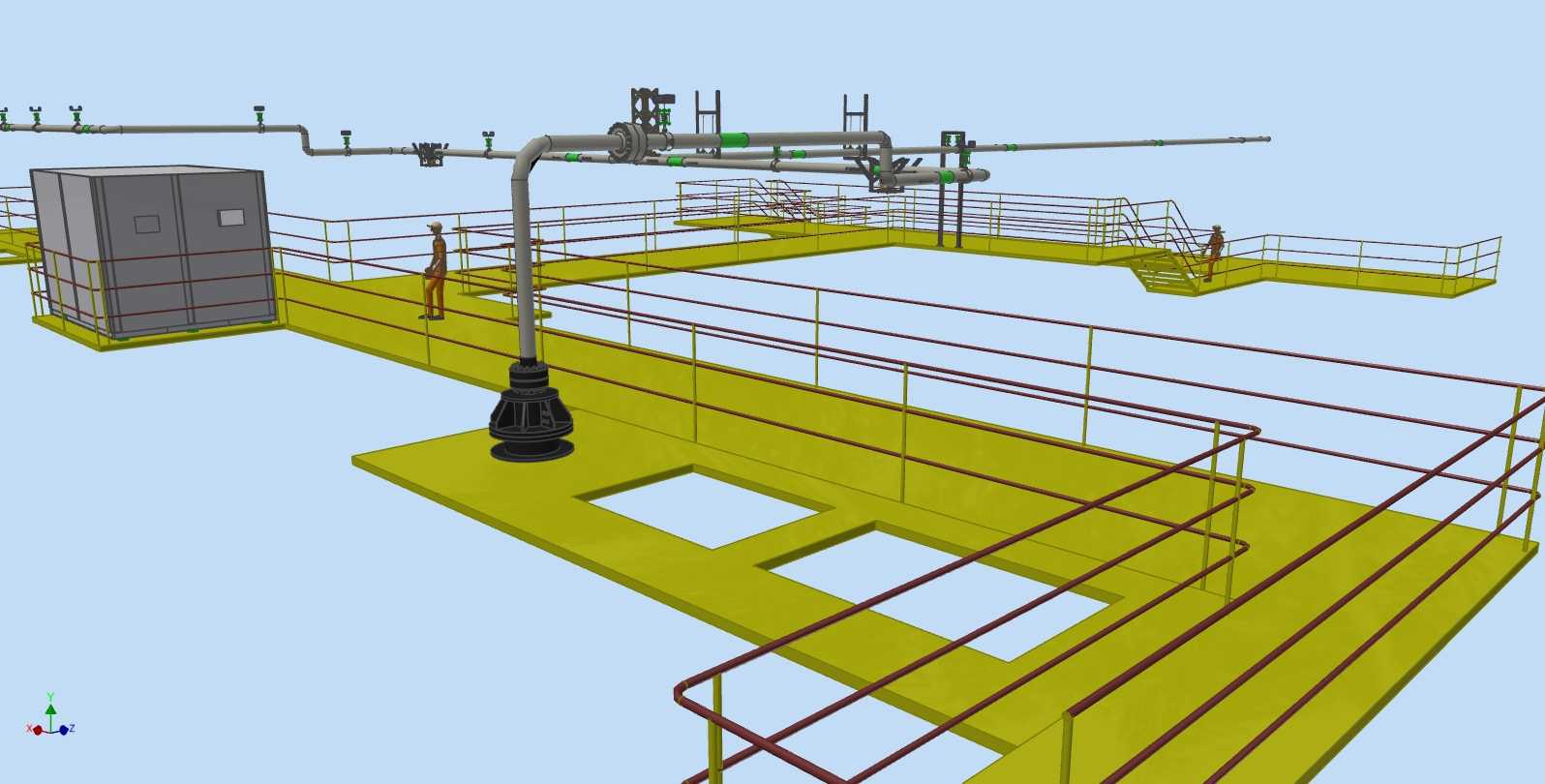

　　这套三维结构针对深水勘探作业中，井下孔隙压力与钻井液柱压力失衡的工况设计，核心作用是通过弹性背衬管线将过滤后的海水精准注入指定层位，实现深水井筒周边的压力动态均衡，避免深水勘探过程中出现地层漏失、井涌等风险。从整体布局来看，作业平台采用非对称的T型延展结构，主操作通道沿纵向贯通，两侧横向延展段预留了多组设备安装位与人员操作站位，平台边缘统一设置1.2米高的安全护栏，护栏底部预留150mm的挡脚板安装槽，适配海上作业的安全规范要求。平台主通道宽度设置为1.8米，满足单人携带工具通行与小型运维设备转运的需求，两侧横向作业段的有效作业宽度为2.2米，可同时容纳两名操作人员完成管线阀组的调试作业。平台中心位置预留了1.2m×1.

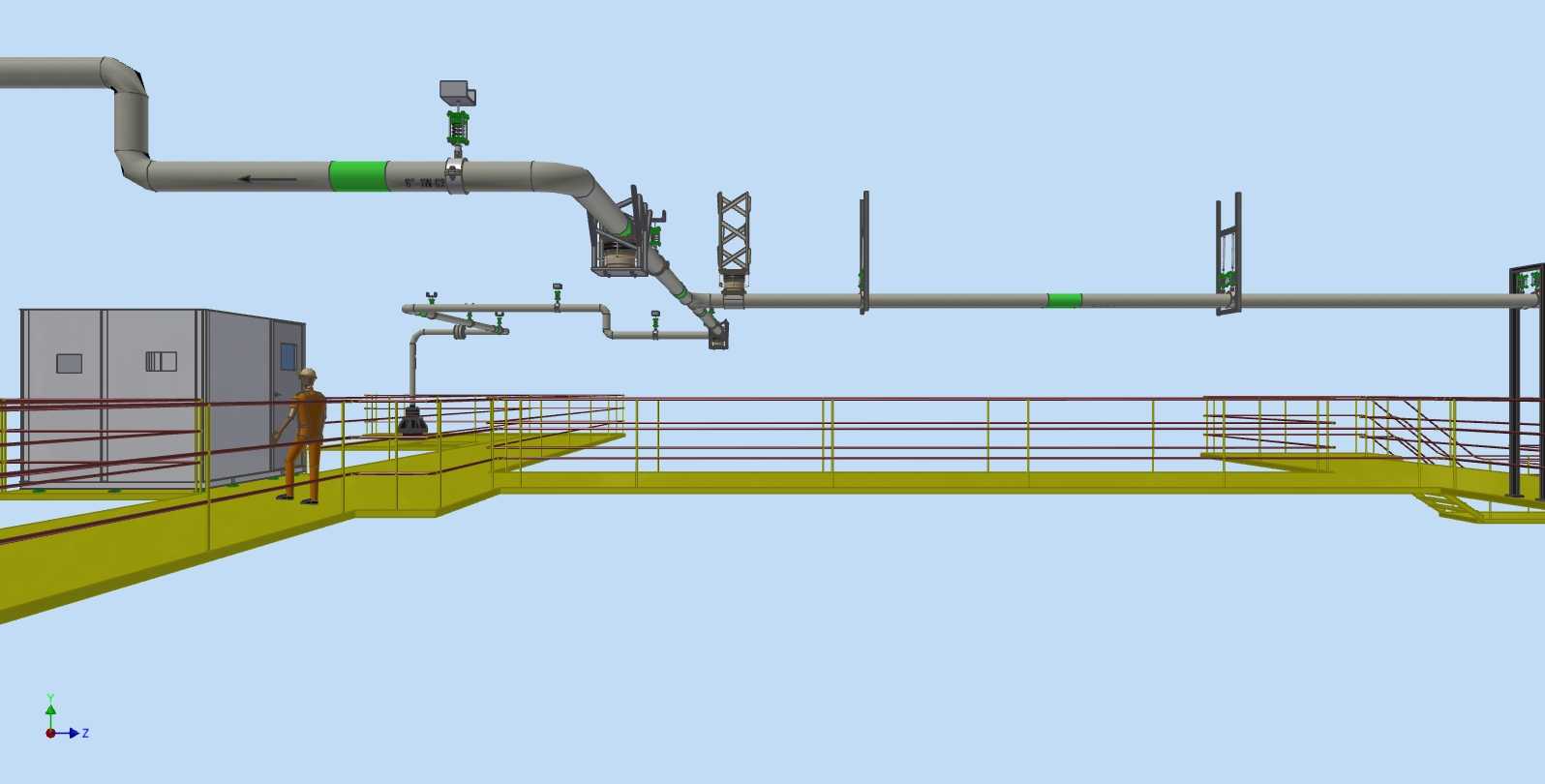

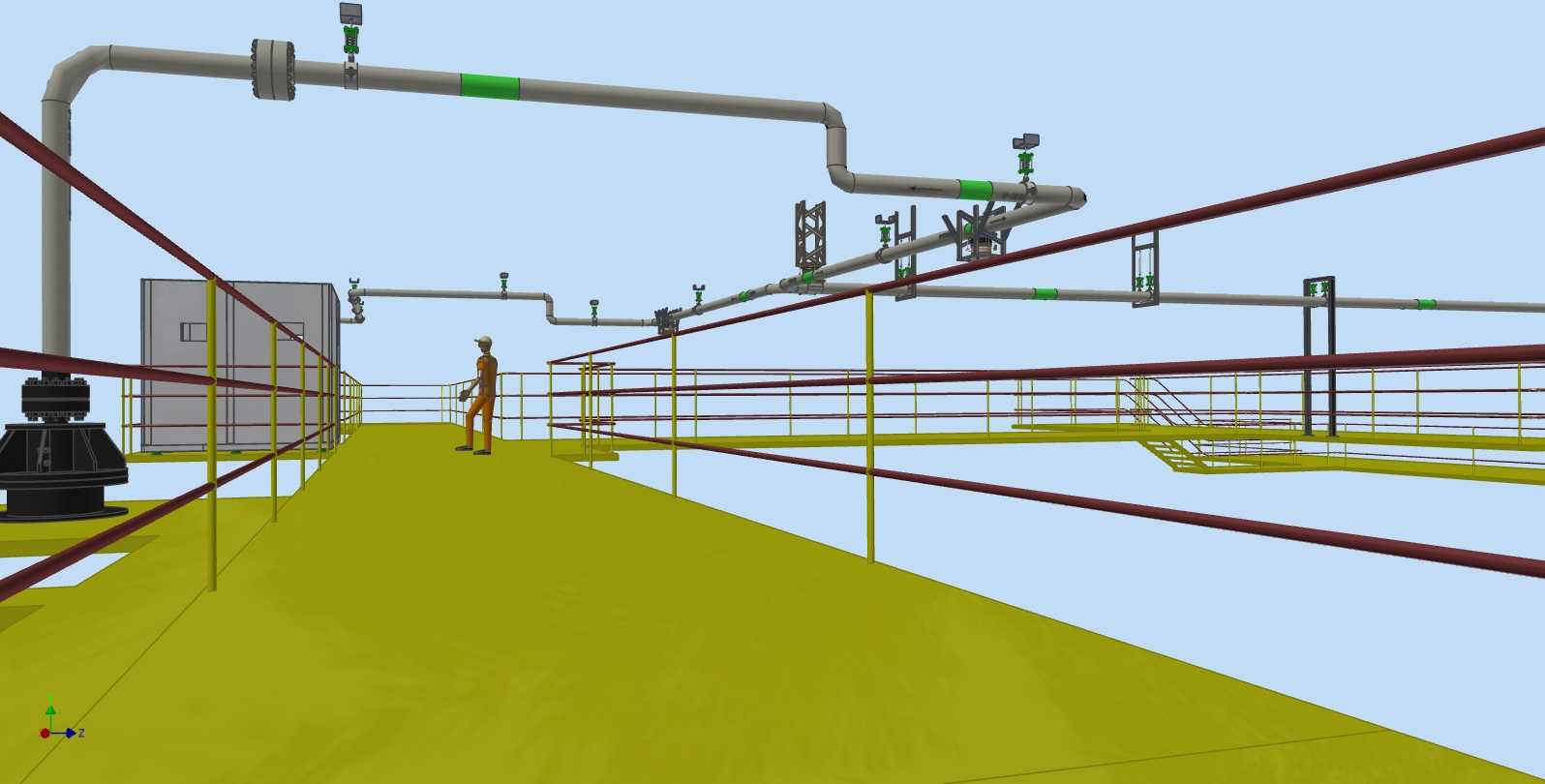

　　2m的方形设备安装基座，基座下方设置加强筋结构，可承载最大8吨的核心注入设备重量，基座周边预留了200mm宽的管线排布槽，方便注入主管路与控制线缆的分层布设。管线系统采用分级布设逻辑，主注入管线沿平台主通道底部的管廊排布，主管路通径为DN150，采用耐海水腐蚀的双相不锈钢材质，每间隔6米设置一组管道支撑座，支撑座与平台结构采用螺栓连接，方便后期运维更换。从主管路分出的6组支管路分别延伸至平台两侧的作业点位，支管路通径为DN80，每组支管路上依次配置手动截止阀、流量调节阀、压力检测接口，末端设置柔性连接接头，可适配不同规格的注入作业工具，支管路的转弯位置全部采用大曲率半径的煨弯处理，避免海水输送过程中出现局部涡流造成的管路冲蚀。

　　平台上共设置6个注入作业点位，每个点位周边预留0.8m×0.8m的操作空间，点位旁设置小型工具放置台，方便操作人员临时放置拆装工具与检测仪表。设计过程中充分考虑海上作业的抗风载与防腐蚀要求，平台主体结构采用Q355NE低合金高强度钢，表面做三层防腐涂层处理，底层为环氧富锌底漆，中间层为环氧云铁中间漆，面层为耐紫外线的聚氨酯面漆，可适应高盐雾的海洋作业环境。平台的安装边界考虑了海上浮式作业的晃动补偿需求，所有管路连接位置都预留了30mm的轴向窜动间隙，阀组操作手柄的操作高度统一设置为距离平台踏面1.1米，符合人体工程学操作要求，避免操作人员长时间作业产生疲劳。在管线的压力控制逻辑上，每组支管路的压力检测接口可外接压力传感器，

　　实时反馈注入点的压力数据，配合主管路上的稳压装置，可将注入压力的波动范围控制在±0.05MPa以内，满足深水勘探压力均衡作业的精度要求。平台上还预留了人员安全通道与应急逃生点位，在横向作业段的末端设置了救生设备挂载点，可挂载救生圈与应急逃生软梯，符合海上作业平台的安全设计规范。整个结构的建模过程中，所有连接节点都做了细化处理，螺栓孔的位置、焊缝的预留间隙都按照实际加工要求设置，可直接用于生产加工的图纸导出与结构受力校核，针对海上作业的维护需求，所有易损的阀组部件都设置在方便拆装的位置，不需要破坏平台主体结构即可完成更换作业。
