石油能源场站航空涡轮动力机组

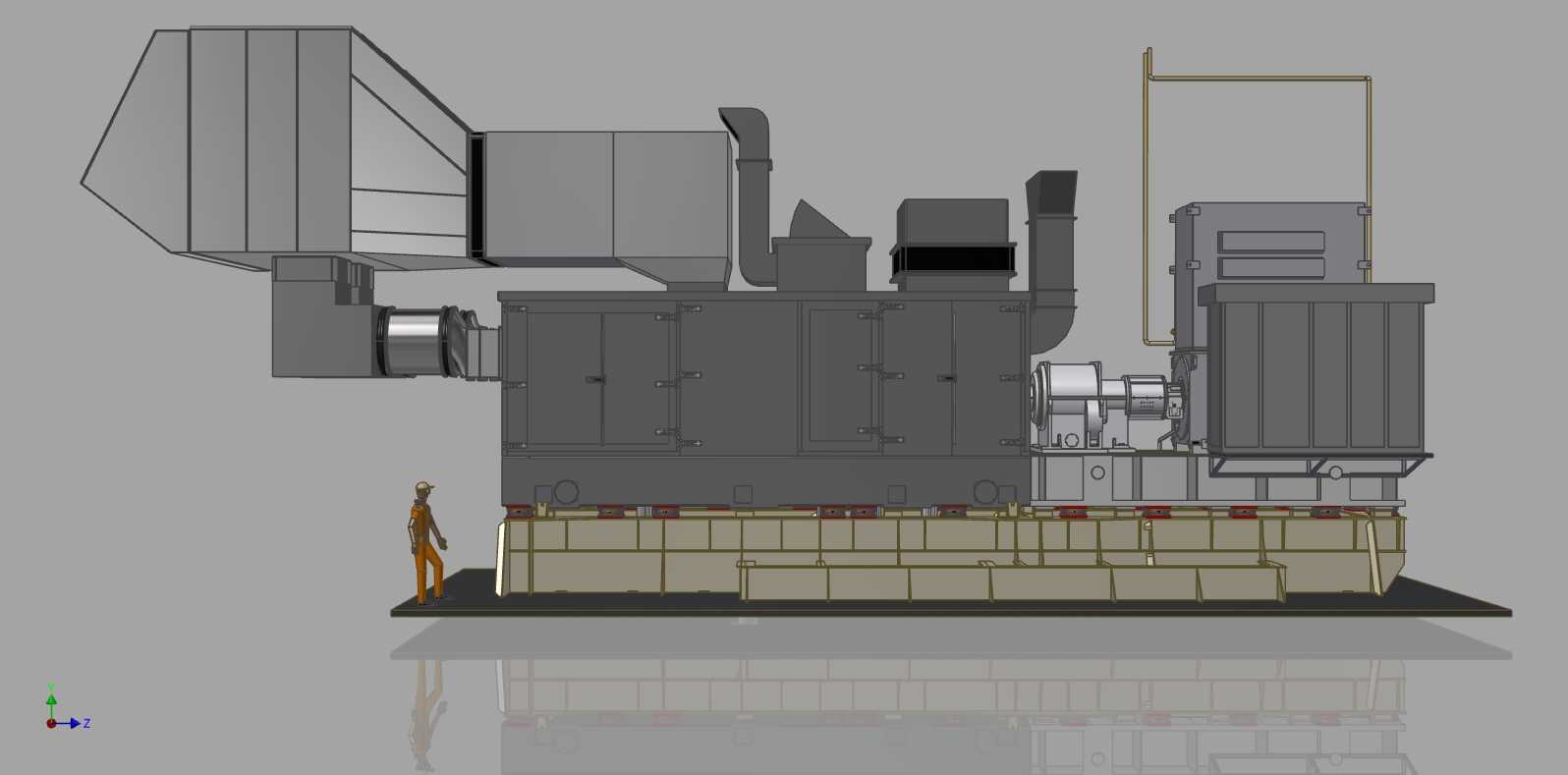

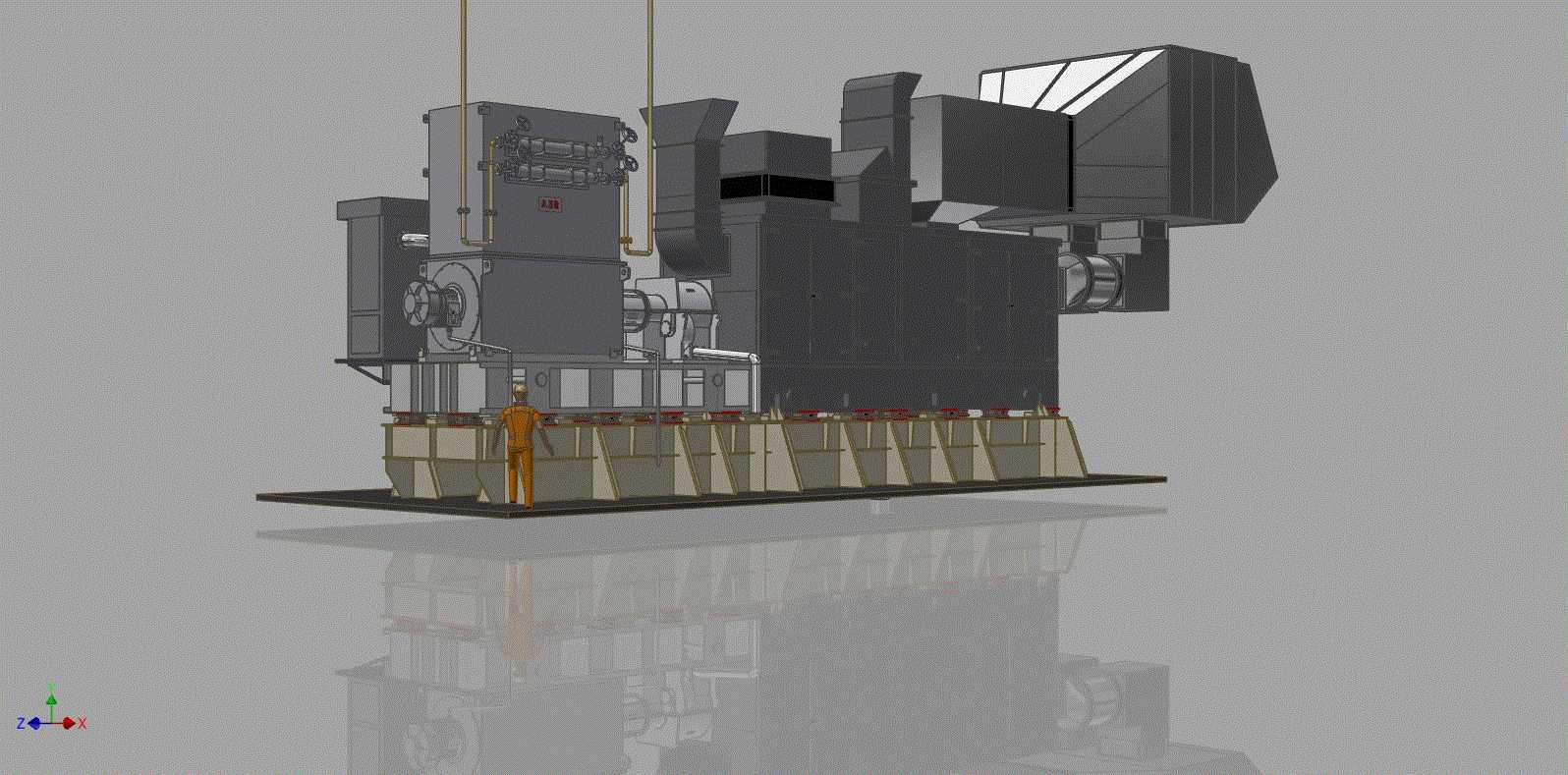

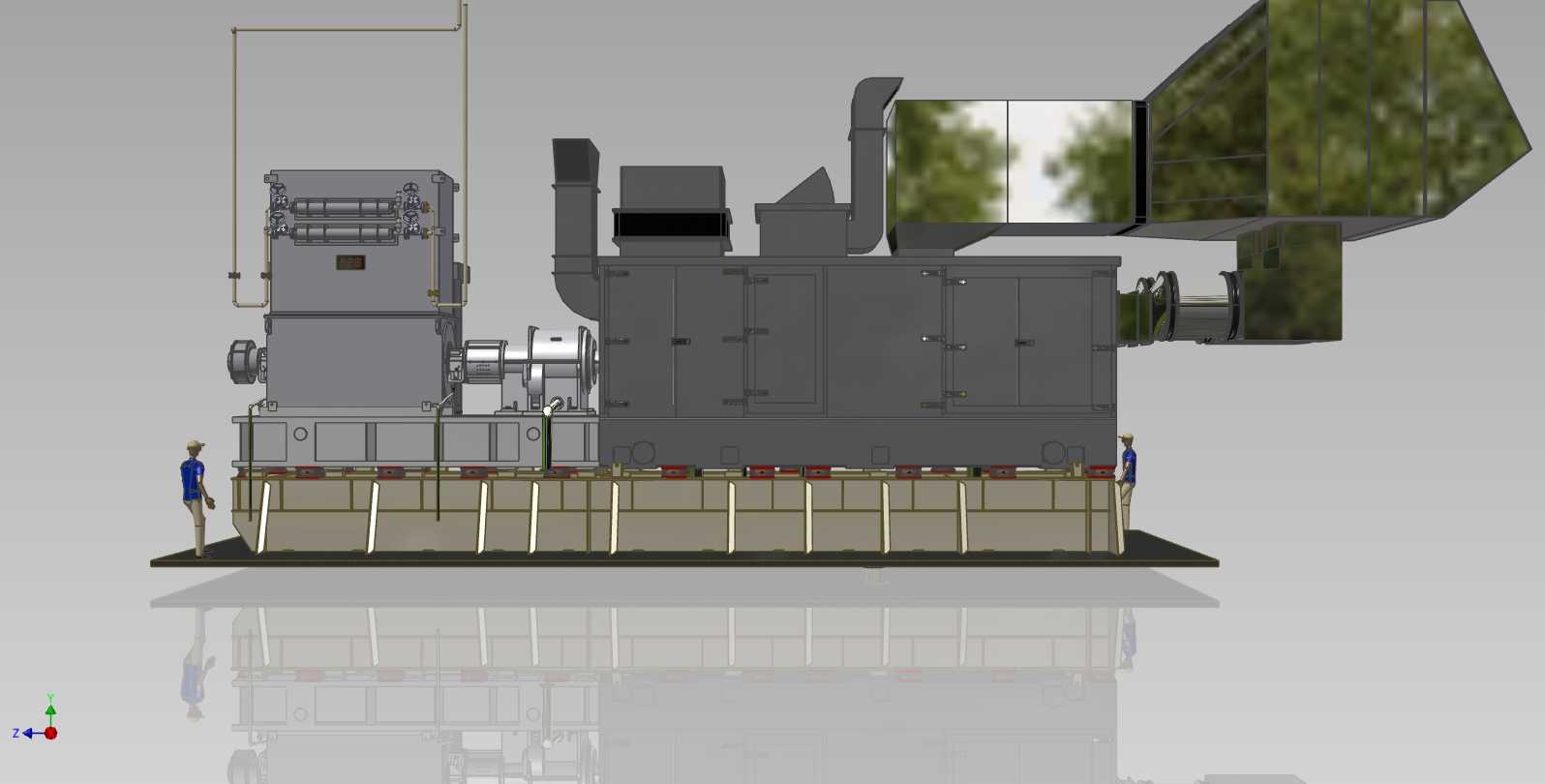

　　这套动力机组的三维建模，是针对陆上石油开采场站的自备动力需求搭建的，整套设备集成了涡轮主机、进气过滤段、排气消音段、润滑油站、控制柜体以及配套的公用工程管线，整体采用撬装式集成设计思路，所有部件都固定在统一的焊接底撬上，底撬下方预留了标准的地脚螺栓安装孔位，孔位间距匹配石油场站常用的混凝土基础浇筑模数，不需要现场额外做二次配管的基础改造，到场后仅需对接燃油管路、冷却水管路以及外输电缆即可完成投用准备。从实际应用场景来看，这类航空涡轮衍生的动力机组，主要用在电网覆盖不到的偏远石油开采区块，相比传统的柴油机动力，它的功重比更高，同等输出功率下设备整体占地面积更小，而且可以直接燃烧油田伴生气作为燃料，不需要额外运输柴油补给，

　　能大幅降低偏远井场的动力运营成本，同时机组的连续运行时长更长，日常维护间隔是普通柴油机的三倍以上，适合无人值守的野外场站长期运行。建模过程中，首先还原了涡轮主机的核心安装边界，主机的输出端采用法兰式连接结构，对接的减速箱输入轴同轴度公差控制在0.05mm以内，建模时特意保留了连接法兰处的定位销孔位置，方便后续做装配干涉检查；进气段的设计参考了野外多沙尘环境的使用需求，进气过滤箱采用三级过滤结构，最外层是防柳絮防大颗粒杂物的金属网，中间是中效过滤棉，内层是高精度过滤芯，过滤段和涡轮主机的进气口采用软连接结构，预留了20mm的安装补偿间隙，避免设备运行时的振动传递到过滤段造成密封件疲劳损坏。排气段的走向做了专门的优化，

　　排气出口朝向远离场站操作区的方向，排气管道上集成了膨胀节和消音腔体，消音腔内部的导流片结构也在模型里做了还原，能有效降低排气噪音，同时排气管道的外壁预留了保温层安装的厚度空间，建模时标注了保温层的最小安装厚度为80mm，避免现场做保温时和周边的管线、爬梯产生干涉。底撬部分的建模参考了实际吊装运输的需求，底撬的四个角设置了标准的吊装耳板，耳板的开孔尺寸匹配50吨级吊车的卸扣规格，底撬内部的走台采用花纹钢板结构，走台边缘设置了150mm高的挡脚板，周边的护栏高度为1.2m，符合工业场站的安全操作规范，走台上还预留了日常巡检的通道空间，通道净宽度不小于800mm，能满足运维人员携带工具通行的需求。润滑油站布置在主机的侧方，

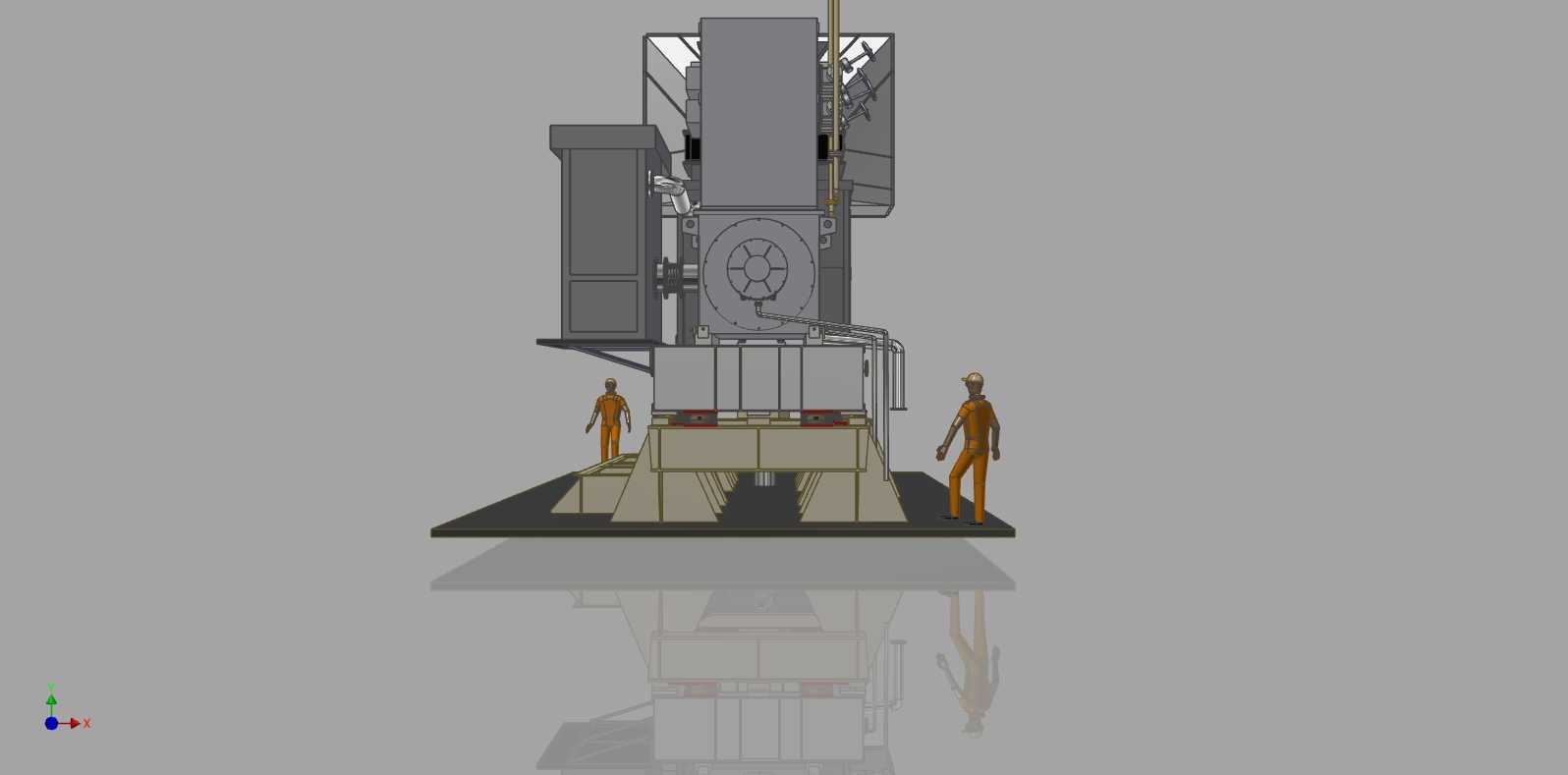

　　和主机之间的油管采用硬管加软管的组合连接方式，硬管部分沿底撬的侧边布置，用管卡固定在底撬的型钢上，软管部分预留了足够的弯曲半径，避免运行时的振动造成管路接头松动，油站的油箱上预留了液位计、温度传感器、加热器的安装接口，所有接口的位置和尺寸都按照实际选型的配件做了1:1还原，方便后续做管路的应力分析。控制柜体采用双层门结构，外层是防雨防尘的密封门，内层是安装元器件的安装板，柜体的防护等级达到IP54，适合野外露天安装，柜体和主机之间的电缆走线采用底部桥架的方式，桥架固定在底撬的下方，和油路管线保持150mm以上的安全间距，避免油路泄漏时污染电缆。整套模型的外形尺寸按照实际运输的限界做了控制，整体宽度不超过3.2m，高度不超过3.5m，长度控制在12m以内，满足普通公路大件运输的尺寸要求，不需要办理特殊的超限运输审批，能大幅降低设备从制造厂到井场的运输成本。建模时还特意加入了1.7m身高的人体参照模型，能直观体现整套设备的实际尺寸比例，方便设计人员核对操作空间、检修空间是否满足要求，比如主机侧方的检修门打开后的净空间，能满足运维人员拆检涡轮叶片的操作需求，润滑油站的滤器更换位置预留了足够的操作空间，不需要拆除周边其他部件就能完成滤芯更换作业。
