炼油厂电厂弹性沉降变压器结构设计

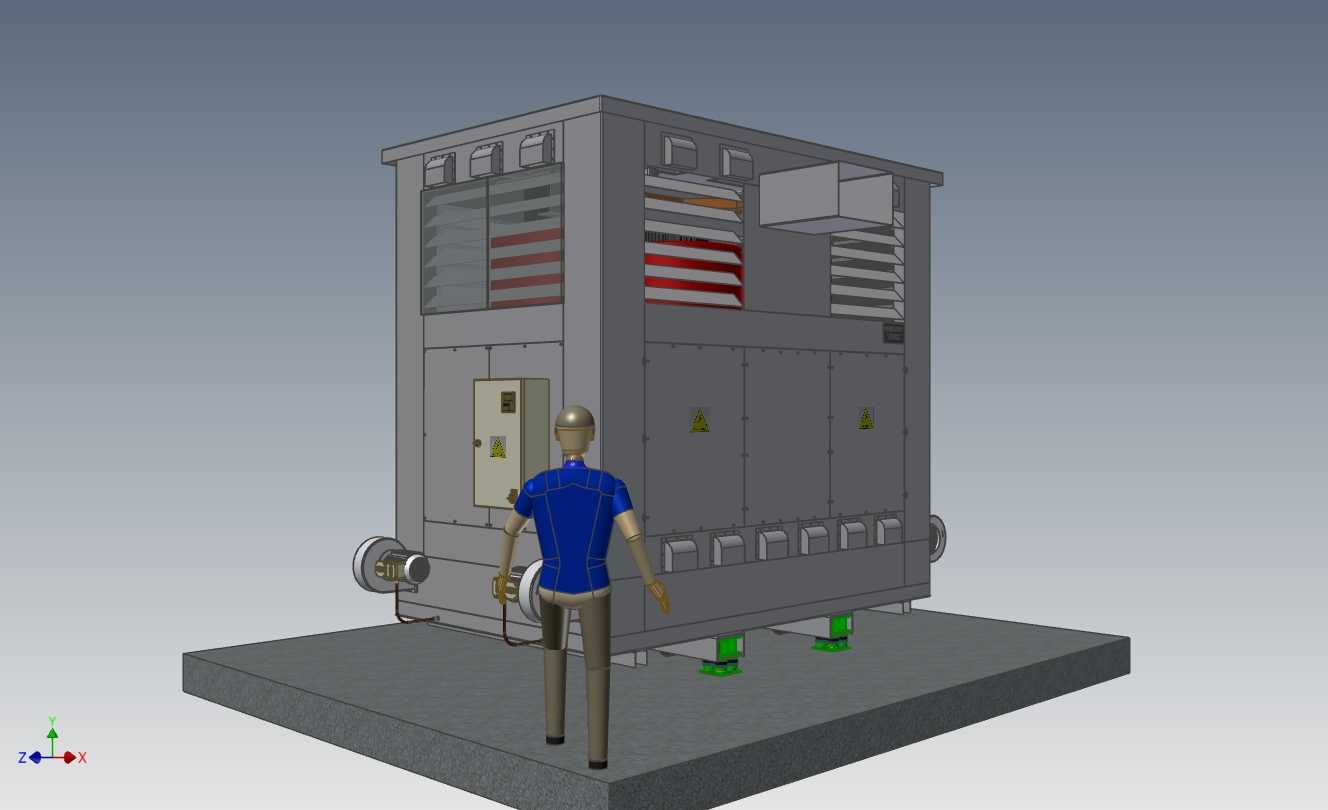

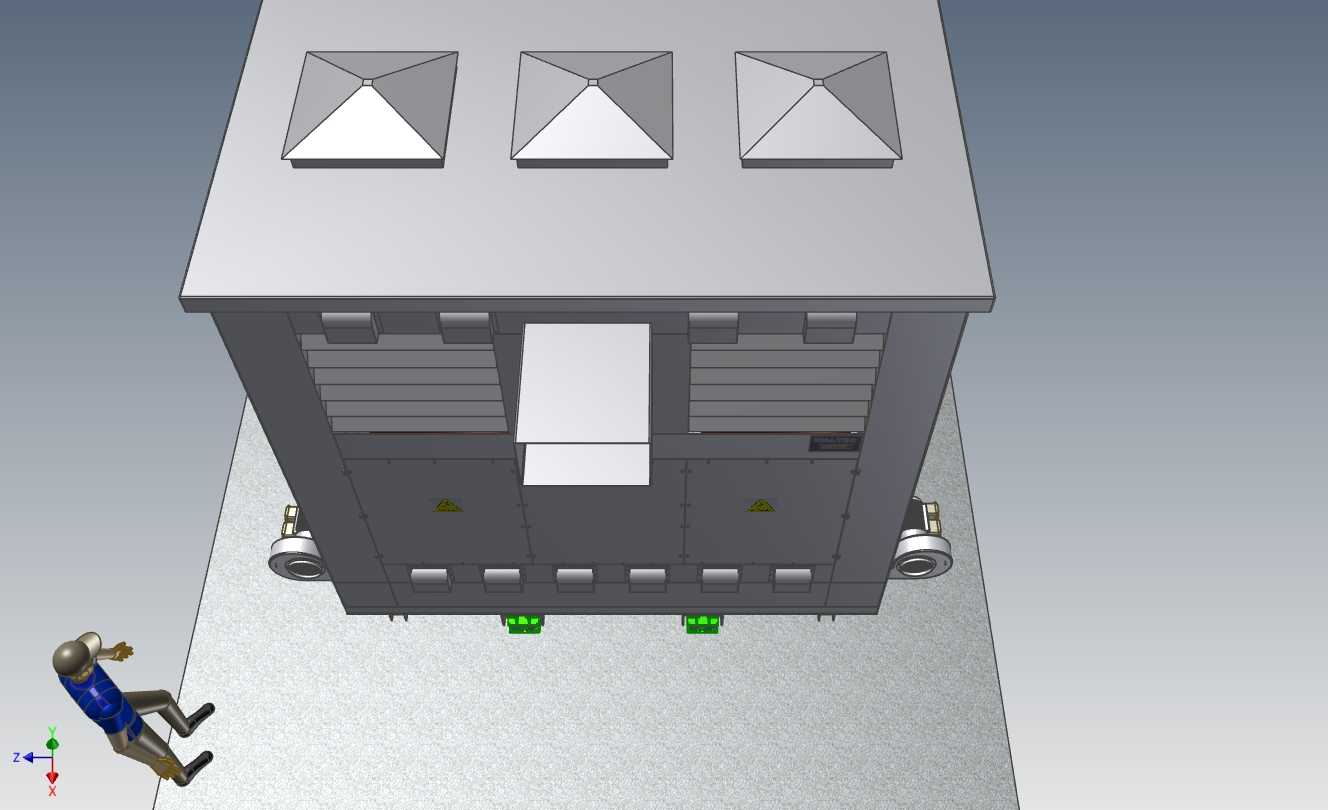

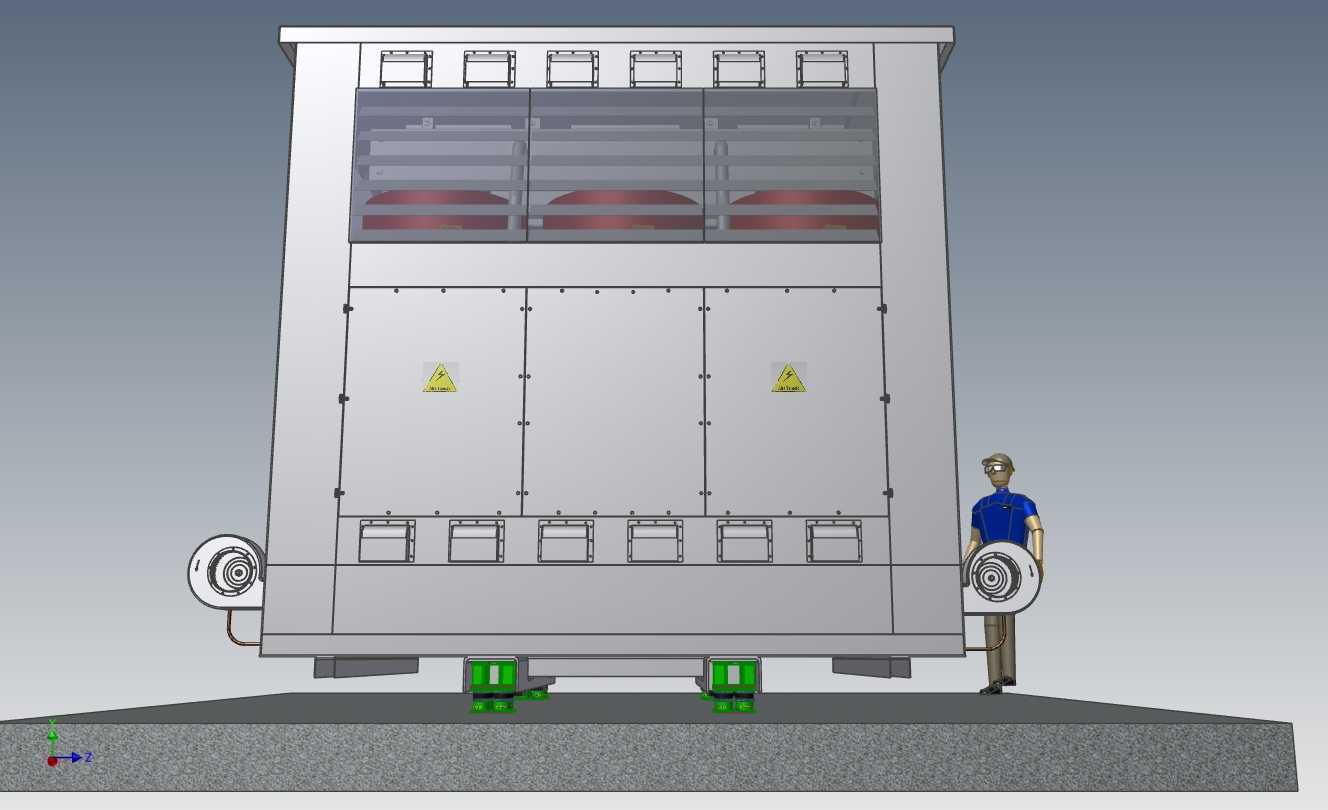

　　该设备针对炼油厂、电厂二楼安装场景的特殊工况设计，核心解决板坯高频激励传导的噪声问题，适配巴西巴拉那州当地工业供电配套的实际运行需求。设备整体采用箱式封闭结构，顶部设置三组金字塔形通风散热帽，兼顾防雨防尘与内部热量散出的需求，散热帽的棱边做圆弧过渡处理，避免尖角积灰与应力集中，同时降低气流通过时产生的风切噪声。主体柜体采用框架式焊接结构，外部覆板采用拼接式安装，预留检修拆卸余量，正面设置两组对开式检修门，门体与框架接触位置加装连续式密封胶条，既阻隔内部噪声向外传递，也能阻挡厂区内的粉尘、油气进入设备内部。柜体中部设置突出的方形接线舱，舱体与主柜体之间采用软连接过渡，避免设备运行振动传导至接线端引发接线松动、接触不良等故障。

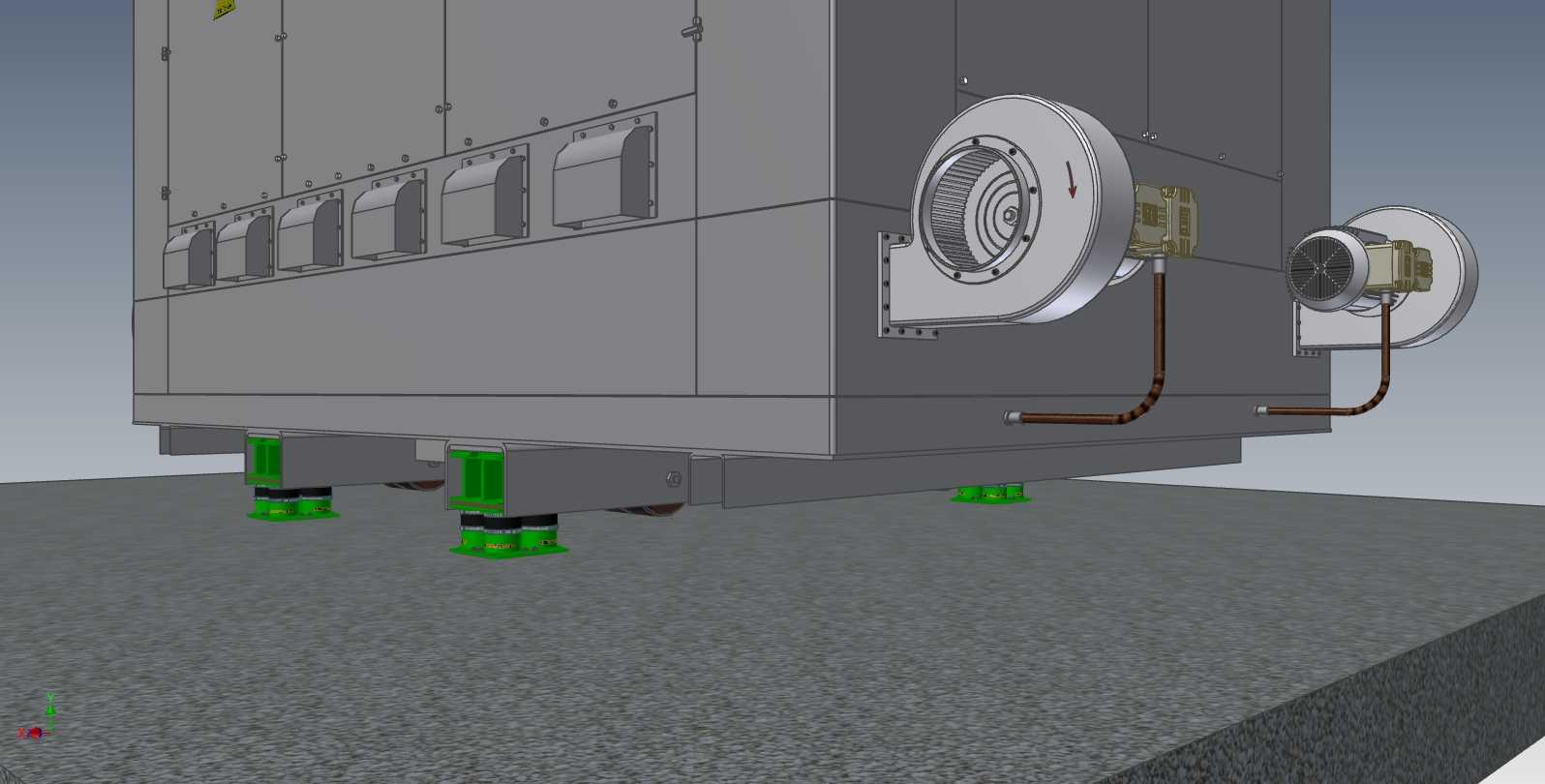

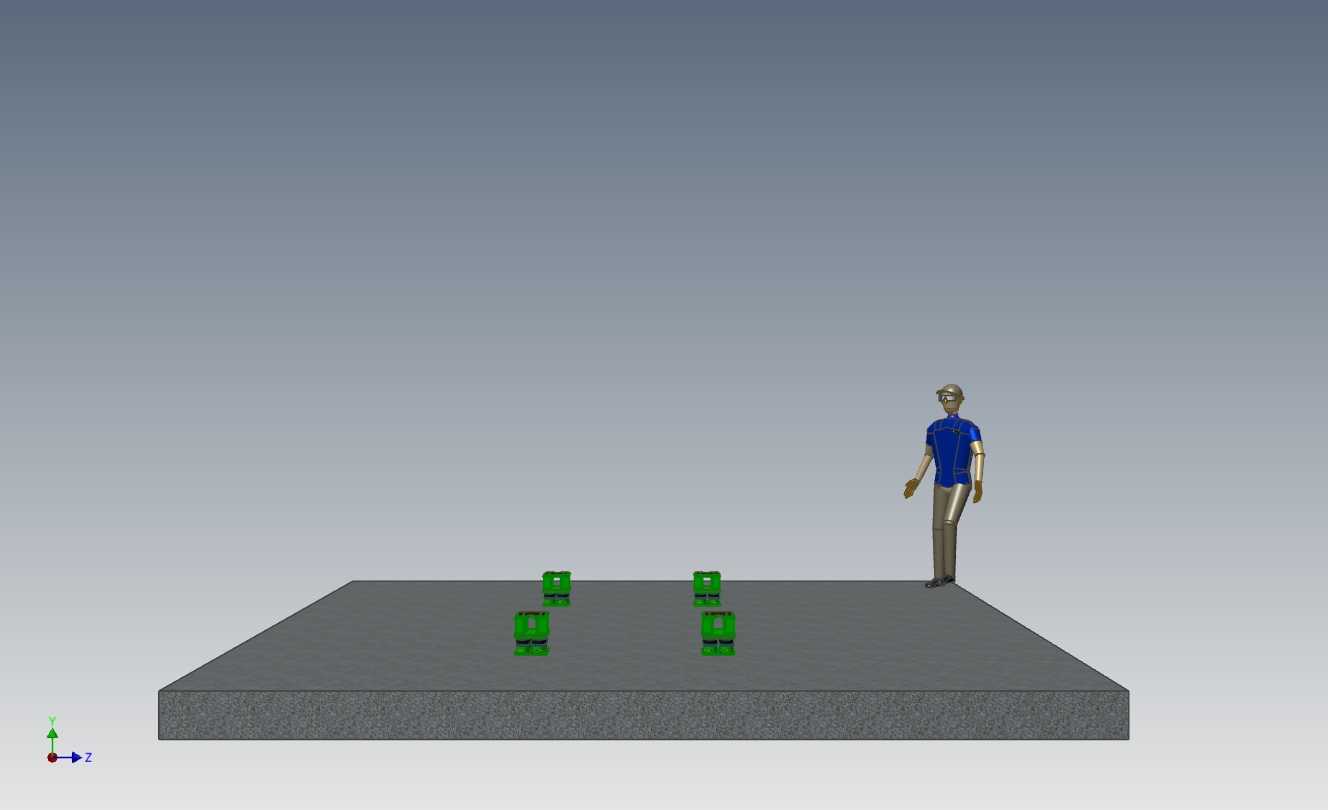

　　设备底部设置带缓冲结构的移动轮组，轮组上方集成弹性沉降支撑组件，这部分结构是整个设计的核心，当设备运行产生高频振动，或是楼板存在小幅沉降变形时，弹性组件可通过自身形变吸收振动能量，阻断振动通过安装基础向楼板结构传递，从传播路径上削减噪声辐射，同时补偿楼板的不均匀沉降量，避免设备柜体因基础变形出现焊缝开裂、部件错位的问题。从安装边界来看，设备整体宽度适配二楼常规运输通道的净宽要求，底部轮组的轮距匹配厂区常见的预埋导轨间距，可直接沿导轨推送至安装点位，无需额外拆解设备部件，大幅缩短现场安装的工期。设备底部预留的接线接口高度与二楼平台预设的电缆桥架高度对齐，现场接线时无需额外制作过渡支架，减少现场施工的工作量。柜体侧面设置通风格栅，

　　格栅叶片采用倾斜向下的角度设计，防止清洁地面时的溅水进入设备内部，格栅内侧加装消声棉层，在保证通风量的前提下进一步削弱设备内部传出的噪声。设计过程中优先考虑了二楼安装的承重限制，整体框架在保证结构强度的前提下，通过优化型材截面尺寸、选用轻量化高强度板材，将设备整体重量控制在楼板承重允许范围内，同时底部弹性支撑的受力点均匀分布，将设备自重均匀传递到楼板的承重梁位置，避免局部荷载过大引发楼板变形。设备顶部的散热帽内部设置导流结构，引导内部热空气向上排出的同时，避免外部雨水顺着散热口滴落到内部绕组上，散热帽与柜体顶部的连接采用螺栓固定，方便后期拆卸清理内部积灰。从实际运行逻辑来看，设备在二楼运行时，

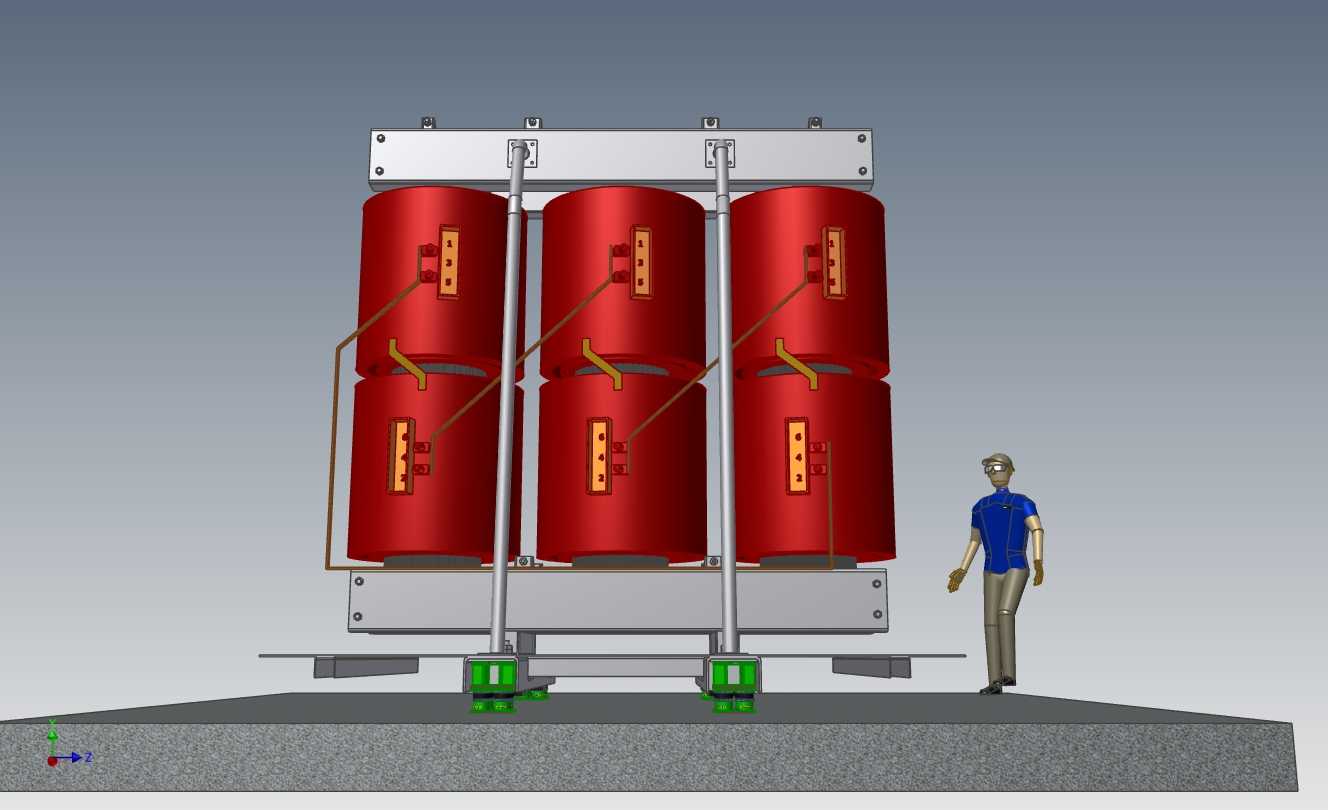

　　自身产生的高频振动首先被底部的弹性沉降组件吸收大部分，剩余振动传递到柜体时，又被覆板内侧粘贴的阻尼层进一步衰减，最终传递到楼板的振动能量可降低至普通安装方式的15%以下，有效解决厂区二楼安装变压器的噪声扰民问题，同时弹性沉降结构可自适应±15mm范围内的楼板不均匀沉降，在厂区建筑出现小幅结构变形时，仍能保证设备的水平度，避免内部绕组、铁芯等核心部件因倾斜出现运行故障。柜体两侧预留的吊装孔位置经过重心核算，吊装时设备可保持水平状态，方便现场吊装作业，吊装孔内侧焊接加强筋板，避免吊装时孔位变形。检修门的门锁采用防水防尘型工业锁具，适配厂区多尘、潮湿的运行环境，门体开合角度可达180度，检修时可完全敞开，方便人员对内部部件进行检查与维护。
