奥迪A3 Quattro传动离合器片结构设计

　　这款离合器片适配奥迪A3 Quattro四驱车型的传动系统，在整车动力传递链路中承担着发动机与变速箱之间动力接合、切断的核心作用，日常行驶中频繁的起步、换挡、四驱扭矩分配动作都需要该部件稳定响应，直接影响整车换挡平顺性与动力传递效率。从实际装车场景来看，该部件安装于发动机飞轮与变速箱输入轴之间的离合器总成内，周边需要匹配压盘、分离轴承、飞轮摩擦面等关联部件，设计时首先要保证安装孔位与周边部件完全对位，避免装车后出现同轴度偏差导致的抖动、异常磨损问题。

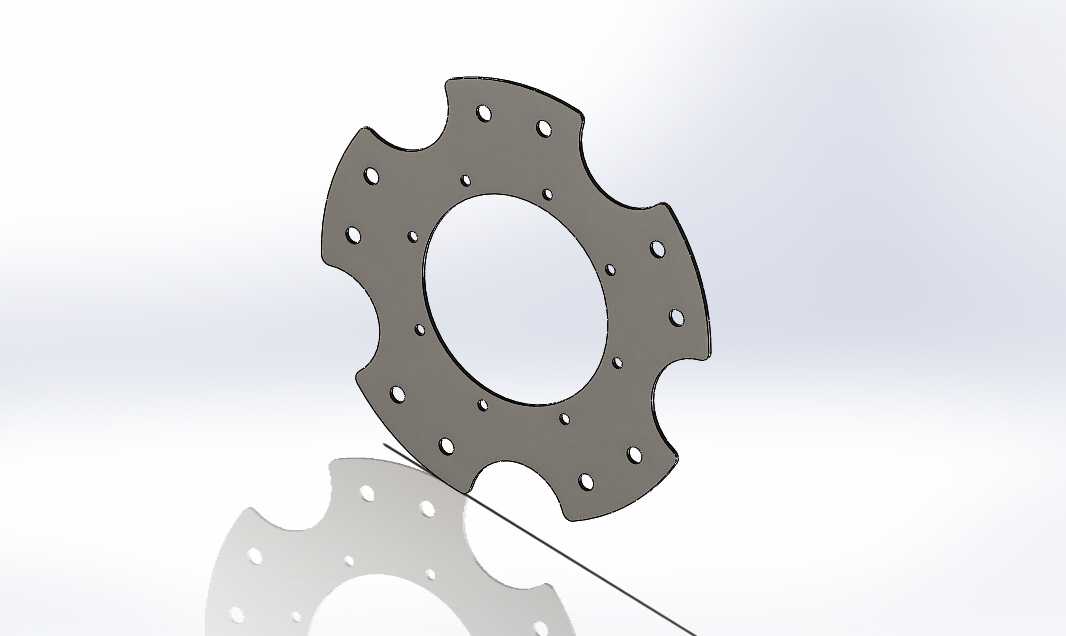

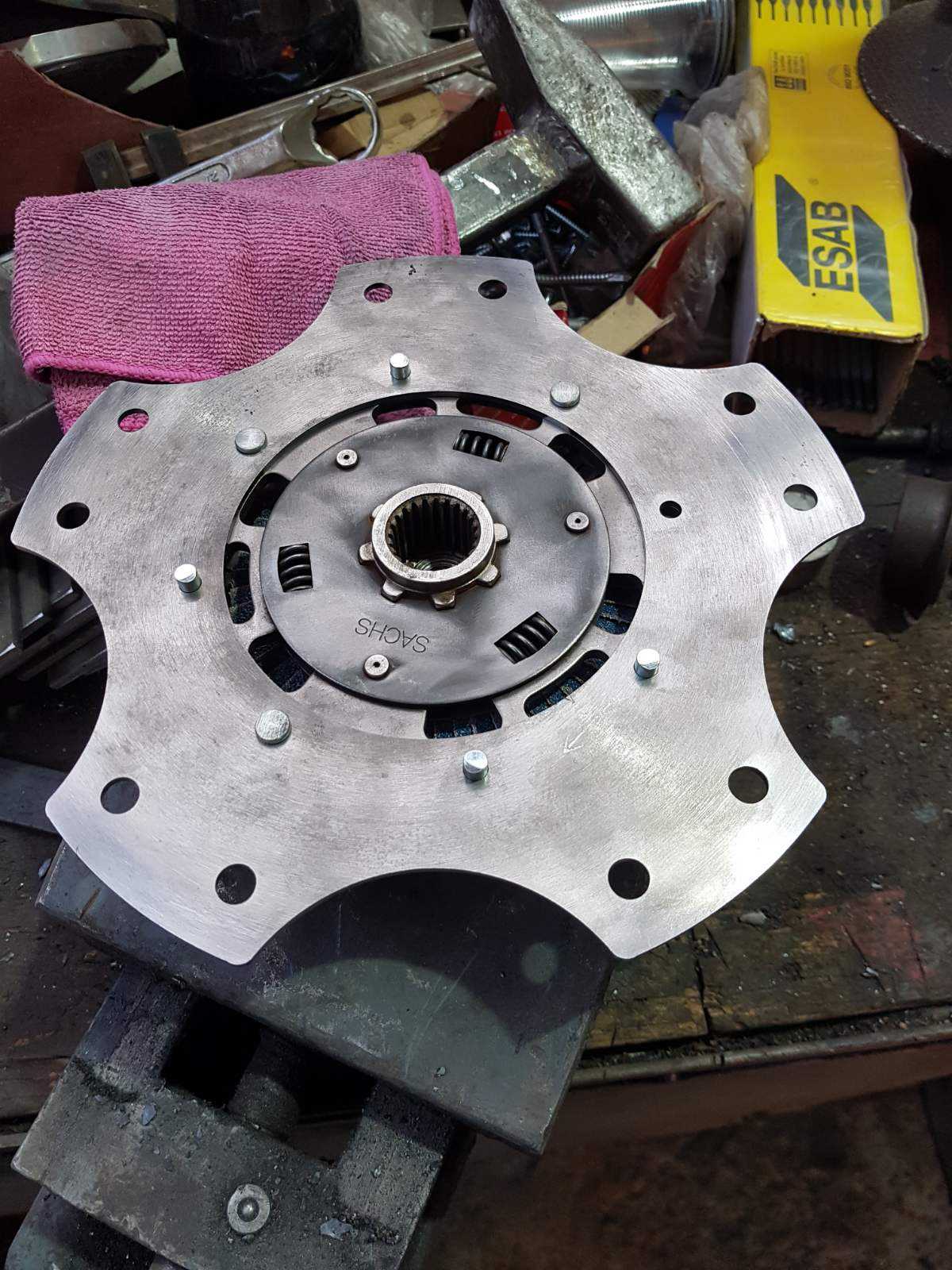

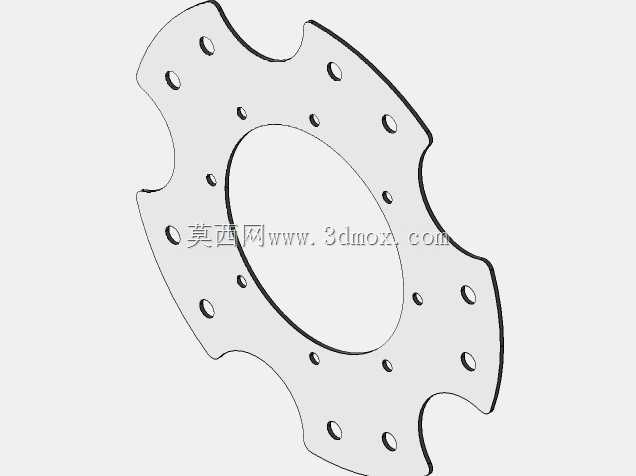

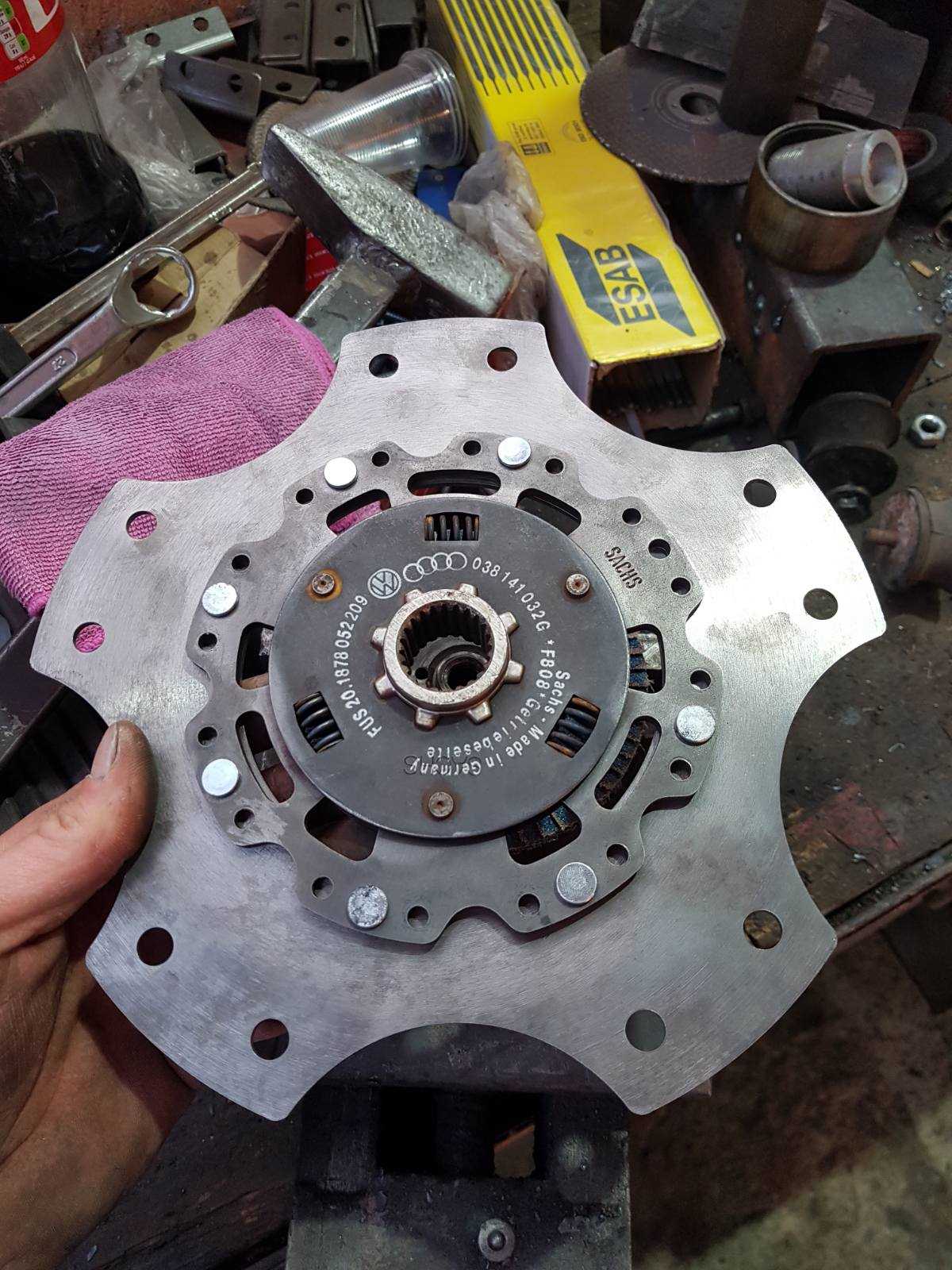

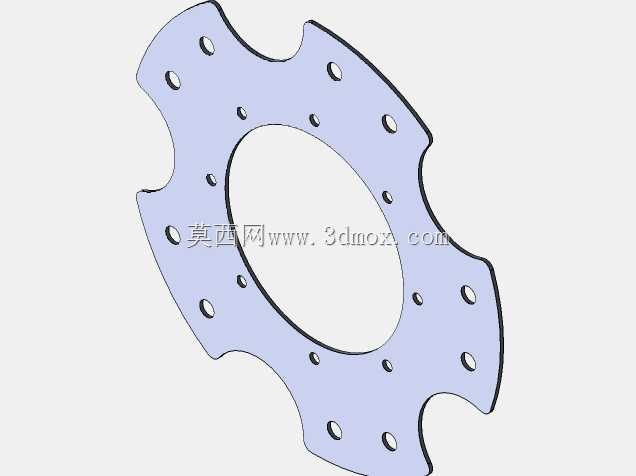

　　从结构设计思路来看，该离合器片采用2mm厚度的金属板材加工成型，这个厚度参数是在平衡结构强度、转动惯量、散热性能三者关系后确定的：过厚会增大转动惯量，导致换挡时动力切断不彻底，出现打齿、换挡卡滞问题；过薄则会降低结构强度，在大扭矩传递时出现片体变形、翘曲，影响摩擦面贴合度。片体边缘采用多凸耳的异形轮廓设计，每个凸耳上预留的安装孔用于和离合器从动盘毂铆接固定，凸耳之间的内凹轮廓一方面可以降低片体整体重量，减少旋转过程中的动不平衡量，另一方面可以在片体受热膨胀时预留形变空间，避免高温下片体翘曲变形导致摩擦面接触不均。

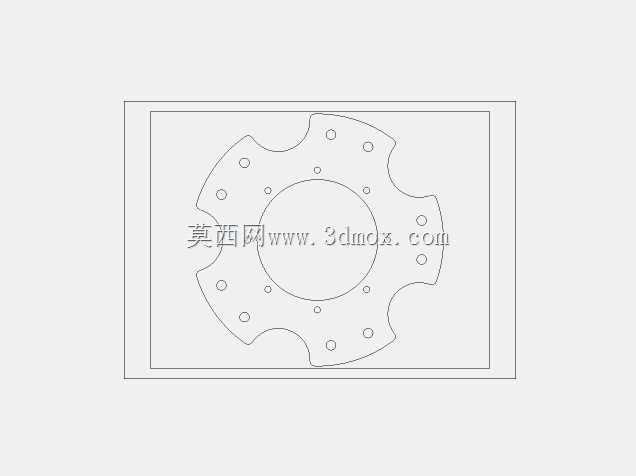

　　片体上分布的多组通孔并非随意设置，靠近中心区域的小孔为铆接定位孔，加工时需要严格保证孔位的位置度公差，确保和从动盘毂装配后整体同轴度控制在0.1mm以内，否则高速旋转时会产生明显的径向跳动，引发整车起步抖动。外圈分布的大孔为散热通风孔，离合器在半联动状态下摩擦面会产生大量热量，这些通孔可以引导空气在片体两侧形成对流，快速带走摩擦产生的热量，避免片体因高温出现退火、硬度下降的问题，延长部件使用寿命。

　　从安装边界来看，该离合器片的中心大孔需要和变速箱输入轴配合，孔径公差需要严格控制在过渡配合区间，既不能过紧导致装配困难，也不能过松导致轴与片体之间出现旷量，影响动力传递精度。片体外径尺寸需要匹配压盘与飞轮的摩擦面直径，确保摩擦接触面积能够覆盖发动机输出的最大扭矩需求，避免单位面积压力过大导致摩擦片过早磨损。实际建模过程中，需要重点关注片体的平面度公差，整个摩擦面的平面度需要控制在0.05mm以内，保证和压盘、飞轮贴合时接触面积达到90%以上，避免局部压力过大导致的烧片问题。

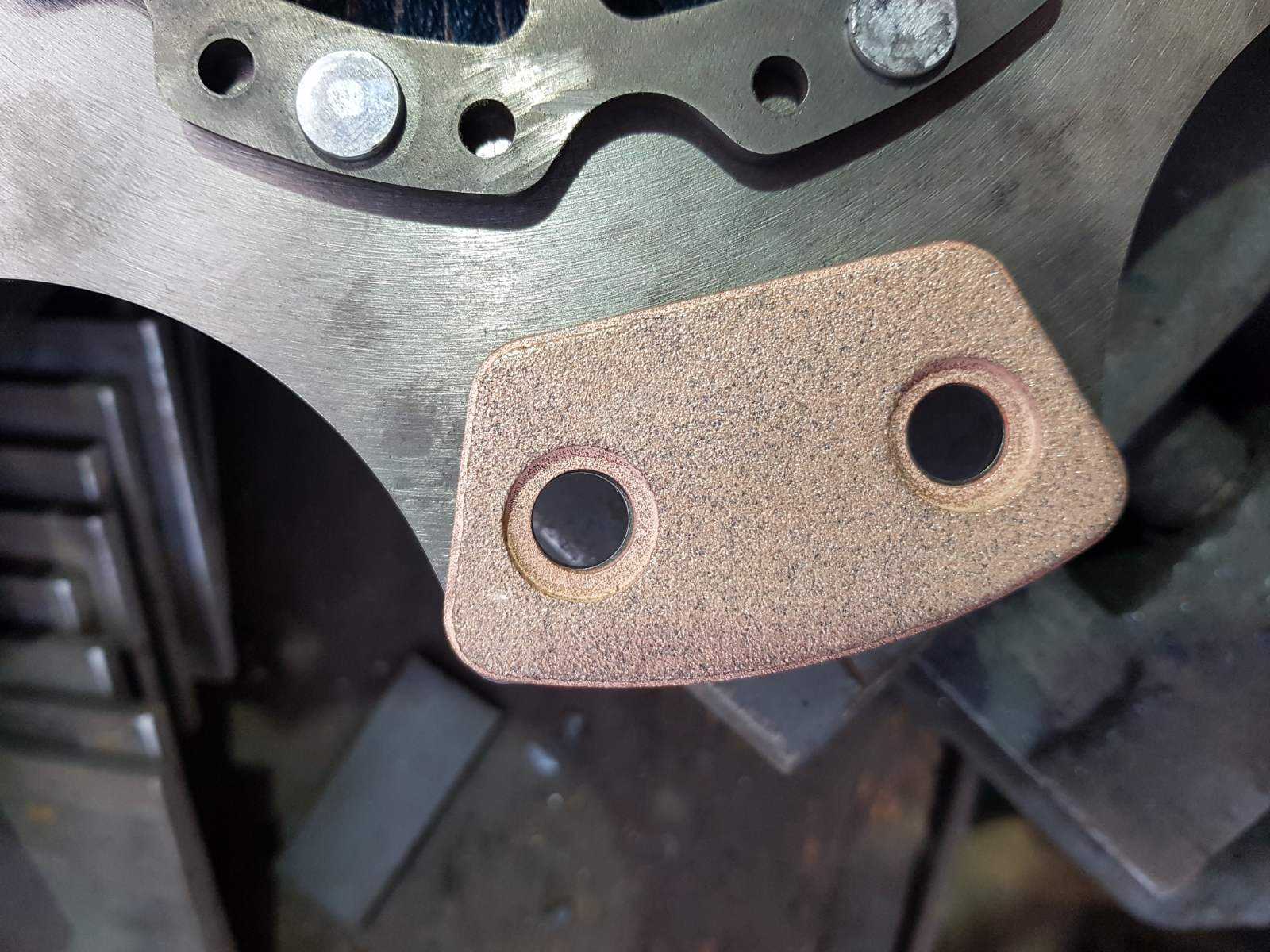

　　在四驱车型的应用场景中，该离合器片还需要配合四驱系统的扭矩分配需求，在急加速、湿滑路面行驶时能够快速响应扭矩变化，不会因为片体刚性不足出现扭矩传递滞后的问题。设计时通过有限元分析对片体的应力分布进行了校核，在最大传递扭矩工况下，片体凸耳根部的应力集中区域应力值远低于材料屈服强度，保证大扭矩输出时不会出现片体断裂的问题。同时片体表面的粗糙度也有明确要求，摩擦面粗糙度需要控制在Ra1.6-Ra3.2之间，既保证和摩擦衬片的贴合度，又避免过于光滑导致摩擦力不足出现打滑问题。

　　日常维修更换场景中，该部件的安装孔位采用对称式设计，装配时不需要区分正反方向，降低维修装配的出错概率，同时片体的轻量化设计也减少了维修过程中的搬运、安装难度。建模时对所有孔位的倒角、边缘去毛刺都做了细节还原，实际生产中这些细节处理可以避免装配时割伤维修人员，也能减少应力集中点，提升部件的疲劳寿命。
