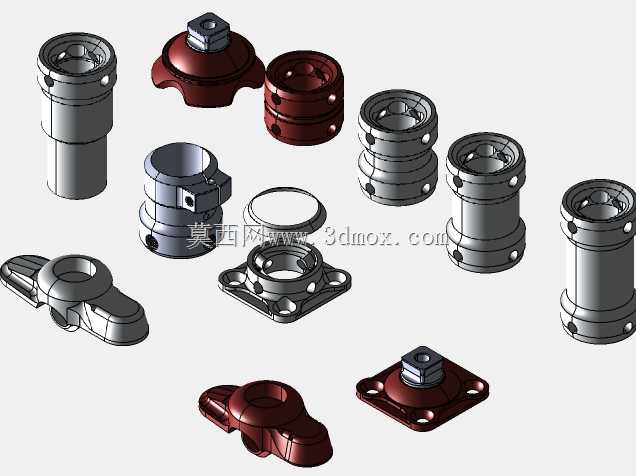

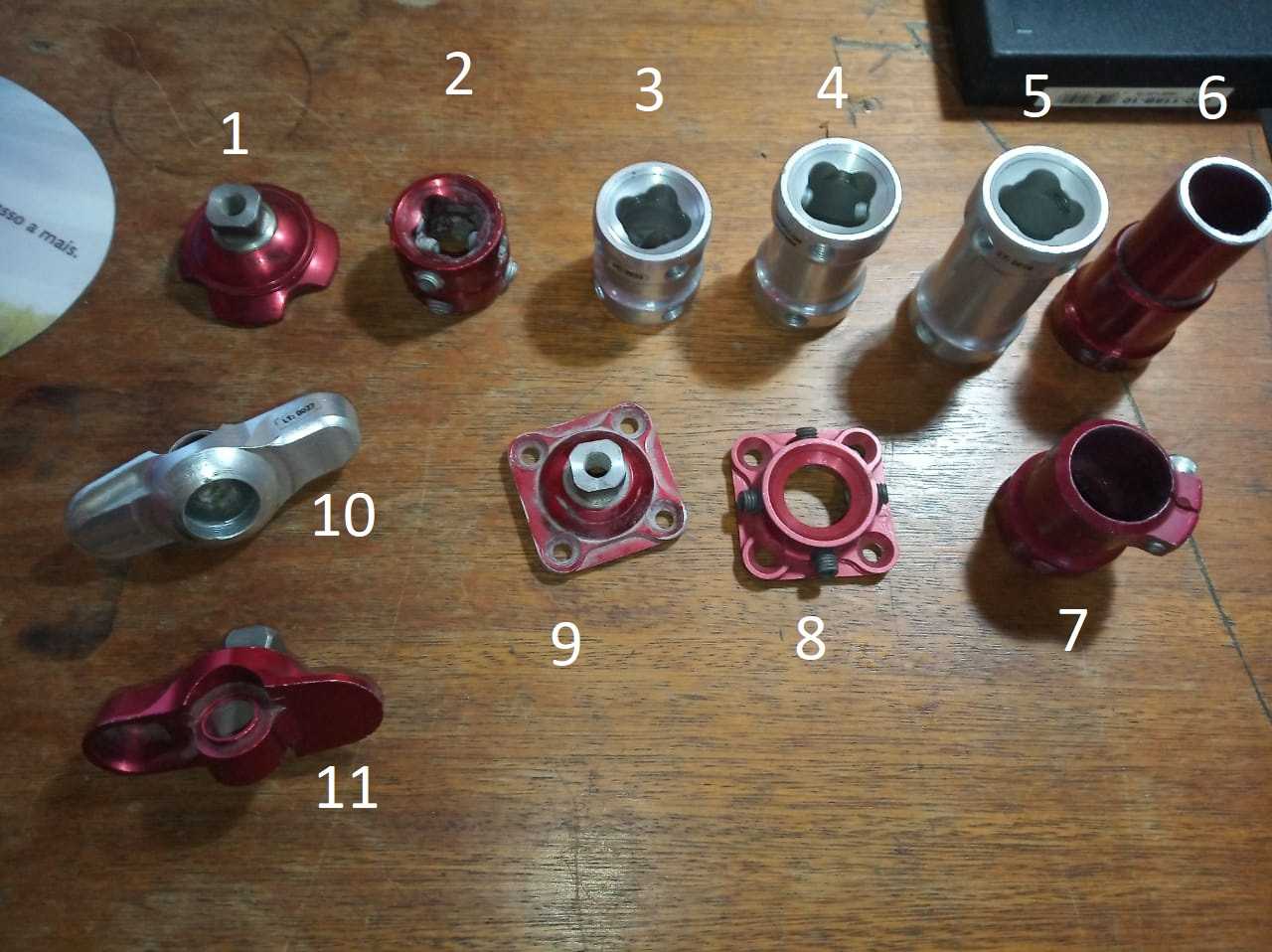

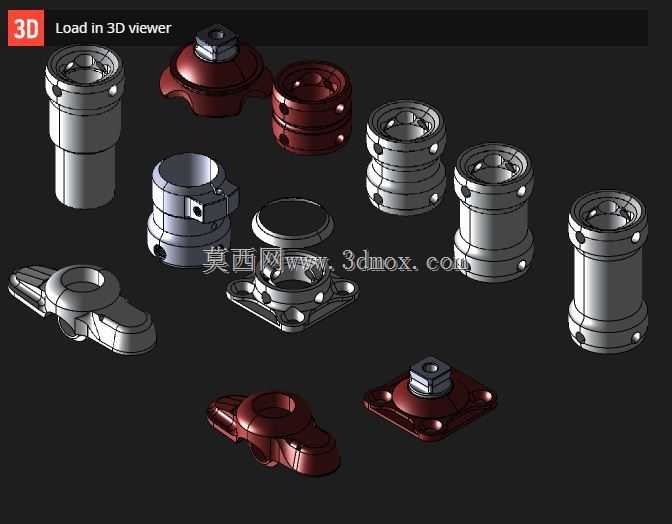

在工业自动化检测、流体系统状态监测、生产制程参数采集的各类场景里,传感单元的可靠安装与密封防护,直接决定了检测数据的稳定性与设备长期运行的故障率,这套配套结构组件正是围绕接触式传感单元的安装适配需求完成的建模还原。从实际工况适配角度看,这类组件需要同时兼顾传感探头的定位精度、外部载荷下的结构强度、介质接触场景下的密封性能,以及不同安装工位的适配性,因此在结构拆分上做了多形态的基座与压合件设计。不同结构形态的筒体类零件,分别适配不同的安装空间:带侧装固定耳的筒体可用于设备侧壁的外挂式安装,通过侧耳上的锁紧孔完成径向定位,避免传感单元在设备振动工况下出现轴向窜动;带法兰安装面的基座可直接贴合在管路或设备壳体的平面安装位,
法兰面预留的密封槽可搭配O型圈完成静密封,防止管路内的流体、粉尘进入传感单元内部造成元件损坏;直筒型的主体结构则适配嵌入式安装场景,可直接压入设备预设的安装孔内,通过外壁的环形槽搭配卡簧完成轴向固定,适合安装空间紧凑、没有额外侧装固定位置的工位。压合类的端盖零件做了两种形态设计,带滚花边缘的手拧式端盖无需额外工具即可完成拆装,适合需要频繁调整探头位置、定期校准传感参数的工位;带六角锁紧位的压盖则可通过工具施加额定锁紧力矩,适合高压管路、强振动工况下的固定,避免端盖在长期运行中出现松脱。所有配合面的公差设计都遵循基孔制配合原则,筒体与端盖的配合段采用H7/h6的间隙配合,既保证装配过程的顺畅性,又能控制配合间隙在合理范围,
避免间隙过大导致的传感单元定位偏移;密封槽的尺寸设计严格适配对应线径的密封件,槽深控制在密封件线径的70%-80%,保证压合后密封件有足够的压缩量实现密封,同时不会因为压缩量过大导致密封件永久变形失效。从建模还原的细节来看,所有零件的倒角、退刀槽、安装孔位都做了1:1的还原,比如筒体上的径向锁紧螺孔,位置正对传感单元的固定卡位,锁紧螺钉拧入后可直接顶在传感单元的外壳卡位上,既限制传感单元的周向转动,又能防止轴向窜动;法兰基座上的安装孔做了沉头设计,固定螺丝拧入后螺丝头部不会突出法兰表面,避免安装时与贴合面产生干涉;手拧端盖的滚花纹理做了等距建模还原,实际加工时滚花的间距和深度符合手动操作的摩擦力需求,
即使手上沾有油污也能顺利拧动端盖完成拆装。不同材质的零件在结构设计上也做了区分,金属材质的筒体类零件壁厚做了均匀化处理,避免加工过程中出现应力变形,所有转角位置都做了R0.5-R1的圆角过渡,减少应力集中点,提升零件在交变载荷下的疲劳强度;用于密封压合的非金属衬件则在边缘做了导向斜角,装配时可顺着斜角顺利进入配合位,不会因为切边导致密封失效。在实际选型适配时,可根据现场的安装空间尺寸、工况压力、振动等级选择对应的组件组合:如果是开放环境下的位置检测传感单元,可选用直筒型主体搭配手拧端盖,方便后期校准调整;如果是液压、气动管路内的压力、流量传感单元,则选用法兰基座搭配带锁紧位的压盖,保证密封性能与固定强度。整套结构的安装边界覆盖了侧壁外挂、平面法兰固定、嵌入式安装三种主流的传感单元安装形式,可适配绝大多数工业场景下的接触式传感单元安装需求,建模过程中所有配合关系都按照实际装配逻辑做了约束验证,不存在干涉、错位的问题,可直接用于装配模拟、工装设计的参考,也可作为同类传感安装结构设计的原型参考,帮助结构工程师快速完成适配不同工况的安装结构改型,减少从零开始建模的重复工作量。
