集成冷凝蒸发功能的HVAC换热机组结构

　　这套集成化的HVAC换热结构，核心是把冷凝侧与蒸发侧的换热回路整合在同一机架内，在商用中央空调、工业工艺冷却、数据中心辅助温控这类场景里，能大幅缩减现场管路连接的工作量，避免分体式机组安装时的冷媒泄漏隐患。从实际落地的工况来看，这类机组常被用在中小型商业建筑的屋顶安装位，或是洁净车间的外围设备区，不需要单独搭建冷凝段与蒸发段的连接桥架，整体吊装就位后仅需对接水系统、电源与控制线路即可投入调试。

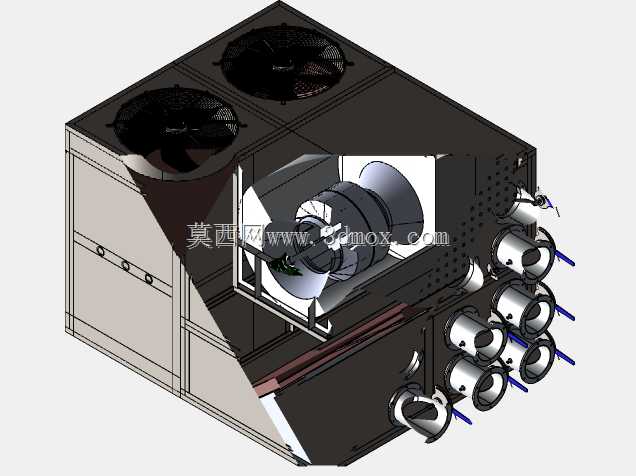

　　从功能逻辑上拆解，顶部布置的双轴流风机对应冷凝侧的风冷换热路径，风机下方直接贴合翅片式冷凝盘管，高温高压的冷媒气态从压缩机输出后进入盘管，通过风机强制对流把热量散到外界空气里，冷凝后的液态冷媒经节流部件送入侧面接口连通的蒸发段，蒸发段内置的离心风机负责把处理后的冷风送入送风管道，完成室内侧的冷量输送。这种把两个换热段做进同一箱体的设计，首先要解决的是内部流场的干扰问题——冷凝侧的排风是向外排出的热空气，绝对不能出现热风回流被蒸发侧进风吸入的情况，所以在结构设计时，冷凝段的顶部出风区域和蒸发侧的侧面回风区域做了物理隔断，箱体内部的隔板同时承担了保温与结构加强的作用，避免冷桥结露导致的箱体锈蚀。

　　设计过程中首先要明确安装边界的约束，这类机组的底部机架预留了标准的吊装孔与地脚固定位，适配常规的型钢安装基座，侧面的管路接口全部做了同方向排布，所有冷媒管、冷凝水管、电源线缆的接口都集中在机组的同一侧，现场施工时不需要绕到机组其他方位操作，能有效压缩安装所需的操作空间。外形尺寸上，机组的宽度方向适配标准货运电梯的门洞尺寸，不需要拆分运输就能直接运到建筑屋面，顶部的风机护网做了外翻边处理，避免运输过程中磕碰变形，同时护网的网格密度符合户外设备的安全防护要求，能阻挡较大体积的杂物落入风机扇叶区域。

　　结构细节上，箱体的侧板采用了模块化的拼装设计，每一块侧板都通过快拆螺栓固定，后期维护时不需要把整个箱体拆开，仅需拆除对应位置的侧板就能接触到内部的盘管、风机与管路阀件。蒸发侧的离心风机做了减震安装处理，风机与箱体支架之间加装了橡胶减震垫，能降低运行过程中的振动传递，避免机组运行时和建筑结构产生共振噪音。冷凝侧的风机支架采用了加厚的镀锌板材，应对户外长期使用的防腐需求，所有暴露在外的紧固件都做了达克罗表面处理，避免长期雨淋生锈导致的拆卸困难。

　　从管路设计的角度，内部的冷媒管路全部采用了硬钎焊连接，管路走向沿着箱体内部的加强筋排布，每隔一段距离就设置管卡固定，避免风机运行时的振动导致管路焊缝开裂。侧面的外接管路接口都预留了足够的操作空间，安装阀门与软连接时不需要额外切割周边的结构件，每个接口旁边都做了清晰的介质流向标识，避免现场施工时接反管路。机组底部还预留了冷凝水的排水接口，蒸发段产生的冷凝水通过集水盘汇集后从该接口排出，集水盘做了一定的坡度设计，不会出现积水滋生细菌的问题。

　　在建模逻辑上，整个结构先从底部的焊接机架开始搭建，先确定各个功能段的空间占比，再依次排布冷凝盘管、冷凝风机、蒸发风机、节流组件与内部管路，最后拼装外侧的箱体护板与接口法兰。建模过程中需要提前核对各个标准件的安装尺寸，比如风机的安装孔位、阀件的接口尺寸、护板的折弯半径，避免实际生产时出现装配干涉。尤其是内部的流道设计，要保证蒸发侧的进风能够均匀流过蒸发盘管，不会出现局部风速过高导致的换热效率下降，所以在蒸发风机和盘管之间预留了足够的均流空间，让气流能够均匀覆盖整个盘管的换热面积。
