手动螺旋压紧式快速夹钳工装结构

　　在中小批量零件的机加工序、装配工位以及检测定位环节，这类手动螺旋压紧夹钳是车间里出镜率极高的工装部件，不需要外接气源、电源动力，完全依靠操作人员手动施力就能完成工件的压紧固定，适配多品种小批量的柔性生产场景，尤其是在没有集中供气的维修工位、野外临时装配场景下，纯机械结构的可靠性优势非常突出，不会出现气动元件漏气失压、电动部件断电失效的问题。从结构设计逻辑来看，这套夹钳采用了T型手柄配合梯形传动丝杠的结构，梯形丝杠的自锁特性是整个结构的核心设计点，当操作人员转动T型手柄带动丝杠前进压紧工件后，丝杠螺纹副的自锁角可以保证在加工振动、工件受力偏移的情况下，夹钳不会自行松脱，不需要额外增加锁紧销或者防松结构，简化了整体零件数量。

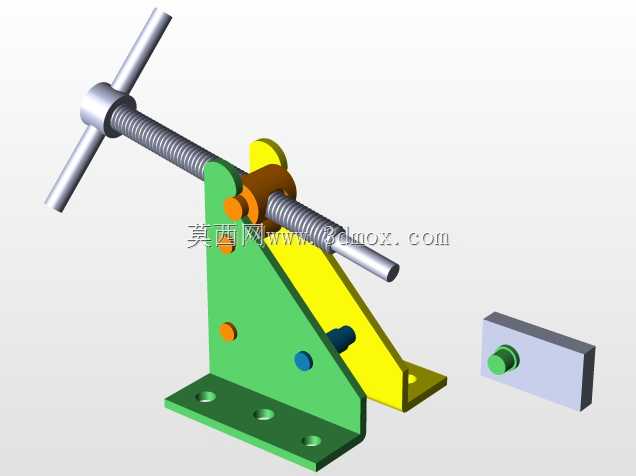

　　夹钳的主体支撑件采用三角形立板加底部安装法兰的结构，三角形的筋板布局可以在压紧过程中把丝杠的轴向推力均匀传递到底部安装面，避免立板受侧向弯矩出现变形，底部法兰上预留的四个沉头安装孔，可以直接通过内六角螺栓固定在工装平台、焊接工作台或者专用夹具基板上，安装孔的孔位间距参考了通用工装平台的T型槽间距设计，不需要额外加工转接板就能完成快速安装。这套夹钳还搭配了可翻转的黄色压臂结构，压臂和绿色主体之间通过销轴连接，在装卸工件的时候可以把压臂向上翻起，留出足够的工件取放空间，不需要把丝杠完全退到末端就能完成工件更换，能有效缩短单件装夹的辅助时间，压臂末端的压头位置预留了安装孔，可以根据被压紧工件的表面形状更换橡胶压头、金属平压头或者V型压头，

　　适配不同外形的工件装夹需求，比如压紧圆柱形工件时更换V型压头就能避免工件出现径向滑动，压紧精加工表面时更换尼龙或者铜质压头就不会划伤工件表面。从安装边界尺寸来看，夹钳在完全闭合压紧状态下的整体高度不会超过150毫米，水平方向的最大伸出长度在180毫米左右，丝杠的有效行程在60毫米区间，可以适配不同厚度的工件装夹，压臂翻转后的最大开口高度可以达到120毫米，能够满足大部分中小型机加工零件、焊接组件的装夹空间需求。在实际使用过程中，丝杠和主体支撑件之间的铜衬套结构可以减少丝杠转动时的磨损，长期使用出现间隙后只需要更换铜衬套就能恢复装配精度，不需要更换整个主体结构，降低了工装的维护成本，销轴连接位置都预留了注油孔，

　　可以定期加注润滑脂减少转动副的磨损，延长整套夹钳的使用寿命。和常见的水平式快速夹钳相比，这种螺旋压紧的结构可以提供更大的压紧力，在铣削加工、轻量钻削工序中也能保证工件的固定稳定性，不会因为切削力的作用出现工件移位，同时T型手柄的力臂长度经过优化，操作人员只需要施加很小的手动力就能产生足够的压紧力，不需要借助加力杆操作，避免因为施力过大导致丝杠变形或者工件被压伤。夹钳的各个组成零件都采用了常见的机械加工工艺，主体立板和底部法兰可以通过板材切割、铣削、钻孔工序完成加工，丝杠采用标准梯形丝杠棒料车制加工，压臂和销轴都可以采用常规型材加工，不需要特殊的加工设备，工厂的工装车间就可以完成自制，也可以根据实际使用场景调整各个零件的尺寸参数，比如需要更大压紧力的时候可以加大丝杠直径、加长手柄力臂，需要更大装夹空间的时候可以加高立板高度、加长压臂长度，结构的拓展性非常强。在焊接工装场景下使用时，这套夹钳可以配合定位挡块使用，完成焊接组件的快速定位压紧，避免焊接过程中工件因为热变形出现位置偏移；在装配工位上，可以用来固定待装配的壳体类零件，方便操作人员完成螺丝拧紧、零件压装等工序；在检测工位上，可以把待检测零件固定在夹钳上，配合百分表、影像测量仪完成尺寸形位公差的检测，不会因为工件晃动影响检测精度。
