传感器装配用定位设置模具结构

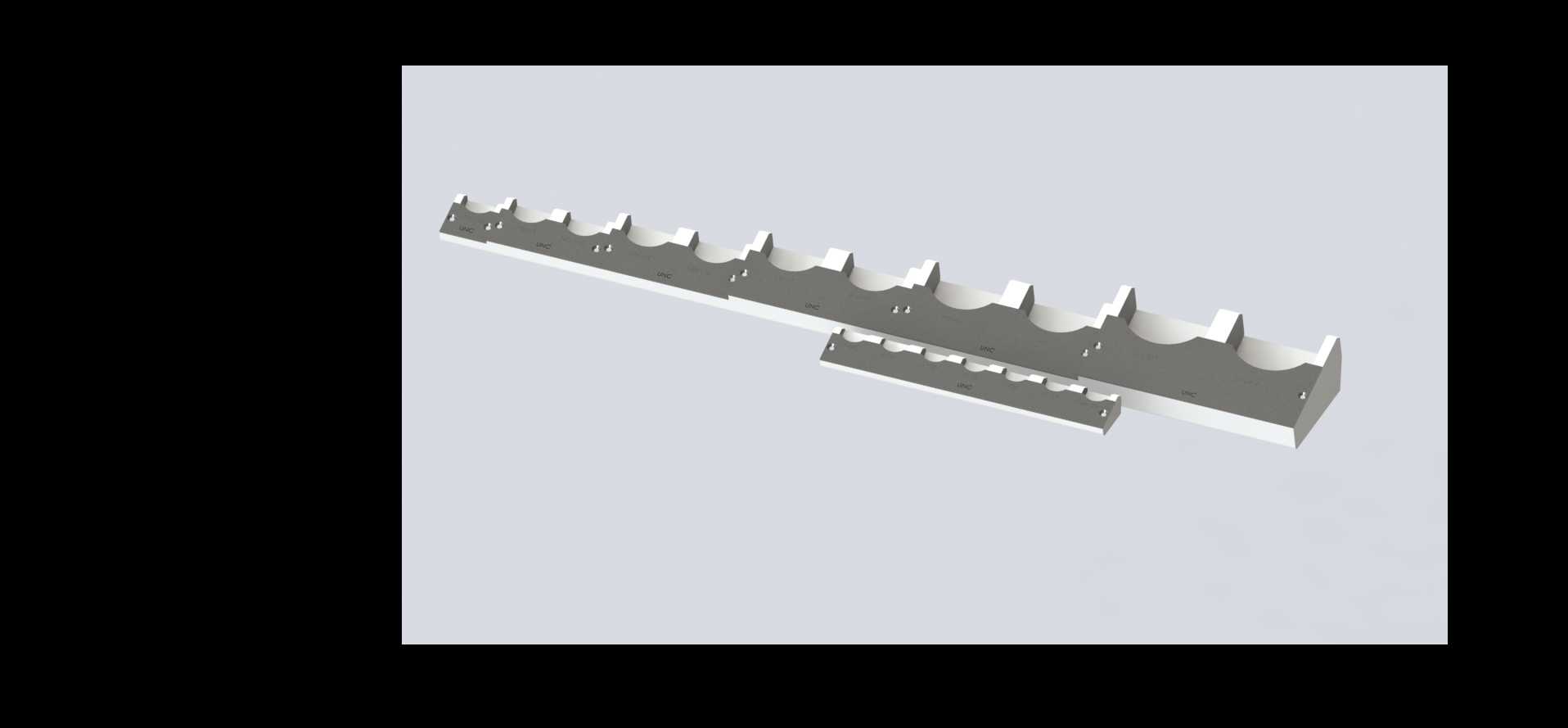

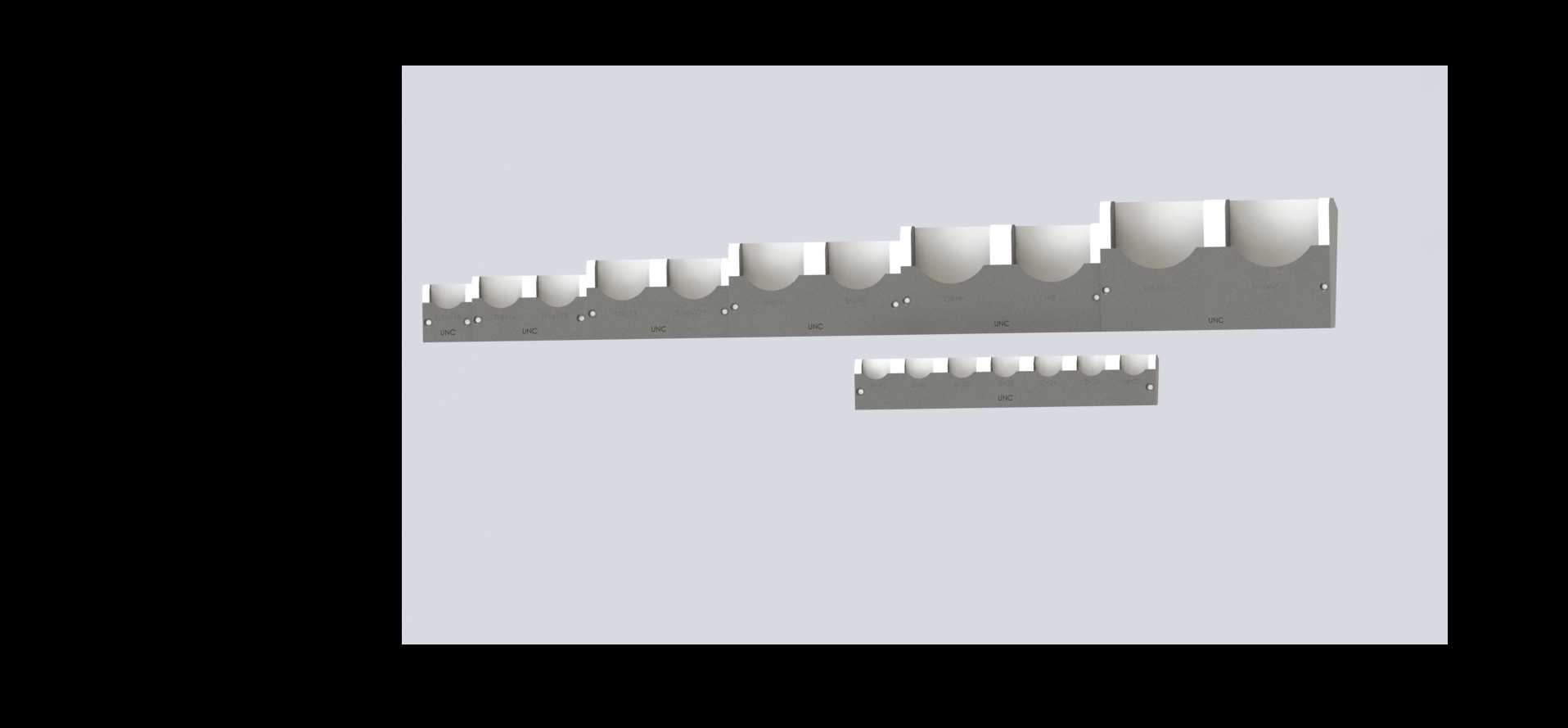

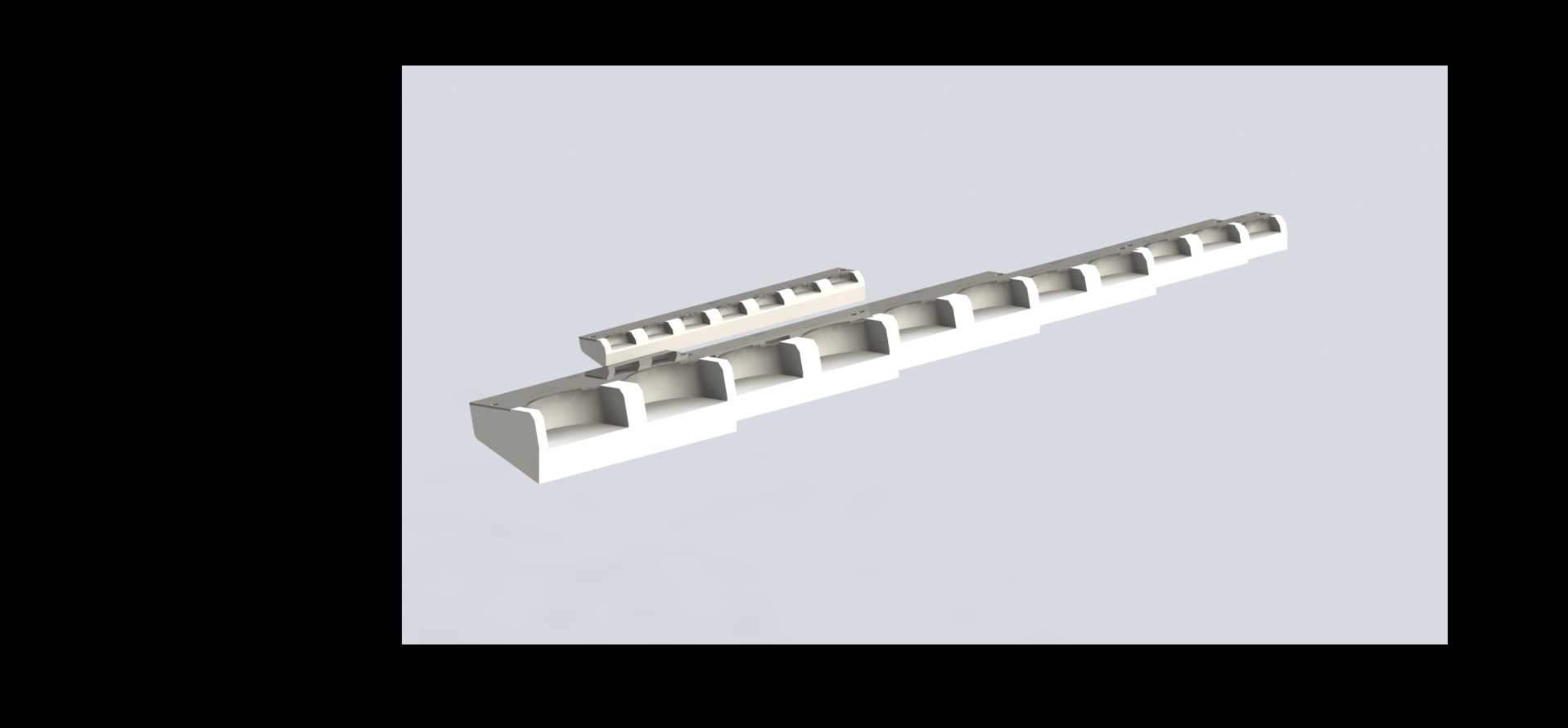

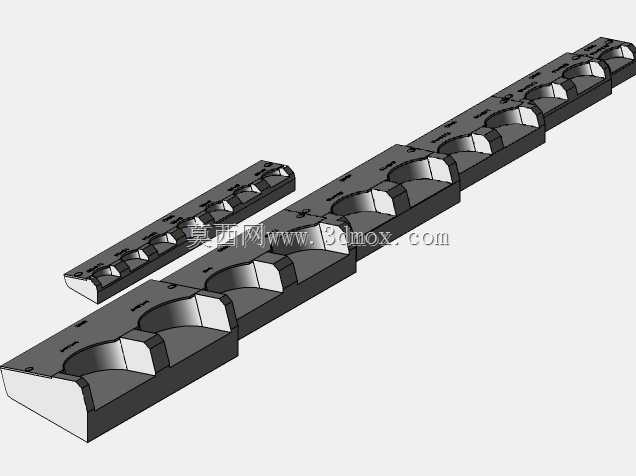

　　这款模具主要面向传感器批量装配工序的定位需求设计，在传感器生产的中段装配环节，需要将多个传感元件、引脚与壳体精准对位，常规手工对位容易出现引脚偏移、壳体贴合间隙不均的问题，直接影响后续灌封、检测工序的良率，这套模具就是为解决该类工位的定位一致性问题开发的。从结构上看，模具采用分体式嵌套设计，长条形主体上排布了多组连续的仿形定位槽，每个槽位的轮廓完全匹配传感器壳体的外部弧度，槽位侧边预留了引脚避让缺口，避免装配过程中压伤元件引脚；下方配套的压合条对应每个定位槽设置了定位凸点，合模时凸点刚好卡入壳体的定位孔位，保证上下模对位精度控制在0.02mm以内，满足传感器装配的公差要求。设计初期曾考虑过整体式模腔结构，

　　但实际试装时发现传感器壳体存在注塑成型的微小尺寸公差，整体式模腔容易出现卡件、取件困难的问题，最终调整为分体式弹性定位结构，每个槽位侧边预留0.05mm的公差补偿间隙，既保证定位精度，又能适配壳体的正常尺寸波动，取件时只需抬起压合条即可一次性取出整排装配完成的工件，大幅提升工位操作效率。安装边界方面，模具主体的基准面做了磨平处理，平面度控制在0.01mm/m，可直接固定在自动化装配线的工位台面上，也可适配手工装配台的快速夹钳安装位，模具两端设置了定位销孔，与工位台的销柱配合即可完成快速装换，无需反复调平找正。实际应用场景中，这类模具多用于光电类、霍尔类条形传感器的预装配工序，可同时完成12个工件的定位装夹，相比单工位定位夹具，

　　单批次装配效率提升6倍以上；压合条的行程做了限位设计，下压行程固定为3mm，避免压力过大压损传感元件，压合面贴附了0.5mm厚的硅胶垫层，防止壳体表面出现压痕，影响产品外观质量。结构设计上还考虑了排屑需求，每个定位槽的底部都设置了微小的排屑孔，装配过程中产生的塑料碎屑、焊渣可通过排屑孔落下，不会积存在模腔内影响定位精度，日常维护只需用压缩空气吹扫即可完成清洁，无需拆解模具。模具的材质选用常用的模具钢经淬火处理，表面硬度达到HRC58-62，耐磨性能满足10万次以上的装夹使用需求，长期使用不会出现槽位磨损导致的定位偏移问题；分体式结构也方便易损件更换，若压合条的凸点出现磨损，只需单独更换压合条即可，无需更换整个模体，降低工装维护成本。

　　在传感器生产的流水线布局中，该模具可衔接上游的壳体上料工位与下游的引脚焊接、灌封工位，定位完成的工件无需二次装夹即可直接流转到下一工序，减少重复定位带来的精度损失，对于多品种小批量的传感器生产，只需更换对应仿形槽的模芯即可适配不同型号的产品，模体的通用安装接口可兼容不同规格的模芯更换，换型时间控制在10分钟以内，适配柔性生产的需求。
