棒料分拣输送支撑工作台结构设计

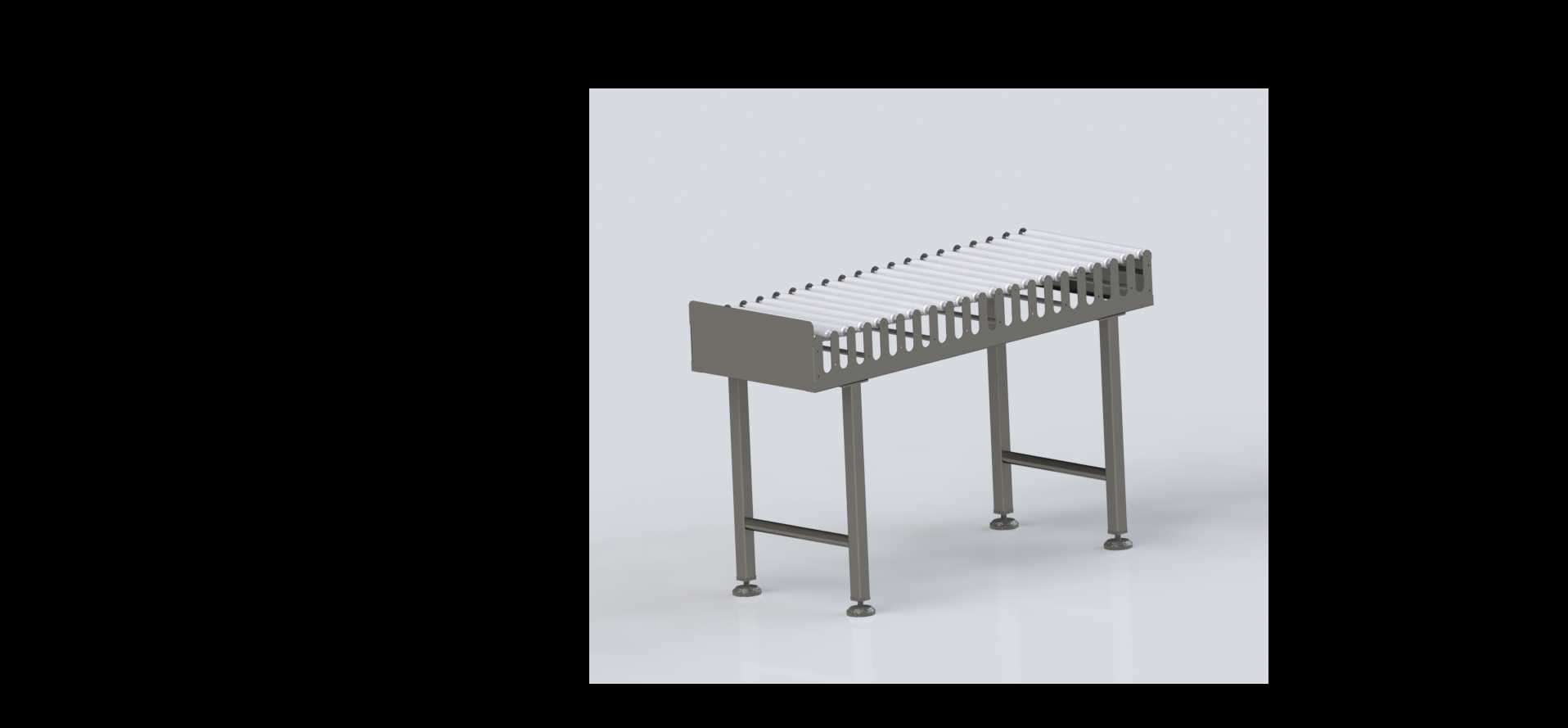

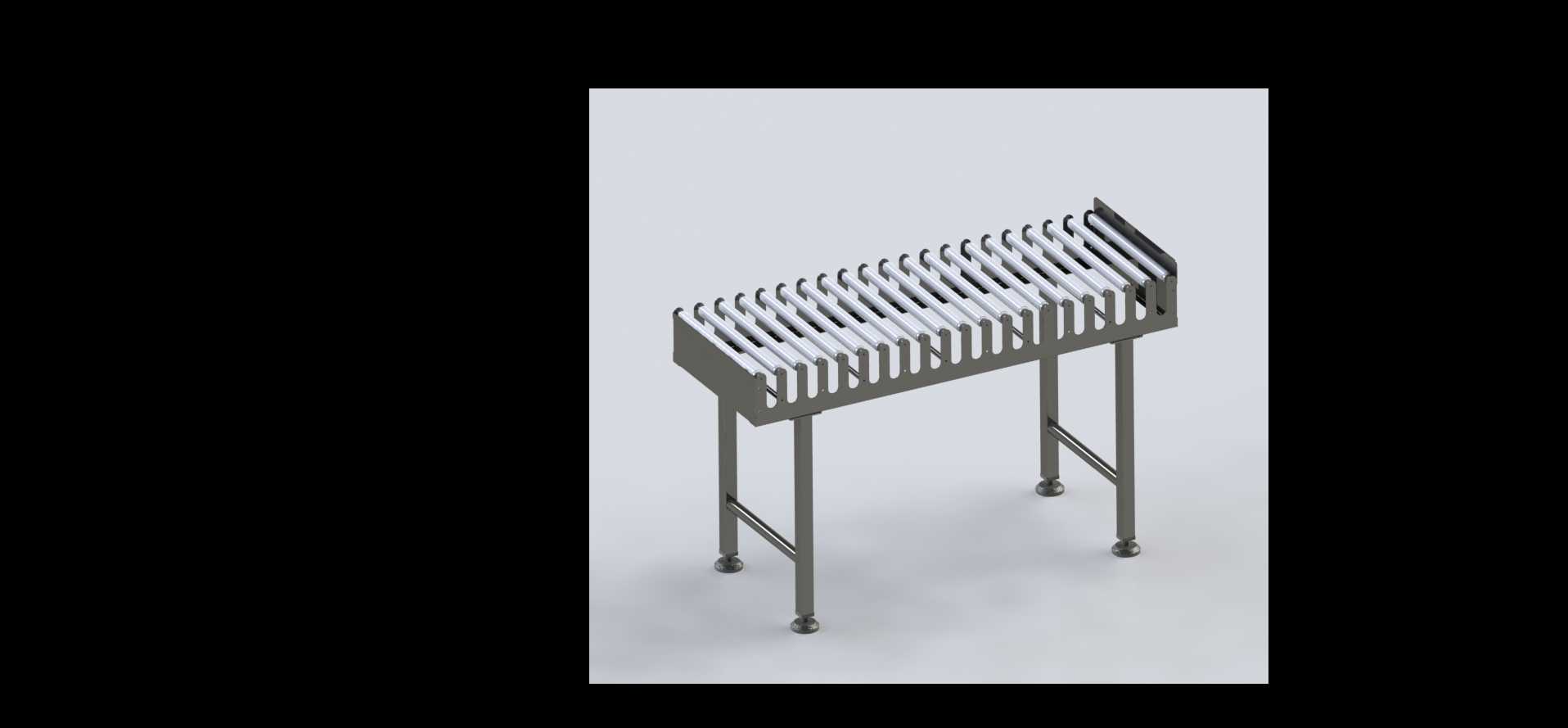

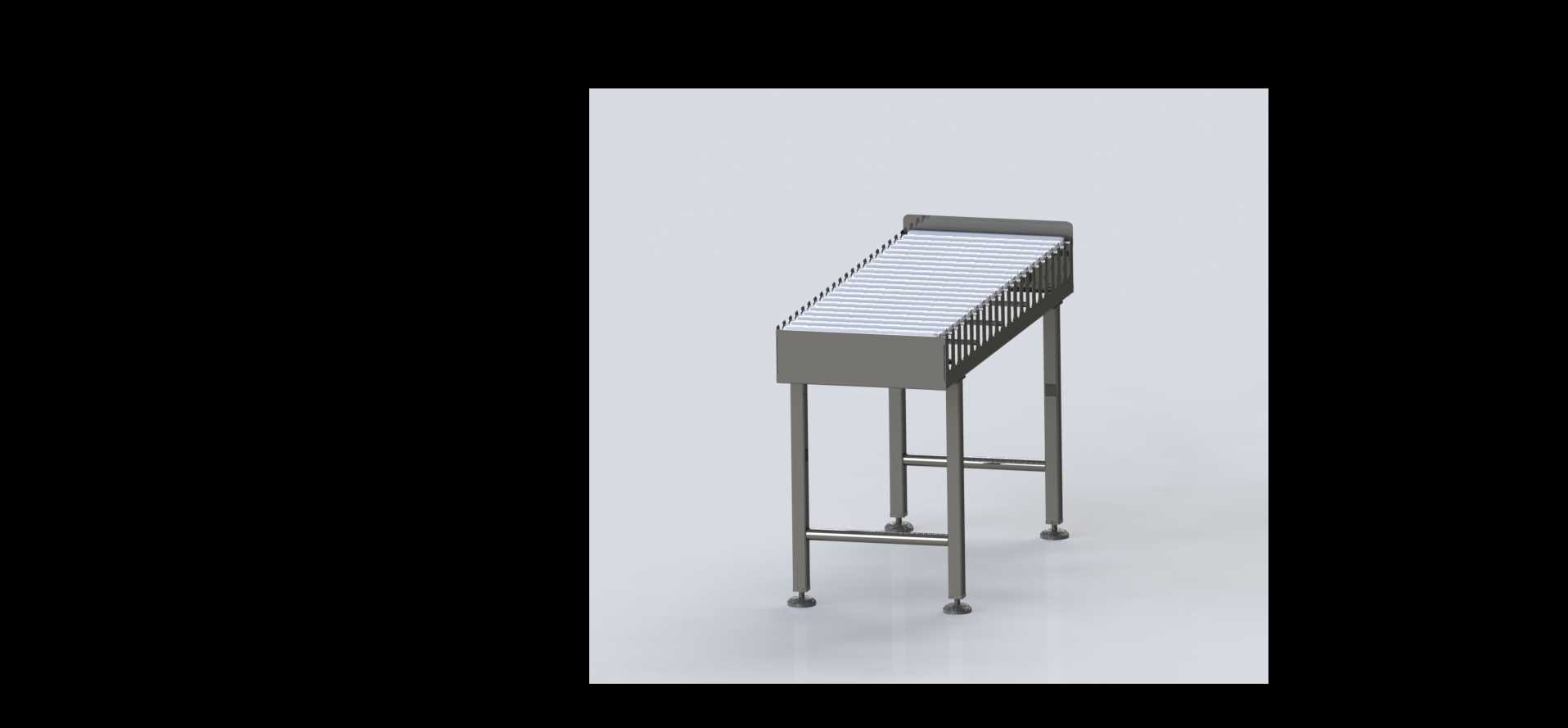

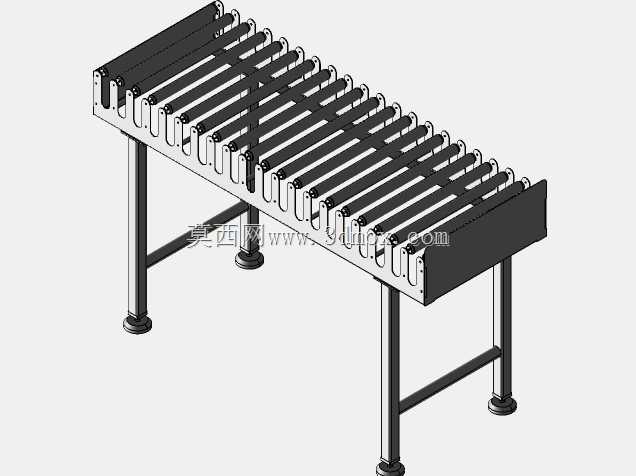

　　在棒材加工、小件物料分拣的生产车间场景里，这类带支撑腿的格栅式输送承接台，往往布置在冷剪机出料端、分拣工位前端，用来承接从上游工序输送过来的定长棒料、轴类毛坯，避免物料直接掉落磕碰端面，同时给操作人员预留逐件分拣、外观检查、尺寸抽检的操作空间。不同于整面皮带或者滚筒输送线，这款结构采用间隔排布的弧形托条作为承载面，每根托条的上沿做了内凹的圆弧限位，棒料落在上面不会随意滚动，相邻托条之间留足了间隙，一方面能让物料表面携带的切削液、氧化碎屑顺着间隙落到下方收集槽，不会在台面积攒造成物料打滑，另一方面也方便操作人员伸手从间隙处托住棒料端部，轻松取放物料，不用整根抬离台面，降低小件分拣的劳动强度。设计支撑结构的时候，

　　四根支腿采用了圆形空心管材，在保证整体支撑刚度的前提下控制整体自重，支腿中下部加焊了横向连接撑，抵消单侧放料时产生的侧向倾覆力矩，避免操作人员在台面一端堆放物料时支架出现侧翻。支腿底部配置了可调脚杯，安装的时候可以根据现场地面的平整度，旋转脚杯调整每个支腿的高度，让整个承载台面保持水平，不会因为地面倾斜导致棒料往一侧滑移，脚杯的底盘直径做了加大处理，接触地面的压强更小，在环氧地坪的车间里使用也不会压坏地面涂层。承载部分的托条排布间距经过实际工况验证，针对直径在10mm到35mm之间的定长棒料，间距设置为40mm，既不会让棒料从间隙中掉落，又能保证碎屑顺利下落，托条的端部做了向上的小折边，当棒料从上游滑落到台面上时，

　　折边能起到限位阻挡的作用，避免物料因为惯性冲出台面。整体的安装边界需要注意，支架的总长度要匹配上游出料口的宽度，比出料口单边宽出100mm左右，防止物料从侧边掉落，支腿的高度设置在850mm，刚好匹配操作人员站立操作的舒适高度，长时间分拣作业也不容易产生腰部疲劳。在结构细节上，托条和下方的支撑横梁采用螺栓连接，不是满焊固定，后期如果某根托条出现磨损或者磕碰变形，可以单独拆卸更换，不用整体更换承载台面，降低后期维护成本。支撑横梁和支腿之间采用焊接连接，焊后做了去应力处理，避免长期承重出现焊接部位开裂。这类结构除了用在棒料加工车间，在小五金件分拣、热处理后的工件冷却暂存场景也能适配，间隙式的承载面能让空气更好地流通，

　　加快热工件的冷却速度。设计建模的时候，要重点校核支腿的长细比，避免支腿在满载情况下出现失稳变形，同时要核算承载面的均布载荷，按照每米承载50kg棒料的工况来验算横梁的挠度，保证满载时横梁的下挠量不超过1/1000，不会出现台面中间凹陷导致物料堆积的情况。弧形托条的圆弧半径要适配常用棒料的直径范围，圆弧深度控制在5mm左右，既能起到限位防滚的作用，又不会因为圆弧过深导致棒料卡滞，取放的时候需要额外用力。在实际安装时，支架不需要打膨胀螺栓固定在地面上，依靠自身重量和脚杯的摩擦力就能保持稳定，方便后期根据产线调整需求移动位置，重新布置工位的时候不用做基础施工，适配多品种小批量的柔性生产场景。相邻托条之间的平行度要控制在1mm以内，避免棒料放在上面出现高低差，滚动的时候卡滞在两根托条之间。支腿上的横撑位置设置在距离地面300mm的高度，既不会妨碍操作人员脚部站立的空间，又能起到足够的结构加强作用，横撑采用和支腿同规格的管材，连接节点处做了三角加强筋，进一步提升整体框架的抗扭刚度，当操作人员在台面上拖动棒料的时候，框架不会出现晃动异响。
