多规格螺栓定位检具三维结构设计

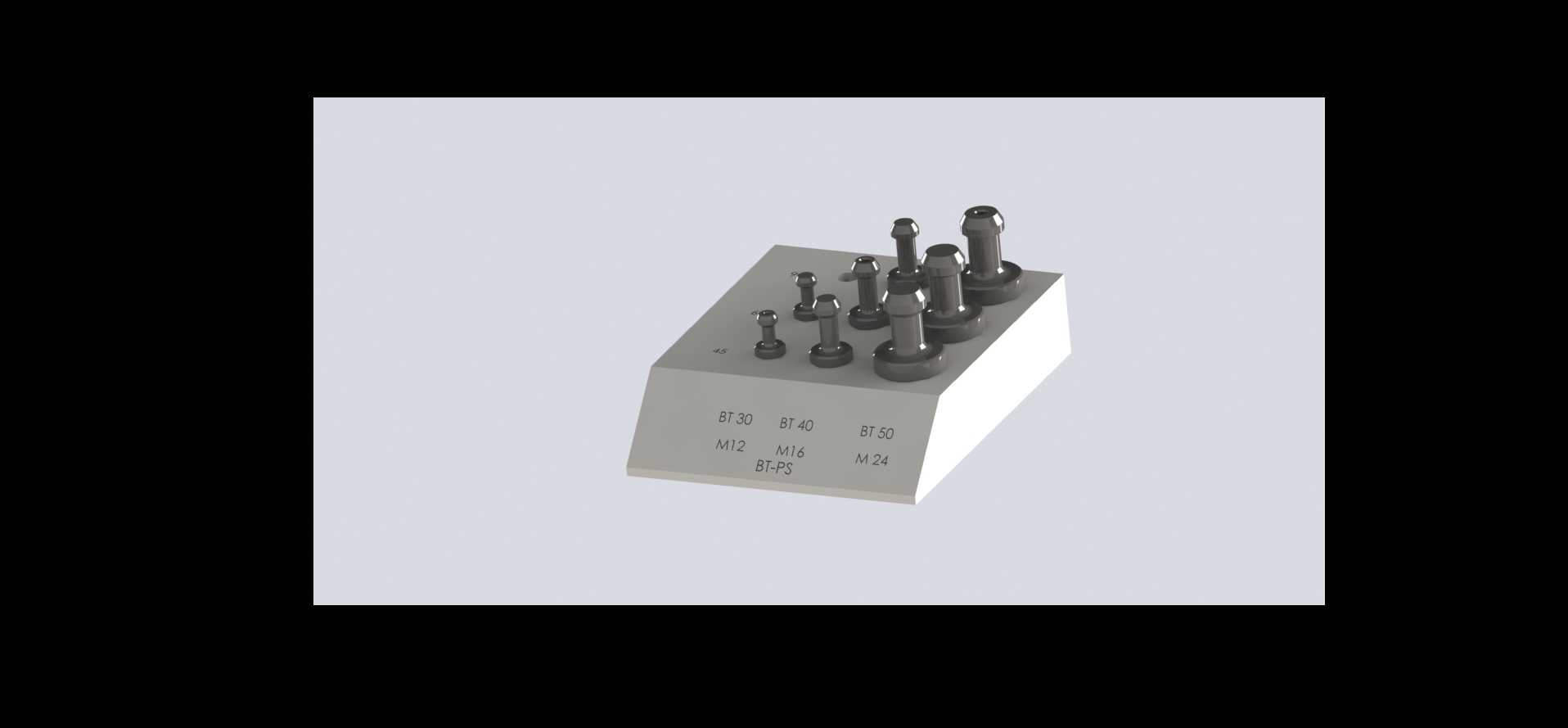

　　这套检具的设计初衷，是解决紧固件入厂全检环节的效率痛点——此前车间对不同规格外六角螺栓的杆径、头高、螺纹长度抽检，依赖游标卡尺逐件测量，单批次12种规格的抽样检测耗时超40分钟，且人工读数存在0.02mm以上的视差，容易将螺纹收尾超差、头部厚度偏薄的不合格件流放到装配线，曾出现过因螺栓头高不足导致新能源电池包模组压装后锁附力矩衰减的批量问题。设计时没有采用传统的单规格分体式通止规结构，而是将所有常用规格的检测位集成在整块基座上，基座本体选用45号钢调质处理，表面发黑防锈，所有检测孔位采用慢走丝加工保证位置度公差在0.01mm以内，避免不同规格检具零散摆放导致的混用、丢失问题。

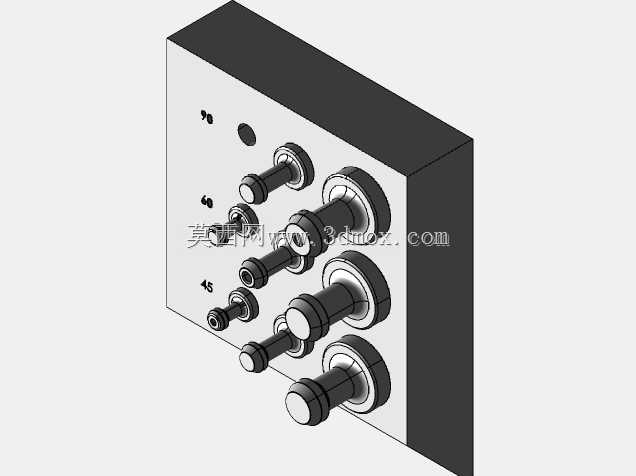

　　从实际使用场景来看，这套检具可直接放置在紧固件来料检验台的工位旁，也可通过基座底部的两个M6螺纹孔固定在流水线边的工作台面上，适配生产线边的快速抽检需求。每个检测位对应一种螺栓规格，孔位分为两段式结构：下段是与螺栓公称直径匹配的光孔，深度对应螺栓的有效螺纹长度，可直接检测螺栓光杆段是否存在弯曲、螺纹长度是否符合公差要求；上段是与螺栓头部六角对边匹配的沉孔，沉孔深度严格对应螺栓头厚的下偏差，只要螺栓能完全放入沉孔且头部不高出基座平面，即判定头厚尺寸合格，无需额外读数，一线检验员经过5分钟培训即可独立操作，单批次检测耗时可压缩至8分钟以内，检测一致性远高于人工卡尺测量。

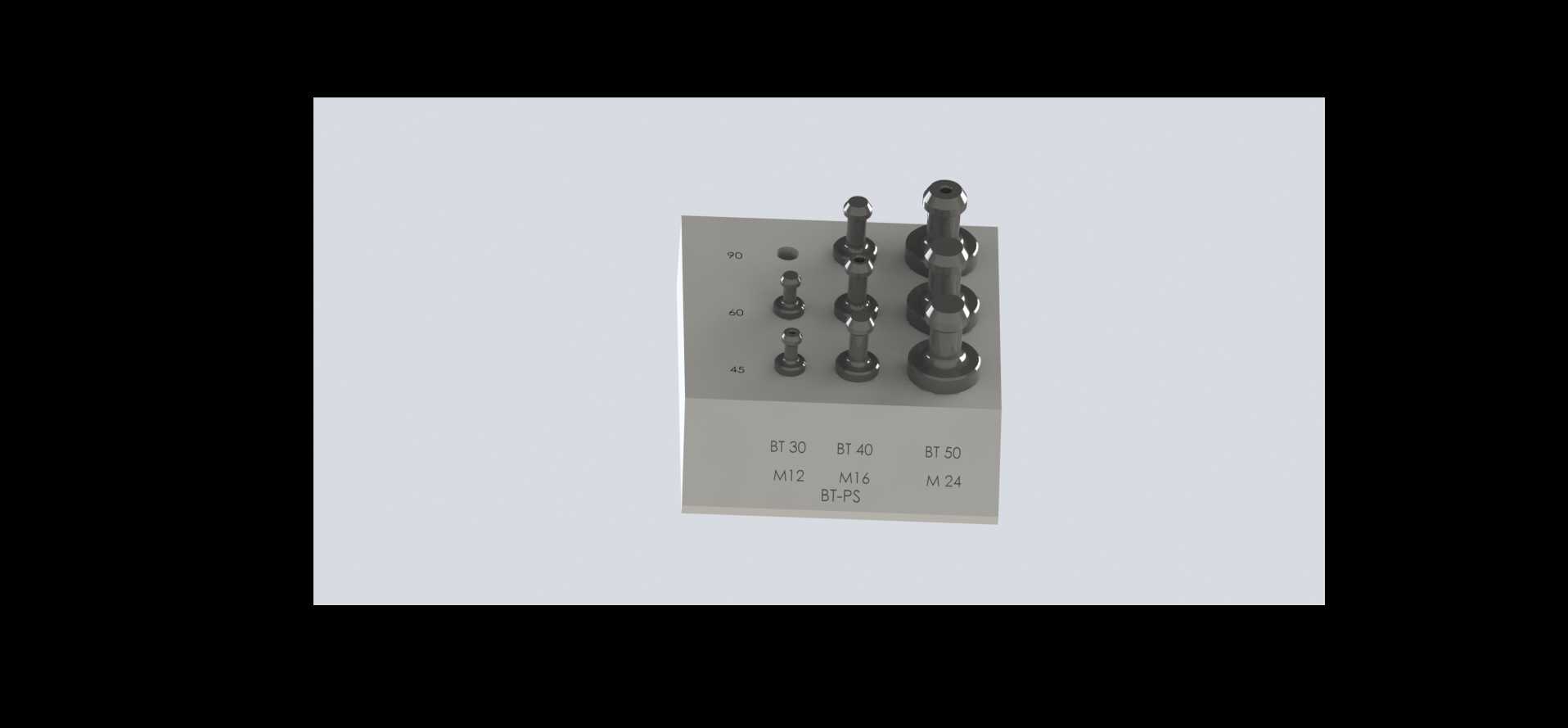

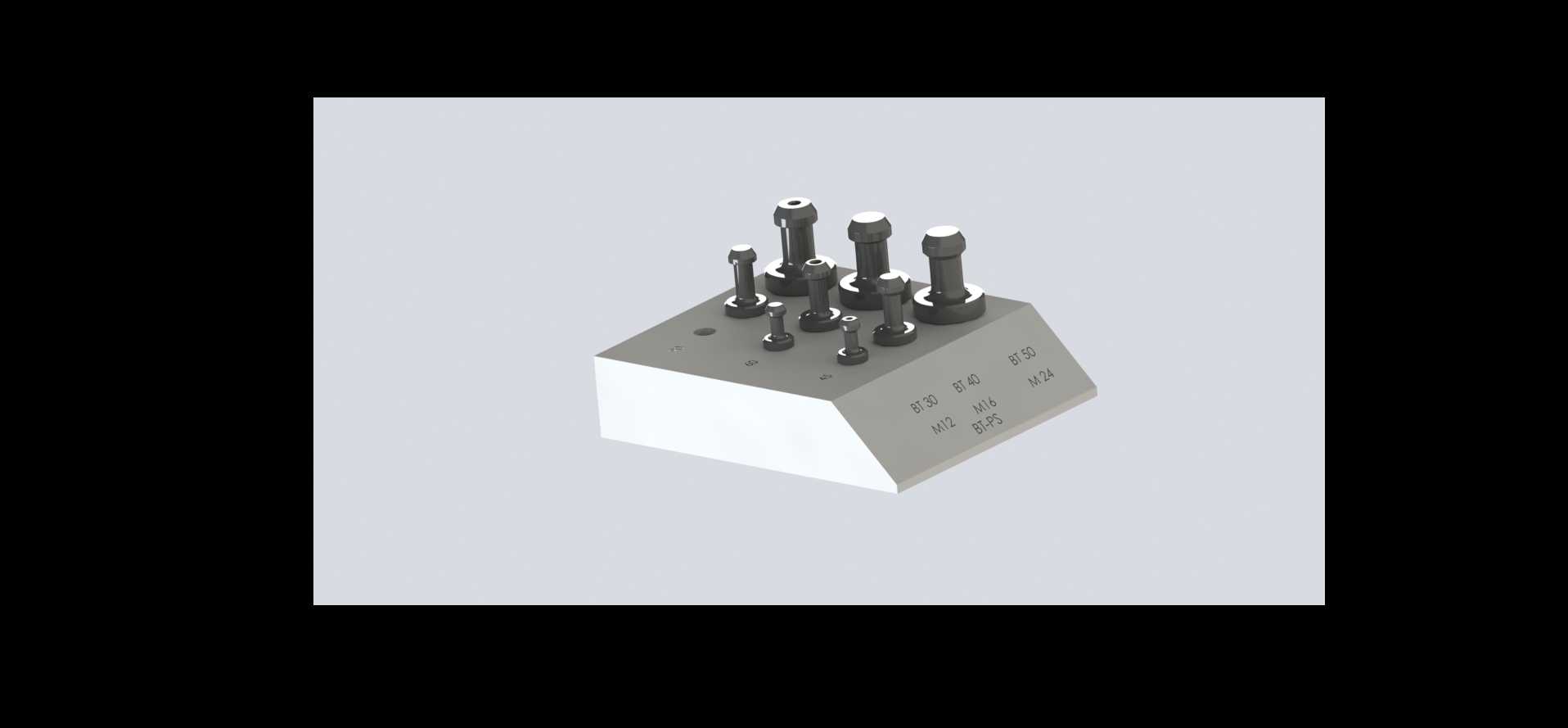

　　设计过程中特意在每个检测位旁做了激光刻字标识，清晰标注对应螺栓的公称直径、螺纹规格，比如M6、M8、M10等常用规格按从左到右、从小到大的顺序排布，符合检验员的操作习惯，拿取螺栓后可快速对应到检测位，无需反复核对规格表。基座的边角做了C2倒角处理，避免操作时划伤手部，整体外形为规整长方体，占用台面空间不足A4纸大小，不会过多挤占检验工位的操作区域。考虑到车间现场可能存在铁屑、灰尘堆积的问题，每个检测孔的底部都设计了0.5mm的排屑缺口，日常清理时只需将检具侧倾轻敲，即可将孔内积存的铁屑、杂物倒出，无需逐孔用通针清理，降低日常维护的工作量。

　　在安装边界的考量上，基座的总厚度控制在30mm，既保证了最长规格螺栓（M12*50）放入后不会触碰到孔底导致检测误判，又不会因为基座过厚导致整体重量过大，单块检具重量约2.3kg，检验员可单手挪动换位。所有检测孔的位置间距设置为20mm，操作时手指不会和相邻孔位的螺栓发生干涉，即使同时摆放多件螺栓待检，也不会出现磕碰、混料的问题。此外，这套结构除了用于螺栓入厂检测，还可作为装配工位的螺栓预摆放工装，装配工可提前将对应规格的螺栓插在对应孔位上，需要时直接拿取，避免装配时拿错螺栓规格的问题，兼具检测和物料暂存的双重功能。

　　建模过程中对所有配合面做了公差仿真，光孔与螺栓杆部的配合间隙控制在0.05mm，既能保证合格螺栓顺畅放入，又能将杆部弯曲超差0.1mm以上的不合格件筛选出来；沉孔与六角头的配合间隙控制在0.08mm，可有效筛选出六角头对边尺寸超差、头部圆度不足的冷镦不良件。基座的上表面做了平面度要求，平面度公差0.02mm，保证螺栓放入后头部与基座平面的贴合度，避免因基座本身平面度问题导致头厚检测出现误判。不同于市面上的塑料材质检具，钢质基座的耐磨性能更好，正常使用情况下检测频次达10万次以上也不会出现孔位磨损导致的检测精度下降问题，使用寿命是塑料检具的20倍以上，长期使用的维护成本极低。
