多规格成排排布式工业钉夹结构设计

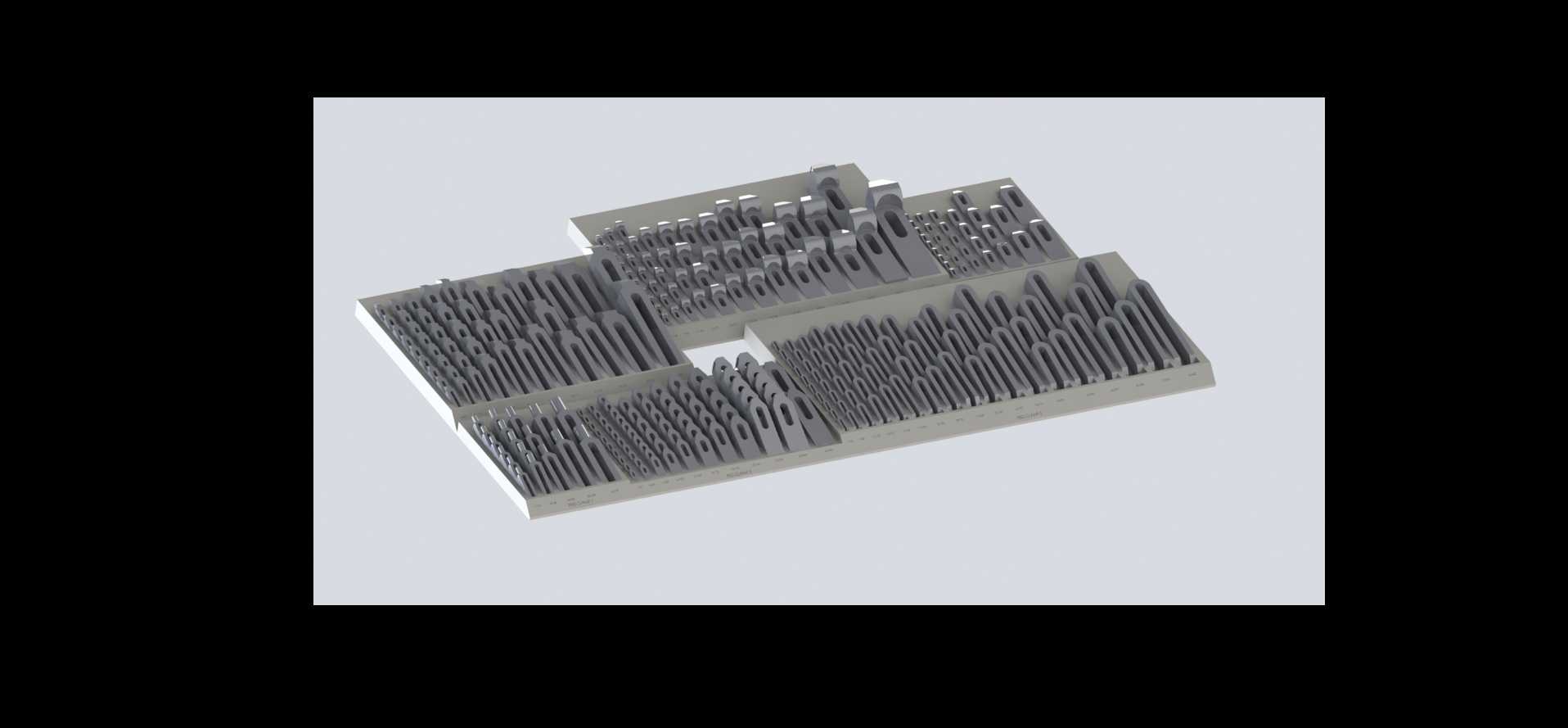

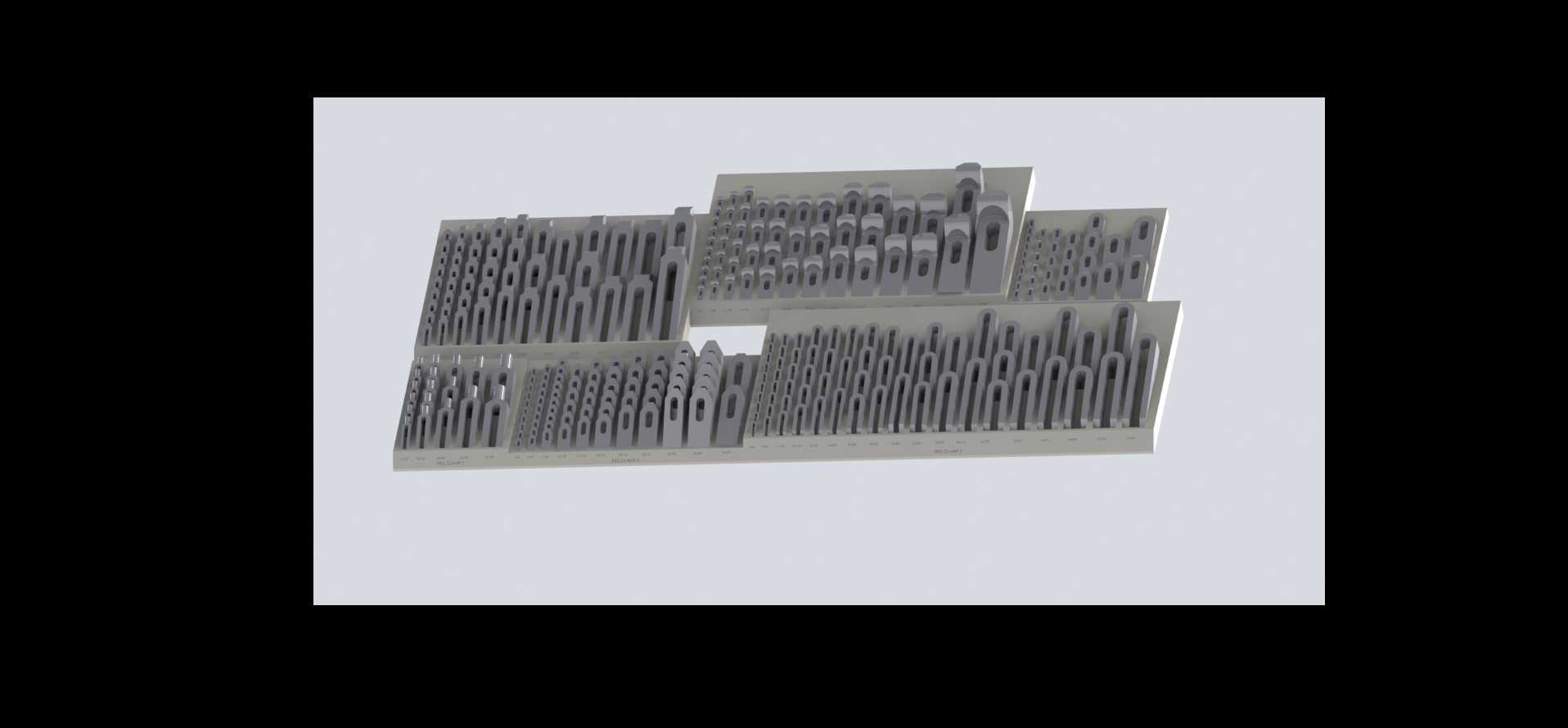

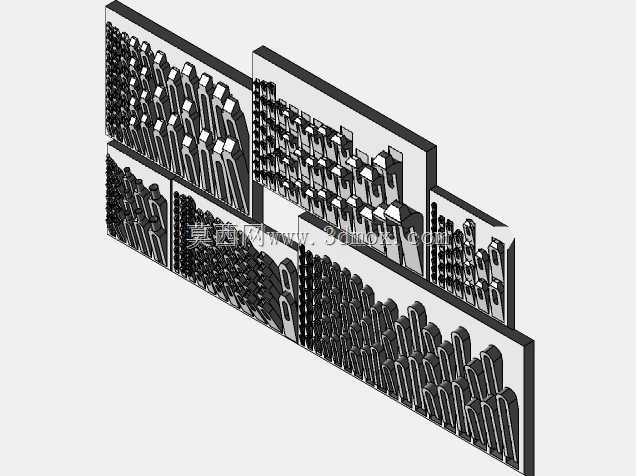

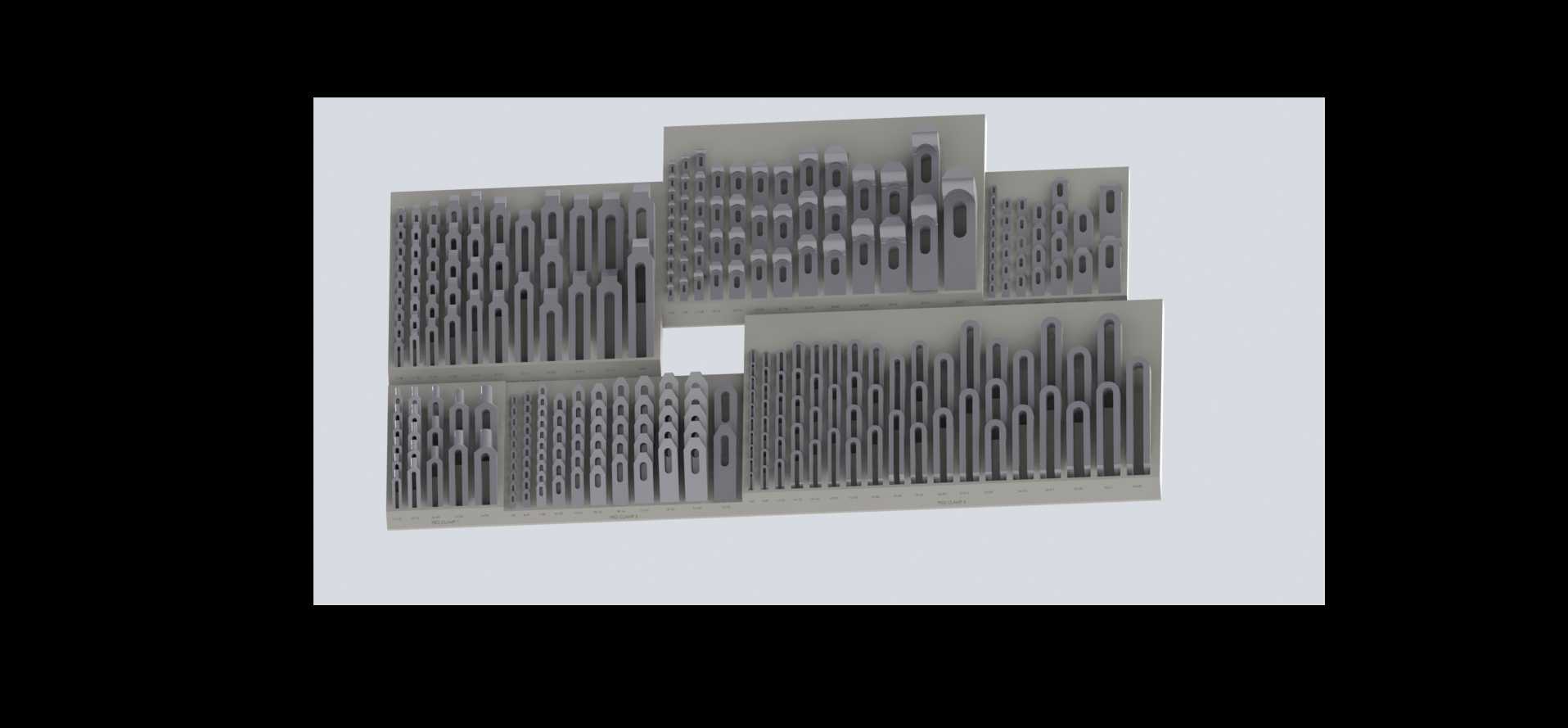

　　在精密装配、电子元器件加工、小型五金件分拣的产线场景中，这类成排排布的钉夹是工位上高频使用的基础夹持元件，区别于单个独立的夹持钉，成排式的结构设计主要适配批量工件的快速定位需求，比如PCB板过波峰焊时的元件引脚固定、小型冲压件去毛刺工序的整排装夹、珠宝加工中细小工件的批量定位，都能通过这类钉夹实现一次装夹多件工件，减少重复装夹的辅助工时。从结构设计逻辑来看，这套钉夹采用模块化的排组布局，每个夹持单元的开口尺寸做了梯度化设计，不同排的夹口宽度、夹持深度对应不同直径的钉类、针类、细轴类工件，从0.5mm到6mm直径的细小工件都能找到适配的夹持位，避免单一直径夹具适配性差的问题。设计时特意将每个夹持单元的弹性臂做了等强度优化，

　　根部的圆角过渡处理能分散反复开合产生的应力集中，长期使用不会出现弹性臂断裂的问题，夹口位置做了微齿纹处理，夹持光滑表面的细小工件时不会出现打滑移位，同时齿纹的深度控制在0.1mm以内，不会在工件表面留下过深的夹痕，满足外观件加工的装夹要求。从安装边界来看，整排钉夹的底座做了统一的基准面设计，底座厚度为8mm，安装孔位采用标准的孔距排布，可以直接固定在现有工装台的T型槽上，也可以通过转接板安装在自动化送料机构的出料端，不需要额外做定制化的安装座，适配现有产线的工装改造需求。每个夹持单元的开合行程控制在3mm以内，既保证足够的张开量方便取放工件，又不会因为行程过大导致弹性臂变形量超过屈服极限，夹持力经过调校，

　　单夹的加持力在5N到12N之间，对应不同规格的夹口，既可以稳固夹持细小的针类工件不会脱落，又不会因为加持力过大夹弯直径小于1mm的细轴类零件。在实际使用场景中，这类排式钉夹还可以配合自动化上下料机构使用，每个夹位的位置精度控制在±0.02mm以内，机械臂取放工件时可以精准对位，不需要额外做视觉定位补偿，能大幅提升小零件加工工序的自动化率。对比传统的单个独立钉夹，成排式的结构在清理维护时也更方便，整排拆卸后可以一次性完成所有夹位的清洁、除屑、弹性检测，不需要逐个拆卸零散的夹具，减少设备维护的停机时间。设计过程中还考虑了不同工况的适配性，夹体的材料选用65Mn弹簧钢做整体淬火处理，表面做镀镍防锈处理，在有少量切削液、

　　焊接飞溅的工位环境中也能长期使用，不会轻易出现锈蚀、弹性衰减的问题，夹口的咬合面做了局部淬火处理，硬度达到HRC45-50，长期反复夹持工件不会出现夹口磨损变钝、夹持力下降的情况。从外形尺寸来看，单组排式钉夹的长度为120mm，宽度为35mm，整体高度为22mm，占用的工位空间很小，即使在排布密集的多工位工装上，也不会和相邻的夹具、加工头产生运动干涉，相邻夹位的中心距为8mm，取放工件时操作空间充足，不会出现手指或者机械夹爪碰动相邻工位工件的问题。在手工操作的装配工位上，这类排式钉夹还可以配合工位物料架使用，提前将需要装配的钉类、针类零件预插在对应的夹位上，装配时可以直接取用，不需要反复从物料盒中分拣小零件，能有效降低操作工人的视觉疲劳，提升手工装配的效率。
