BT50规格刀柄集成存储座结构设计

　　在数控加工车间的日常运维场景中，刀具的有序收纳与快速取用是影响换刀效率、减少刀具磕碰损伤的关键环节，这款BT50规格刀柄集成存储座，正是针对立式、卧式加工中心配套BT50锥柄刀具的现场管理需求设计的工装结构。从实际使用场景来看，这类存储座通常布置在机床操作侧的工作台边缘、刀具预调仪旁或者车间工具柜的指定工位，用来集中存放经预调合格、待上机使用的BT50刀柄，包括装夹不同规格铣刀、钻头、镗刀的各类刀柄组件，避免刀柄锥面、刃具部分直接接触工作台面造成磕碰、沾污，同时减少操作人员往返工具室取刀的动线长度。

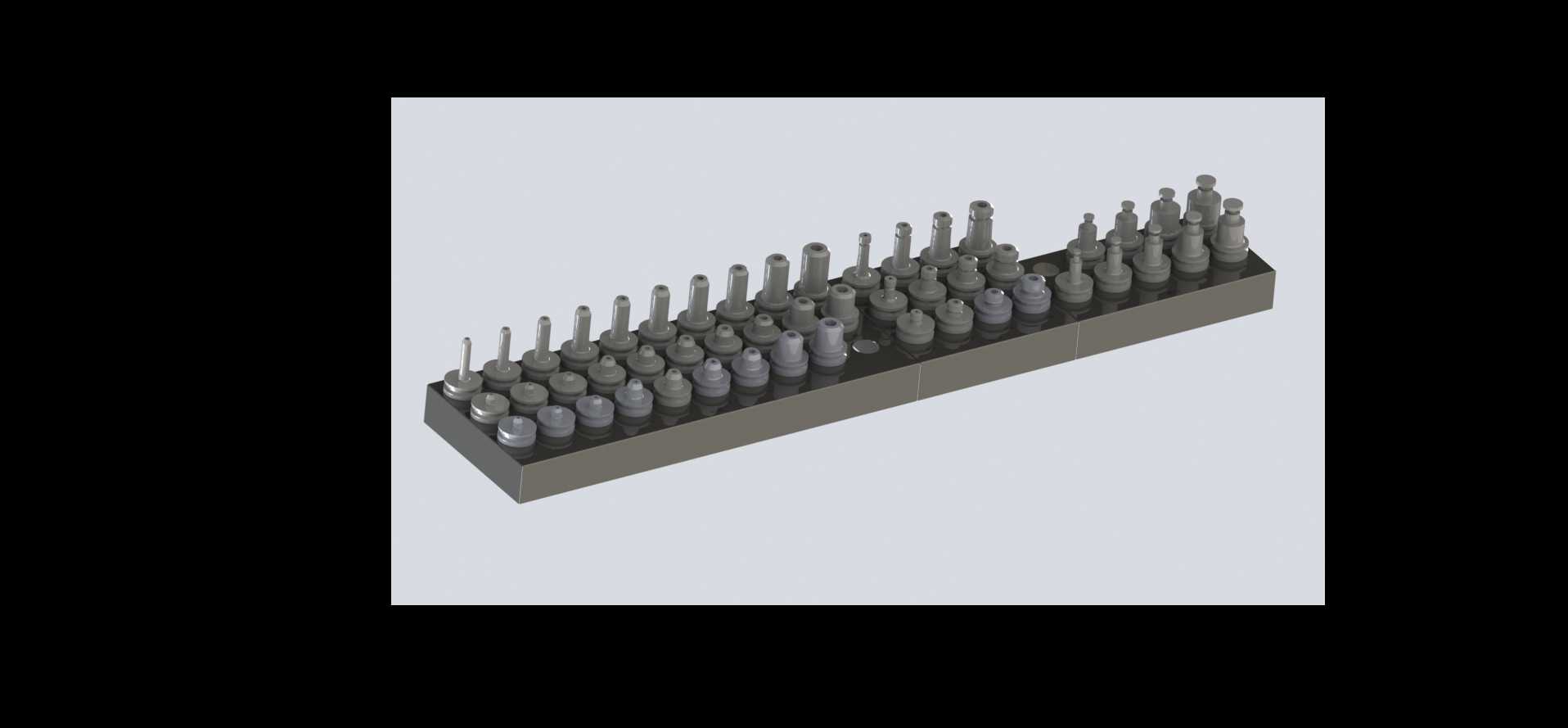

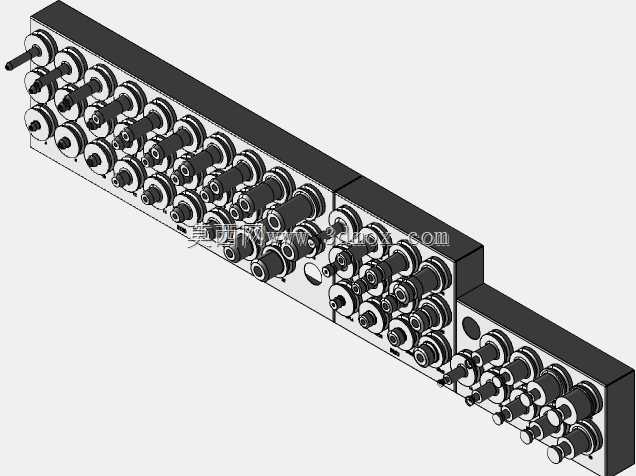

　　从功能特性上看，该存储座采用长条式集成排布结构，单排设置多组独立刀柄定位孔位，每个孔位的内形与BT50刀柄的夹持段轮廓适配，能够保证刀柄插入后保持竖直稳定状态，不会出现倾斜倾倒的问题，相邻孔位的间距经过合理核算，即便相邻位置都放置装夹了大直径面铣刀的刀柄，也不会发生刃具相互干涉碰撞的情况，操作人员取放任意位置的刀柄时，手部都有足够的操作空间，不会被相邻刀具剐蹭。底座部分采用厚重的矩形实体结构，整体重心偏低，即便满负载放置所有刀柄，也不会出现侧翻的风险，底座底面可以根据使用需求加装防滑橡胶垫，或者直接通过螺栓固定在工作台面上，适配不同的现场安装条件。

　　设计过程中，首先围绕BT50刀柄的标准外形尺寸做定位基准匹配，每个定位孔的深度、内径公差都严格匹配BT50刀柄的夹持段尺寸，既保证刀柄插入后不会出现旷量晃动，也不会因为配合过紧导致取放卡滞，孔位入口处做了小角度倒角引导，操作人员即便视线没有完全对准孔位，也能顺利将刀柄插入定位孔，减少对位调整的时间。排布上按照车间常用的BT50刀柄配置数量设置孔位，覆盖常规加工任务中需要用到的粗加工、精加工、钻孔、镗孔等不同类型刀柄的存放需求，不需要额外搭配零散的刀座，减少工位上的零散工装数量。整体结构没有多余的复杂曲面，所有棱边都做了倒钝处理，避免操作人员取放刀具时被锐边划伤，外露表面没有突出的紧固件，不会勾挂工作服或者刀具的冷却水管、气管等附属部件。

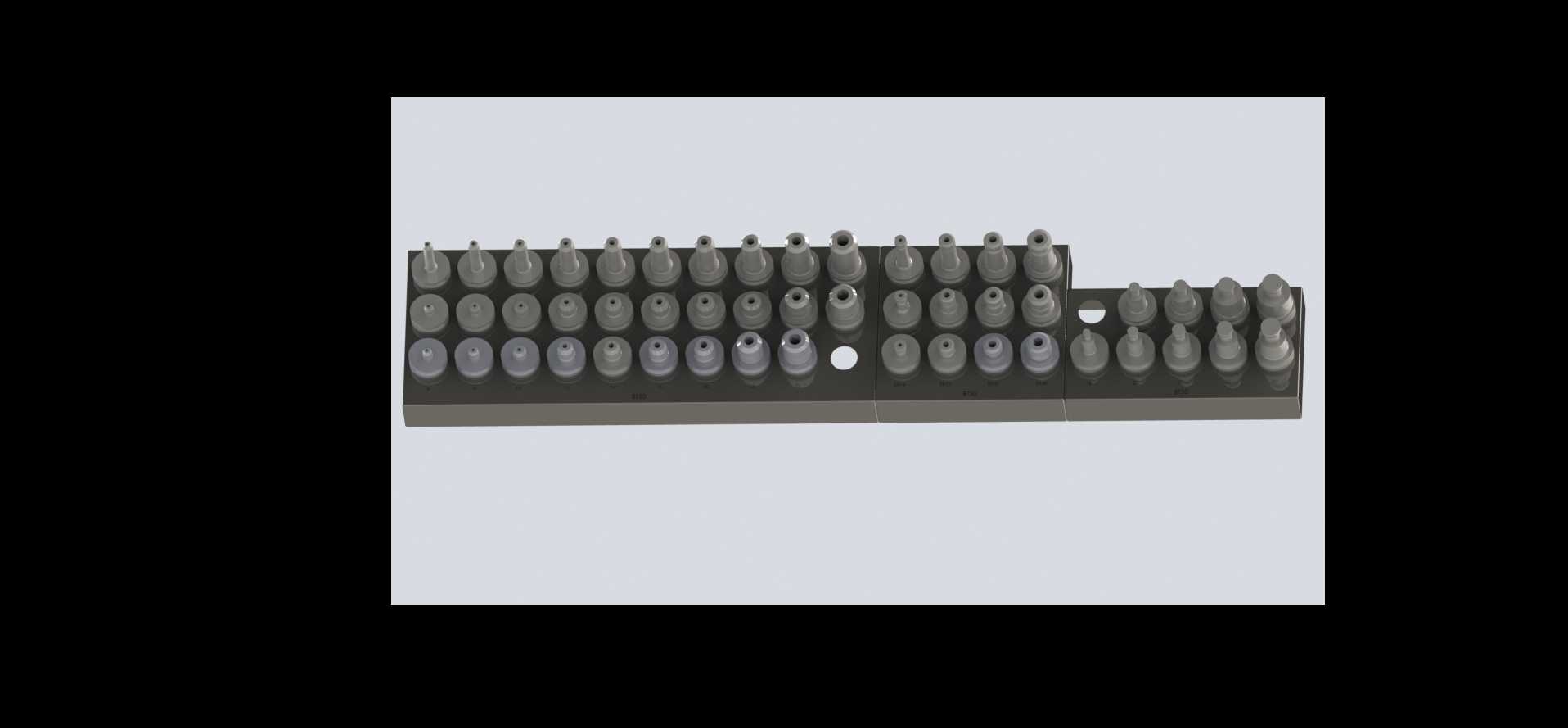

　　从安装边界来看，该存储座的整体长度适配标准加工中心操作侧的工作台剩余空间，宽度控制在不占用操作人员正常操作机床的通道范围内，高度设计上保证刀柄插入后，最上端的拉钉部分距离工作台面的高度符合人体工学取放高度，操作人员不需要过度弯腰或者抬臂就能完成刀柄的取放动作，长时间换刀作业也不会产生额外的疲劳感。定位孔的排布采用等间距阵列设计，同时预留了少量扩展孔位，可以根据车间的实际刀具配置情况，存放特殊规格的加长刀柄或者角度头类附件，不需要额外改造存储座结构。底座的安装孔位采用通用的沉头孔设计，适配常用的M8、M10规格的固定螺栓，不管是直接固定在木质工具台、金属工作台还是工具柜层板上，都能快速完成安装固定，不需要额外加工定制连接结构。

　　在实际生产应用中，这类集成刀座还能配合刀具管理系统使用，每个孔位旁可以粘贴对应的刀具编号标签，操作人员可以根据加工工艺单快速找到对应的刀具，减少换刀时的找刀时间，同时也能直观统计当前工位的刀具配置情况，及时补充缺失的刀具，避免加工过程中因为找刀导致的设备停机等待。相比零散的单个刀座，这种集成式结构的清洁维护也更方便，日常只需要擦拭底座表面即可，没有零散部件容易丢失的问题，长期使用过程中，定位孔的磨损量极小，即便经过多年的频繁取放使用，依然能够保持足够的定位精度，不会出现刀柄倾斜的问题，能够有效保护BT50刀柄的锥面精度，延长刀柄的使用寿命，减少因为刀柄锥面磕碰损伤导致的加工精度超差问题。
