BT40刀柄规整收纳座结构设计

　　在数控加工车间的日常运维中，BT40规格刀柄作为立式加工中心、数控铣床最通用的刀具装夹载体，其收纳规整一直是现场5S管理的核心环节之一。这套收纳座的设计，完全围绕机加工现场的实际使用痛点展开，没有多余的装饰性结构，所有型面都服务于刀柄的稳定放置与快速取放。

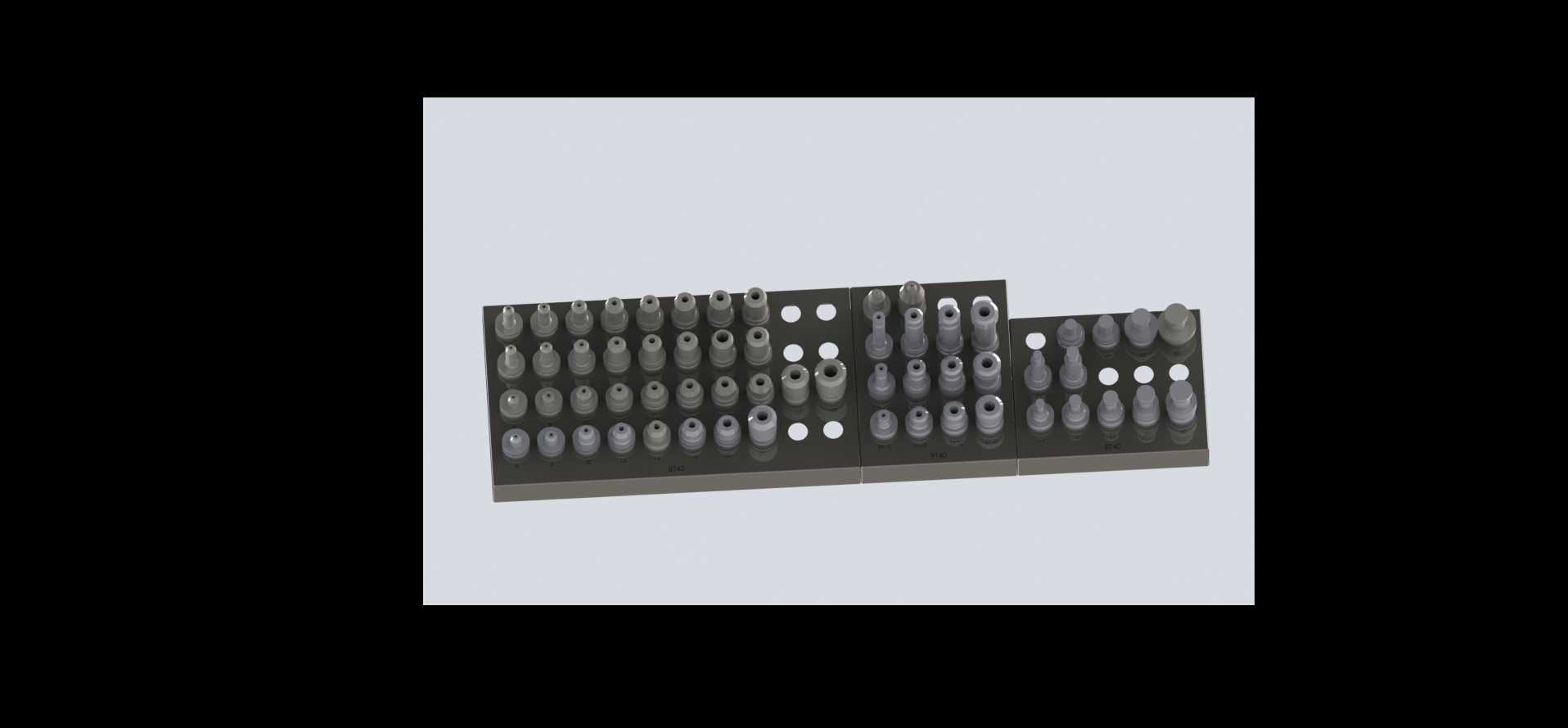

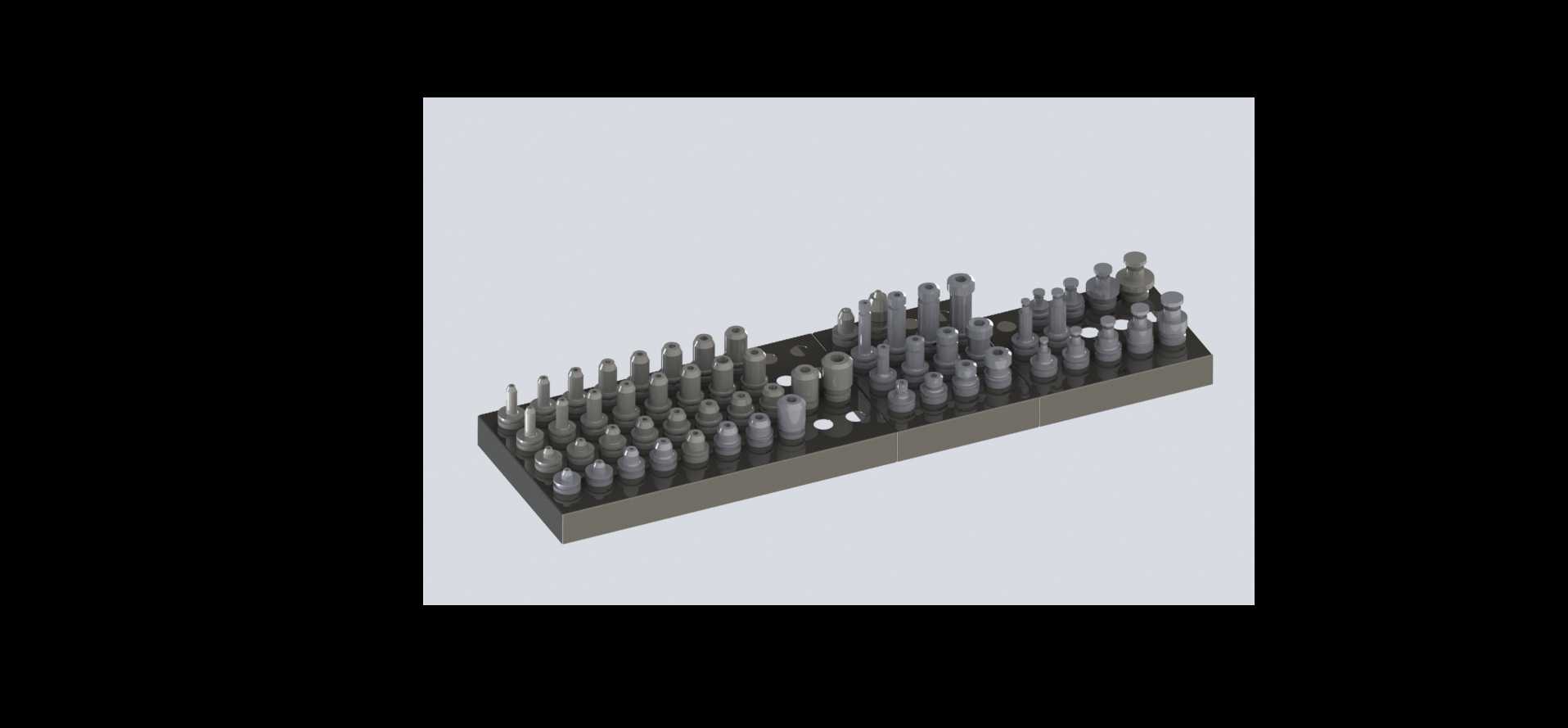

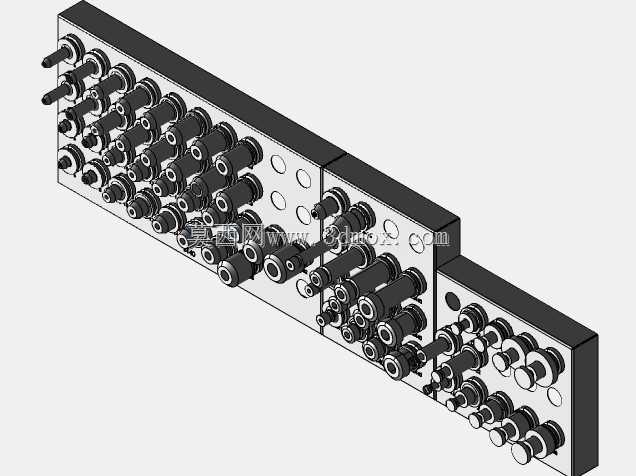

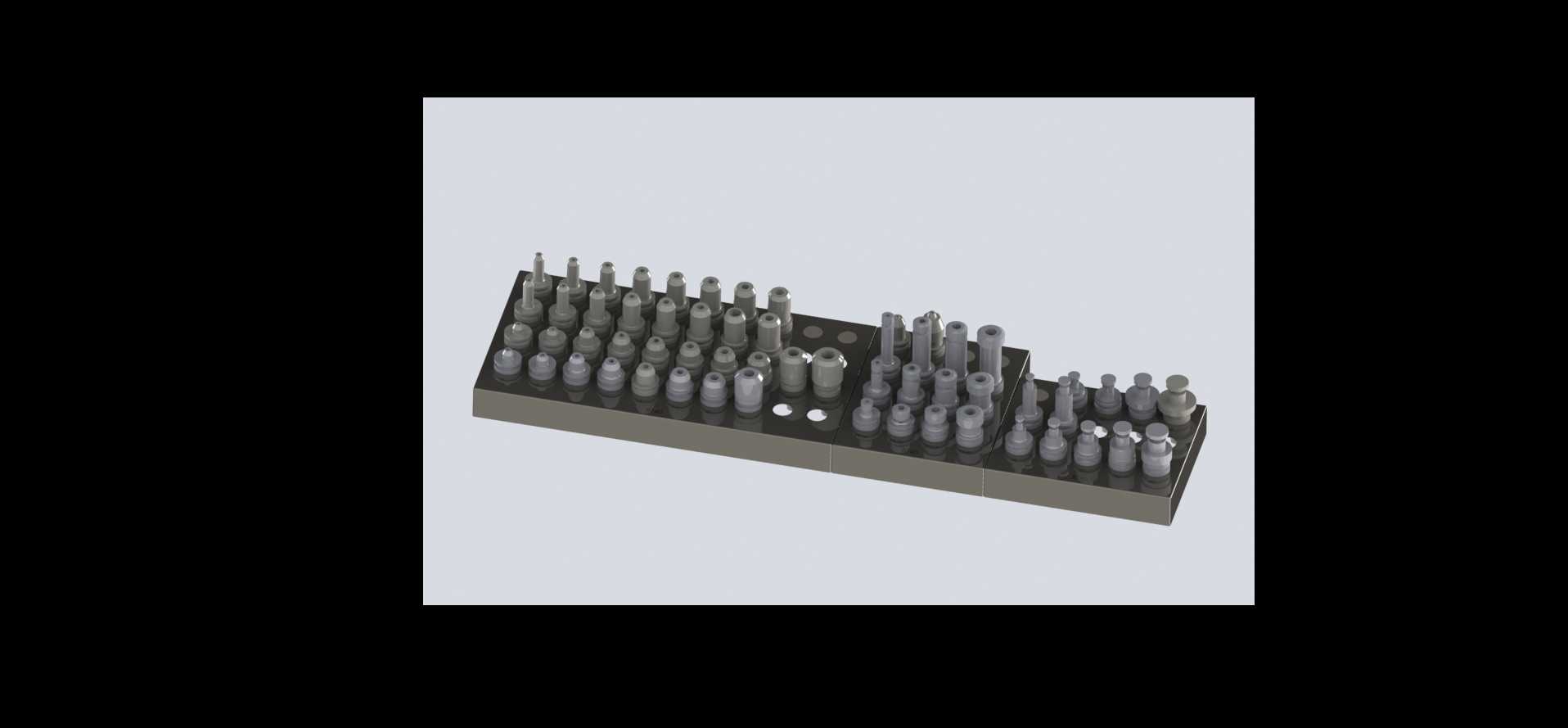

　　从实际应用场景来看，这类收纳座既可以放置在机床操作侧的工作台边缘，也可以固定在刀具准备区的工具柜台面，还能适配刀具转运小推车的安装平面，覆盖从刀具预调、工位暂存到批量转运的全流程需求。不同于市面上常见的单排直列式刀座，这套结构采用阶梯式排布设计，后排刀柄刀柄的放置位高度略高于前排，操作人员站在操作位就能清晰看到每一把刀柄的拉钉状态、刀具装夹长度标识，不用侧身探腰逐个翻找，换刀辅助时间能压缩近三成。

　　设计过程中首先敲定的是每个放置孔的定位基准，所有孔位的同轴度公差控制在0.02mm以内，孔壁做了1:10的锥度导向段，刚好适配BT40刀柄的7:24锥柄尾部，刀柄放入时不需要刻意对准，靠自重就能滑入定位位置，不会出现卡滞、剐蹭刀柄锥面的问题。每个放置孔的深度经过反复校核，既保证刀柄放入后不会因为重心过高倾倒，又不会让拉钉与孔底发生碰撞，避免拉钉螺纹受损影响主轴拉紧精度。孔位之间的间距留足了18mm的操作间隙，操作人员戴防滑劳保手套取放刀柄时，不会碰到相邻刀柄上装夹的铣刀、钻头刃口，降低操作安全隐患。

　　整体底座采用一体式矩形结构，底部预留了四个沉头安装孔，可以直接用内六角螺丝固定在金属台面或者木质工具板上，不会因为取放刀柄的作用力发生滑移。底座的边角全部做了R3的圆角处理，避免尖锐边角划伤操作人员或者刮破工作服。材质选用上默认适配高密度工程塑料或者6061铝合金两种加工方案，工程塑料版本重量轻、耐切削液腐蚀，适合工位固定放置；铝合金版本刚性好、不易变形，适合频繁转运的刀具车使用。

　　从安装边界尺寸来看，整体长度控制在420mm，宽度120mm，总高度65mm，不会占用过多的工作台操作空间，哪怕是操作空间局促的小型加工中心工作台边缘，也能留出足够的工件装夹操作区域。底座底部还设计了纵横交错的加强筋结构，在减轻整体重量的同时，保证长期承重不会发生弯曲变形，哪怕满负载放置40余支不同重量的BT40刀柄，平面度依然能保持在0.05mm以内，不会出现局部凹陷导致刀柄放置歪斜的问题。

　　在功能细节上，每个放置孔的旁侧预留了2mm宽的标识槽，可以插入标注刀具规格、加工工序的标签条，不用额外粘贴不干胶标签，避免切削液浸泡后标签脱落、字迹模糊的问题。底座的上表面做了细微的防滑纹理，偶尔放置扳手、拉钉扳手等小工具时不会轻易滑落。整个结构没有复杂的装配零件，一体式加工成型，后期维护不需要拆解，日常清理只需要用压缩空气吹掉切屑，或者用车间常用的切削液清洗剂擦拭即可，不会出现藏污纳垢的死角。

　　对于批量加工的生产车间来说，这类规整的刀座还能辅助做刀具寿命管理，每排孔位可以对应不同的刀具磨损状态，比如前排放置已预调合格的待用刀具，中排放置刚从机床上拆下的待清洁刀具，后排放置需要重新修磨的刀具，整个刀具流转逻辑清晰，能有效避免混用磨损超期的刀具导致的工件报废问题。不同于定制化的机床刀库刀位，这种独立式收纳座的孔位排布灵活，不需要适配特定机床的刀库结构，不管是哪个品牌的BT40主轴机床，所用的刀柄都能通用放置，通用性极强。
